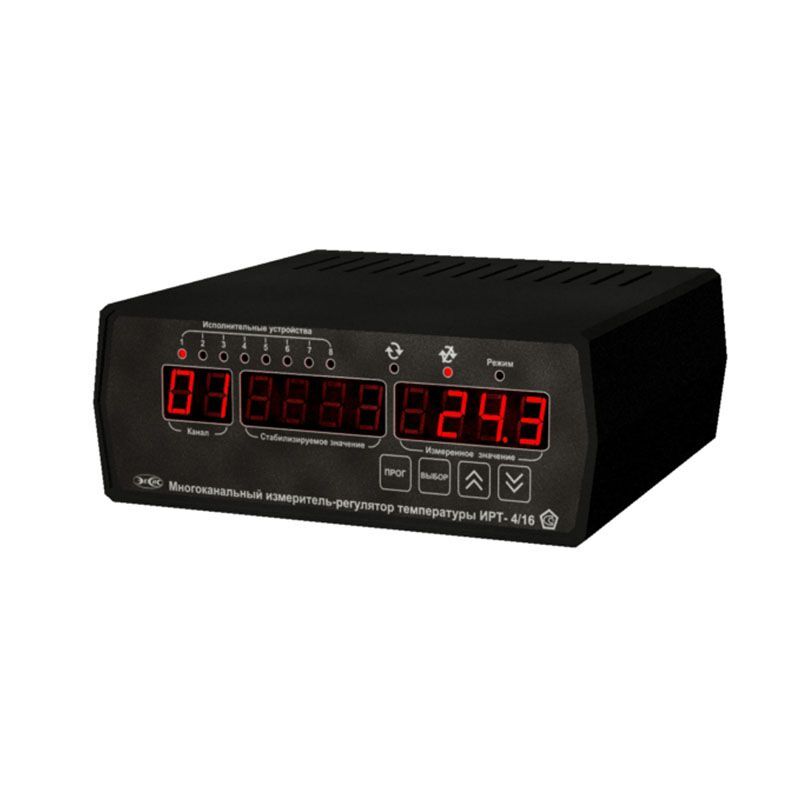

ИРТ-4/16 стационарный 16-канальный измеритель-регулятор температуры

Артикул: 61017 Категория: Метки: , ,

от 23520,00 руб

Измеритель-регулятор температуры ИРТ-4/16 предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации температуры воздуха и/или других неагрессивных газов и/или жидкостей, построения автоматических систем контроля и управления температурой производственных технологических процессов, а также для измерения и регулирования постоянного напряжения, постоянного тока.

Измеритель-регулятор температуры ИРТ-4/16 может комплектоваться преобразователями различного конструктивного исполнения. Измеритель ИРТ-4/16 имеет возможность подключать преобразователи других физических параметров: давления, расхода, уровня и т.п.

Микроконтроллерные многоканальные измерители-регуляторы ИРТ-4/16 предназначены для построения автоматических систем контроля и управления температурой производственных и технологических процессов в различных отраслях промышленности.

Область применения измерителя температуры ИРТ-4/16 – пищевая и химическая промышленность, энергетика, сельское и коммунальное хозяйство, гидрометеорология, машиностроение, энергетика, производство и обработка асфальтобетонных смесей и других отрасли.

Измерители-регуляторы температуры ИРТ-4/16 успешно зарекомендовали себя в процессах обжига известняка и при поддержании определенных режимов температуры паровых кальцинаторов, при производстве кальцинированной соды.

Измеритель-регулятор температуры ИРТ-4/16 зарегистрирован в Государственном реестре средств измерений РФ.

Измеритель-регулятор температуры ИРТ-4/16

№ п/п Наименование Цена с НДС (20%), руб.
1 ИРТ-4/16 измеритель без реле, без термопреобразователей. Многоканальный измеритель-регулятор температуры. Класс точности - 0,25. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 23 520
2 ИРТ-4/16 (РС-4) измеритель без реле, с разъемами РС-4, без термопреобразователей. Многоканальный измеритель-регулятор температуры. Класс точности - 0,25. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 27 360
3 ИРТ-4/16-8Р с электромагнитным реле на 8 линий управления, крепление термозондов под клемму, без термопреобразователей. Многоканальный измеритель-регулятор температуры. Класс точности - 0,25. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 24 600
4 ИРТ-4/16-8Р (РС-4) с электромагнитным реле на 8 линий управления, исполнение с разъемами РС-4 для подключения термозондов, без термопреобразователей. Многоканальный измеритель-регулятор температуры. Класс точности - 0,25. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 27 360
5 ИРТ-4/16-Р (С) с оптосимисторами, без термопреобразователей. Многоканальный измеритель-регулятор температуры. Класс точности - 0,25. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 24 360



Термопреобразователи для ИРТ-4-16

№ п/п Наименование Цена с НДС (20%), руб.
1 Сертификат о калибровке по температуре на термопреобразователи сопротивления на основе Pt1000 в диапазоне от -50 до +150 град. С 1 140
2 Сертификат о калибровке по температуре на преобразователи электрические на основе термопары ХА в диапазоне от -40 до +450 град. С 1 140
3 Термопреобразователи на основе терморезистора Pt 1000, температура от -50ºС до +150ºС:
4 ТПП-А-4/200 длина 200 мм, диаметр 4 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 160
5 ТПП-А-4/300 длина 300 мм, диаметр 4 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 280
6 ТПП-А-6/500 длина 500 мм, диаметр 6 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 400
7 ТПП-А-6/700 длина 700 мм, диаметр 6 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 520
8 ТПП-А-6/1000 длина 1000 мм, диаметр 6 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 3 360
9 Зонд "монета", термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 760
10 Термопреобразователи на основе термопары ХА, температура от -60ºС до +250ºС:
11 ТХА-А-4/200 длина 200 мм, диаметр 4 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +250ºС 2 280
12 ТХА-А-4/300 длина 300 мм, диаметр 4 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +250ºС 2 400
13 Термопреобразователи на основе термопары ХА, температура от -60ºС до +450ºС:
14 ТХА-А-6-500 длина 500 мм, диаметр 6 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +450ºС 2 880
15 ТХА-А-6-700 длина 700 мм, диаметр 6 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +450ºС 3 000
16 ТХА-А-6-1000 длина 1000 мм, диаметр 6 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +450ºС 3 360
Характеристики Значения
Напряжение питания 220 В, 50 Гц
Допустимые отклонения напряжения питания от номинального значения -15%…+10%
Потребляемая прибором мощность 15 ВА
Тип индикации цифровая, световая
Объем внутренней памяти 8000 измерений
Степень пылевлагозащиты IP20
Длина линии связи, м, не более:

– по RS-232

– по RS-485



15

1000

Длина линии связи блок индикации – измерительный щуп температуры, м, не более:
– в 4-проводной схеме подключения
– в остальных схемах подключения
500100
Допустимая нагрузка выходных устройств:
– реле электромагнитные
– оптопары симисторные
10 А при напряжении не более 220 В
1,5А при напряжении не более 400 В
Разрешающая способность индикации:
– в диап. от -273 до -100°С
– в диап. от -99,9 до +999,9°С
– в диап. от +1000 до +2500°С
1,0°С
0,1°С
1,0°С
Габаритные размеры измерителя-регулятора, мм, не более 190x75x205
Масса, кг 1,5
Гарантийный срок эксплуатации измерителя-регулятора температуры, мес. 12
Диапазон температур при транспортировке ИРТ-4/16 от -50 до 50°С
Условия эксплуатации
Температура воздуха от -40 до +55°С
Относительная влажность воздуха (без конденсации влаги) 80% при 35°С
Атмосферное давление от 84 до 106,7 кПа

– ИРТ-4/16-01– 16 каналов измерения, интерфейс связи RS-232, RS-485. Исполнение с РС-4 на задней панели (под заказ).
Управление оптосимисторами – нет.
Управление электромагнитным реле – 8 реле.

– ИРТ-4/16-02 – 16 каналов измерения, интерфейс связи RS-232, RS-485.
Управление оптосимисторами – 8 оптосимисторов.
Управление электромагнитным реле – нет.

– ИРТ-4/16-03 – 16 каналов измерения, интерфейс связи RS-232, RS-485.
Управление оптосимисторами – нет.
Управление электромагнитным реле – нет.

  • широкий диапазон контролируемых температур;
  • возможность оперативной смены порогов регулирования с их индикацией на цифровом дисплее;
  • сохранение результатов измерений  в энергонезависимую память;
  • приборы формируют сигналы управления внешними исполнительными устройствами в соответствии с заданными пользователем законами и параметрами регулирования (ПИД-регулирование);
  • возможность объединения приборов в единую измерительную сеть;
  • комплектация преобразователями различного конструктивного исполнения.

Наименование

Количество
1. Измеритель-регулятор температуры ИРТ-4/16 необходимой модификации:

– ИРТ-4/16-01

– ИРТ-4/16-02

– ИРТ-4/16-03

1 шт.
2. Руководство по эксплуатации паспорт прибора 1 экз.

3. Сетевой кабель с разъемом 5ESDV-02 P (розетка) 1 шт.
4. Разъем 5ESDV-03 P (розетка) – только для ИРТ-4/16-01 и ИРТ-4/16-02 8 шт.
Поставляется по отдельному заказу:
1. Переходник c разъема DB-9F (розетка) на разъем 5EHDRC-3P (вилка) 1 шт.
2. Кабель КММ-2 для подключения прибора к ПК, длина 1,5 м 1 шт.
3. Программное обеспечение 1 шт.
