ИВТМ-7-Щ стационарный термогигрометр в щитовом исполнении

Артикул: 52016

от 7560,00 руб

Термогигрометр стационарный ИВТМ-7-Щ предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.

Стационарный термогигрометр ИВТМ-7-Щ зарегистрирован в Государственном реестре средств измерений РФ.

Область применения термогигрометра ИВТМ-7-Щ – может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, пищевой промышленности, гидрометеорологии и других отраслях хозяйства.

Характеристики ИВТМ-7-Щ Значения
Диапазон измерения влажности, % 0…99

Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %°С, не более:

 0,2
Постоянная времени измерения влажности, с, не более 60
Диапазон измерения температуры, °С:

– преобразователи ИПВТ-03-01, ИПВТ-03-03, ИПВТ-03-06, ИПВТ-03-11
– преобразователи ИПВТ-03-02-L, ИПВТ-03-04-L, ИПВТ-03-04-Б, ИПВТ-03-09, ИПВТ-03-14-L
– преобразователи ИПВТ-03-05-1В-L, ИПВТ-03-05-1В-П

– преобразователи ИПВТ-03-02-Ф, ИПВТ-03-04-Ф, ИПВТ-03-06-Ф, ИПВТ-03-09-Ф, ИПВТ-03-14-Ф



от -45 до +60

от -45 до +120
от -45 до +150

от -60 до +120
Абсолютная погрешность измерения температуры, °С, не более

– от -45 до -20°С

– от -20 до +60°С
– от +60 до +150°С

 ±0,5

± 0,2
±0,5
Напряжение питания термогигрометра:

– ИВТМ-7-Щ

– ИВТМ-7-Щ-Д



220±22В, 50±1 Гц или 6 – 24 В постоянного тока

12 – 24 В постоянного тока

Потребляемая прибором мощность, Вт, не более:

– ИВТМ-7-Щ

– ИВТМ-7-Щ-Д



6

2
Объем встроенной памяти:

– ИВТМ-7-Щ

– ИВТМ-7-Щ-Д



8000 измерений

780 измерений
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 1000
Длина линии связи, м, не более:

– по RS-485

– по USB



1000

3
Нагрузочная способность реле 7 А, 220 В
Диапазон изменения выходного тока, мА 4…20; 0…5; 0…20
Дискретность изменения выходного тока, мкА 19,5; 4,9; 19,5
Максимальное сопротивление нагрузки, Ом 300, 1000, 300
Длина кабеля для подключения термогигрометра ИВТМ-7-Щ к компьютеру, м 15
Масса, кг, не более:

– измерительный блок ИВТМ-7-Щ

– измерительный блок ИВТМ-7-Щ-Д

– первичный преобразователь



0,5

0,2

0,4
Габаритные размеры, мм:

– измерительный блок ИВТМ-7-Щ

– измерительный блок ИВТМ-7-Щ-Д



100х50х115

100х60х80

Средний срок службы термогигрометра, лет

 5

Гарантийный срок эксплуатации термогигрометра ИВТМ-7-Щ, мес.

 12
Условия эксплуатации термогигрометра ИВТМ-7-Щ
Температура окружающего воздуха:

– блок измерения

– первичный преобразователь, соединительные кабели



от -40 до +50°С

от -40 до +60°С
Относительная влажность от 2 до 98 %
Атмосферное давление от 84 до 106 кПа

Наименование

 Количество
1. Измерительный блок термогигрометра ИВТМ-7-Щ (в необходимой модификации):

– ИВТМ-7/1-Щ,

– ИВТМ-7/1-Щ-2Р,

– ИВТМ-7/1-Щ-2А,

– ИВТМ-7/1-Щ-1Р-1А

– ИВТМ-7/1-Щ-Д-2Р-2А

– ИВТМ-7/2-Щ-Д-2Р-2А

 1 шт.
2. Первичные преобразователи влажности – возможны следующие варианты исполнения:

– ИПВТ-03-01-2В/3В
– ИПВТ-03-02-2В/3В-L
– ИПВТ-03-03-2В/3В
– ИПВТ-03-03-2В/3В-М8
– ИПВТ-03-03-2В/3В-М16
– ИПВТ-03-04-2В/3В-L

– ИПВТ-03-04-2В/3В-Б
– ИПВТ-03-05-1В-L

– ИПВТ-03-05-1В-П
– ИПВТ-03-06-2В/3В-М16-L

– ИПВТ-03-06-2В/3В-М20-L
– ИПВТ-03-09 -2В/3В
– ИПВТ-03-11 -2В/3В
– ИПВТ-03-14-2В/3В-L

 до 2 шт.
3. Руководство по эксплуатации и паспорт 1 экз.
4. Кабель подключения преобразователя к измерительному блоку, 10 м ( длина кабеля может быть изменена по заказу до 1000 м) – для ИВТМ-7-Щ-Д 1 шт.
5. Блок питания сетевой 12 В (для ИВТМ-7-Щ-Д) 1 шт.
Поставляется по отдельному заказу:
6. Защитный экран от атмосферных осадков и солнечной радиации УЗКВ-1 для преобразователей ИПВТ-03 до 2 шт.
7. Кабель подключения преобразователя к измерительному блоку, 10 м ( длина кабеля может быть изменена по заказу до 1000 м) – для ИВТМ-7-Щ 1 шт.
8. Кабель подключения к персональному компьютеру, 10 м 1 шт.
9. Блок питания на DIN-рейку (для ИВТМ-7-Щ-Д) 1 шт.
10. Диск с программным обеспечением 1 шт.
11. Свидетельство о поверке 1 экз.



  • щитовое исполнение корпуса;
  • интерфейсы связи с ПК – RS-485, USB;
  • возможность исполнения прибора с питанием 220 В, 50 Гц или 24 В;
  • взаимозаменяемость первичных преобразователей;
  • возможность пересчёта значений различных единиц влажности (% -> ppm, г/м3, Св.т.);
  • расстояние от измерительного блока до преобразователя может быть до 1000 метров;
  • возможность объединения приборов в измерительную сеть;
  • наличие встроенных контактов реле для управления внешними исполнительными устройствами;
  • наличие аналоговых (токовых) выходов 4-20, 0-5, 0-20 мА;.

Модификация

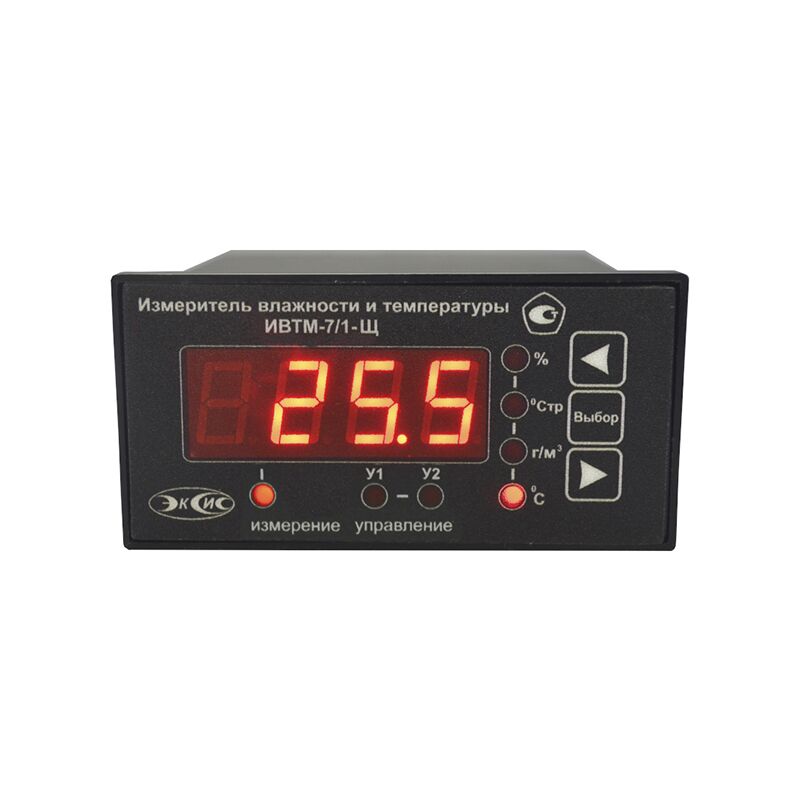

1. ИВТМ-7/1-Щ

1-канальный стационарный термогигрометр без реле и токовых выходов, интерфейс связи с ПК – USB, RS-485, Modbus RTU, встроенная память на 8 тыс. измерений, в щитовом корпусе
2. ИВТМ-7/1-Щ-1Р-1А

1-канальный стационарный термогигрометр-регулятор относительной влажности и температуры, 1 реле и 1 токовый выход 4-20 мА (0-5, 0-20 мА), интерфейс связи с ПК – USB, RS-485, Modbus RTU, встроенная память на 8 тыс. измерений, в щитовом корпусе
3. ИВТМ-7/1-Щ-2Р

1-канальный стационарный термогигрометр-регулятор относительной влажности и температуры 2 реле, интерфейс связи с ПК – USB, RS-485, Modbus RTU, встроенная память на 8 тыс. измерений, в щитовом корпусе
4. ИВТМ-7/1-Щ-2А

1-канальный стационарный термогигрометр относительной влажности и температуры 2 токовых выхода 4-20 мА (0-5, 0-20 мА), интерфейс связи с ПК – USB, RS-485, Modbus RTU, встроенная память на 8 тыс. измерений, в щитовом корпусе
5. ИВТМ-7/1-Щ-Д-2Р-2А

1-канальный стационарный термогигрометр-регулятор относительной влажности и температуры, 2 реле и 2 аналоговых выхода 4..20 мА (0..5, 0..20 мА), интерфейс связи с ПК – USB, RS-485, Modbus RTU, встроенная память на 780 измерений, в щитовом корпусе, крепление на DIN-рейку

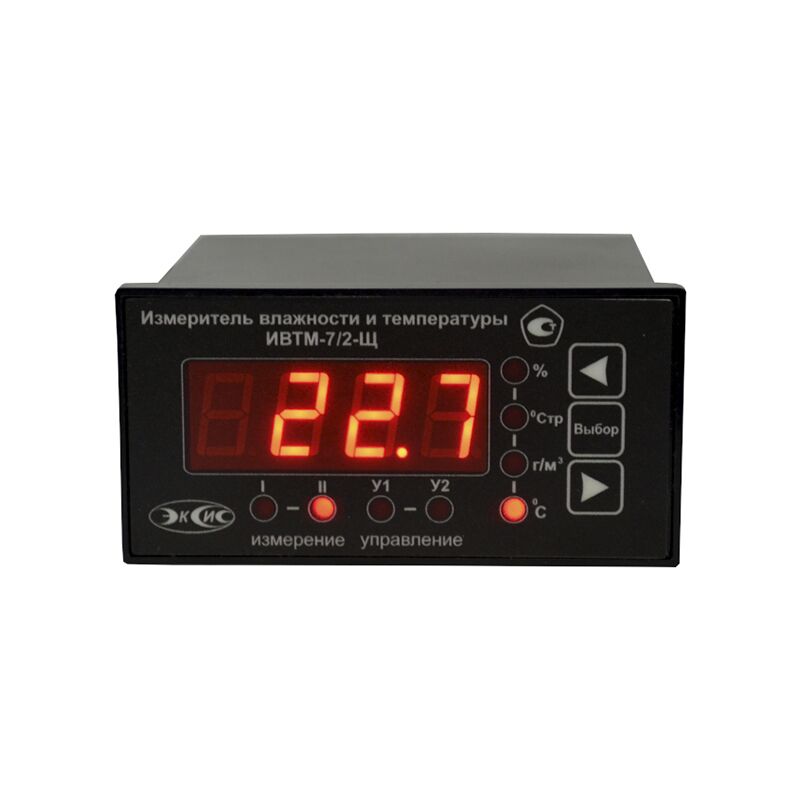

6. ИВТМ-7/2-Щ-Д-2Р-2А

2-канальный стационарный термогигрометр-регулятор относительной влажности и температуры, 2 реле и 2 аналоговых выхода 4..20 мА (0..5, 0..20 мА), интерфейс связи с ПК – USB, RS-485, Modbus RTU, встроенная память на 780 измерений, в щитовом корпусе, крепление на DIN-рейку
