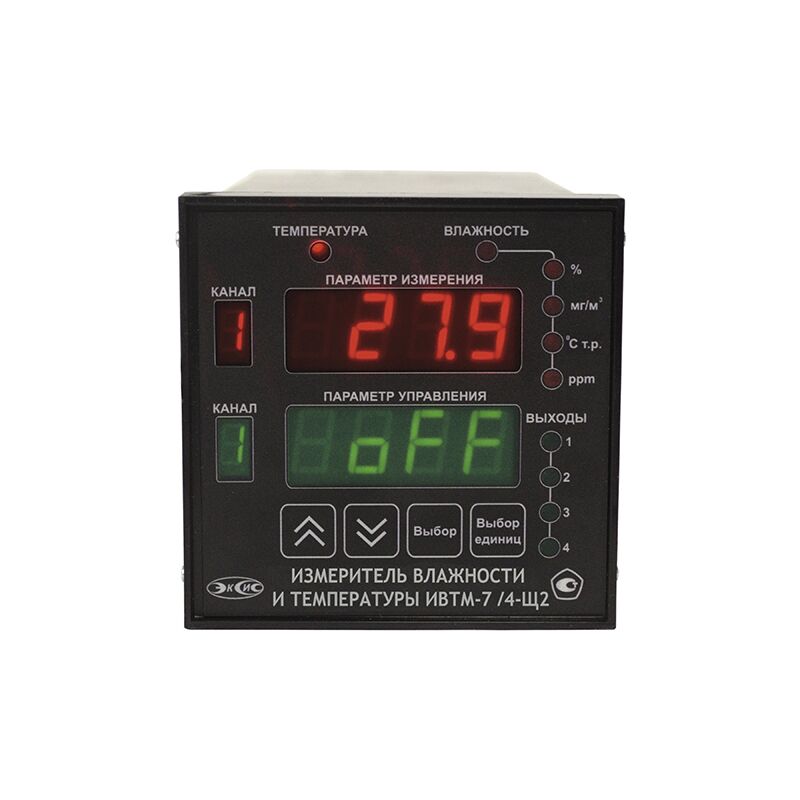

ИВТМ-7/4-Щ2 стационарный четырехканальный термогигрометр в щитовом исполнении

Артикул: 52015

от 17880,00 руб

Термогигрометр стационарный ИВТМ-7/4-Щ2 в щитовом исполнении предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.

Стационарный термогигрометр ИВТМ-7/4-Щ2 зарегистрирован в Государственном реестре средств измерений РФ.

Область применения термогигрометра ИВТМ-7/4-Щ2 – может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, пищевой промышленности, гидрометеорологии и других отраслях хозяйства.

Характеристики ИВТМ-7/4-Щ2 Значения
Диапазон измерения влажности, % 0…99

Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, % °С, не более:

±0,2
Постоянная времени измерения влажности, с, не более 60
Диапазон измерения температуры, °С:

– преобразователи ИПВТ-03-01, ИПВТ-03-03, ИПВТ-03-06, ИПВТ-03-11
– преобразователи ИПВТ-03-02-L, ИПВТ-03-04-L, ИПВТ-03-04-Б, ИПВТ-03-09, ИПВТ-03-14-L
– преобразователи ИПВТ-03-05-1В-L, ИПВТ-03-05-1В-П

– преобразователи ИПВТ-03-02-Ф, ИПВТ-03-04-Ф, ИПВТ-03-06-Ф, ИПВТ-03-09-Ф, ИПВТ-03-14-Ф



от -45 до +60

от -45 до +120
от -45 до +150

от -60 до +120

Абсолютная погрешность измерения температуры, °С, не более

– от -45 до -20°С

– от -20 до +60°С
– от +60 до +150°С

±0,5

±0,2
±0,5

Напряжение питания термогигрометра ИВТМ-7/4-Щ2 220±22В, 50±1 Гц или
6-24 В постоянного тока для автономного исполнения

Потребляемая термогигрометром мощность, Вт, не более

15
Количество точек автоматической статистики 30000
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 1000
Длина линии связи, м, не более:

– по RS-232

– по RS-485

– по по RS-485



15

1000

3

Нагрузочная способность реле 7 А, 220 В
Диапазон изменения выходного тока, мА 4…20; 0…5; 0…20
Дискретность изменения выходного тока, мкА 19,5; 4,9; 19,5
Максимальное сопротивление нагрузки, Ом 300, 10004, 300
Длина кабеля для подключения прибора к компьютеру, м 15
Масса, кг, не более:

– измерительный блок ИВТМ-7/4-Щ2

– первичный преобразователь



1,0

0,4

Габаритные размеры измерительного блока ИТВМ-7/4-Щ2, мм 96х96х205

Средний срок службы термогигрометра, лет

5

Гарантийный срок эксплуатации термогигрометра ИВТМ-7/4-Щ2, мес.

12
Условия эксплуатации термогигрометра ИВТМ-7/4-Щ2
Температура окружающей среды:

– блок измерения

– первичный преобразователь, соединительные кабели



от -40 до +50°С

от -40 до +60°С

Относительная влажность воздуха от 2 до 98 %
Атмосферное давление от 84 до 106 кПа

Наименование

Количество
1. Измерительный блок термогигрометра ИВТМ-7/4-Щ2 (в необходимой модификации):

– ИВТМ-7/4-Щ2-8А,

– ИВТМ-7/4-Щ2-4А,

– ИВТМ-7/4-Щ2-8Р,

– ИВТМ-7/4-Щ2-4Р

1 шт.
2. Первичные преобразователи влажности – возможны следующие варианты исполнения:

– ИПВТ-03-01-2В/3В
– ИПВТ-03-02-2В/3В-L
– ИПВТ-03-03-2В/3В
– ИПВТ-03-03-2В/3В-М8
– ИПВТ-03-03-2В/3В-М16
– ИПВТ-03-04-2В/3В-L

– ИПВТ-03-04-2В/3В-Б
– ИПВТ-03-05-1В-L

– ИПВТ-03-05-1В-П
– ИПВТ-03-06-2В/3В-М16-L

– ИПВТ-03-06-2В/3В-М20-L
– ИПВТ-03-09 -2В/3В
– ИПВТ-03-11 -2В/3В
– ИПВТ-03-14-2В/3В-L

до 4 шт.
3. Кабель подключения преобразователя к измерительному блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м) до 4 шт.
4. Руководство по эксплуатации и паспорт 1 экз.
Поставляется по отдельному заказу:
5. Защитный экран от атмосферных осадков и солнечной радиации УЗКВ-1 для преобразователей ИПВТ-03 до 4 шт.
6. Кабель подключения к персональному компьютеру, 10 м 1 шт.
7. Кабель USB, 10 м 1 шт.
8. Диск с программным обеспечением 1 шт.
9. Свидетельство о поверке 1 экз.



  • интерфейсы RS-485, RS-232 и USB;
  • расширенный диапазон питания 90-245 В;
  • объем памяти статистики до 30 тысяч точек записи;
  • взаимозаменяемость первичных преобразователей;
  • до 8 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • отображение параметров регулирования на передней панели блока измерения;
  • наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
  • до 8 аналоговых выходов 4-20/0-5/0-20 мА с возможностью управления по ним;
  • возможность пересчета значений различных единиц влажности (% относительной влажности —> °Ст.р., ppm, г/м3;
  • расстояние от измерительного блока до преобразователя может быть до 1000 метров;
  • возможность объединения приборов в измерительную сеть;
  •  щитовое исполнение корпуса DIN 1.
  • ИВТМ-7/4-Щ2-4Р – 4-канальный стационарный термогигрометр, 4 реле,  USB, RS-232, RS-485, встроенная память на 30 тыс. измерений;
  • ИВТМ-7/4-Щ2-8Р – 4-канальный стационарный термогигрометр, 8 реле, USB, RS-232, RS-485, встроенная память на 30 тыс. измерений;
  • ИВТМ-7/4-Щ2-4А – 4-канальный стационарный термогигрометр, 4 токовых выхода 4..20 мА (0..5, 0..20 мА), USB, RS-232, RS-485, встроенная память на 30 тыс. измерений;
  • ИВТМ-7/4-Щ2-8А – 4-канальный стационарный термогигрометр, 8 токовых выходов 4..20 мА (0..5, 0..20 мА), USB, RS-232, RS-485, встроенная память на 30 тыс. измерений.
