ТГС-3 переносной 1но-, 2х-, 3х- компонентный газосигнализатор

Артикул: 11069

от 17280,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на ТГС-3
Руководство по эксплуатации на ТГС-3 И
Руководство по эксплуатации на ТГС-3 (CH4), ТГС-3 И (CH4)
Руководство по эксплуатации на ТГС-3 И (СО), ТГС-3 И (O2)

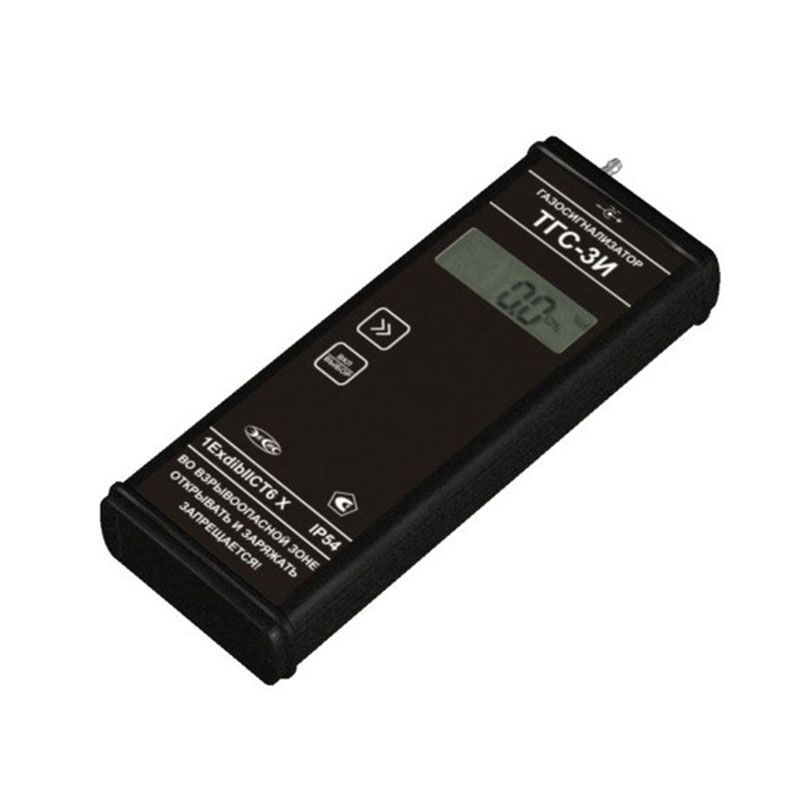

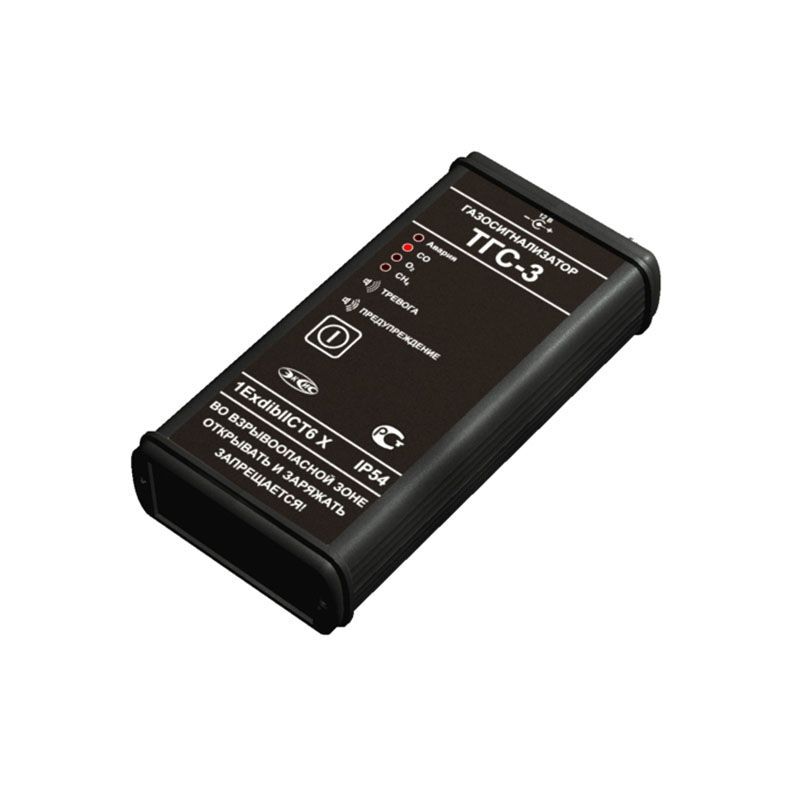

Переносные газосигнализаторы серии ТГС-3ТГС-3-И (модель с цифровой индикацией) предназначены для комплексного контроля содержания трех газов – метана (СН4) и др. углеводородных газов, кислорода (О2) и оксида углерода (СО) и выдачи световой и звуковой сигнализации по двум уровням концентрации каждого из контролируемых веществ. Газосигнализаторы ТГС-3, ТГС-3-И могут выпускаться в исполнениях для контроля одного, двух или трёх газов в различных комбинациях.

Газосигнализатор ТГС-3, ТГС-3-И может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Тип датчиков, используемых в газосигнализаторах ТГС-3:

  • на кислород (О2) и оксид углерода (СО) – электрохимические датчики;
  • на метан (СН4) – полупроводниковый датчик на основе двуокиси олова.
Характеристики газосигнализатора ТГС-3 Значения
Степень пылевлагозащиты корпуса газоанализатора IP54
Маркировка взрывозащиты ТГС-3 1ExibIICT6 X
Производительность внутреннего побудителя расхода, л/ч 4
Время срабатывания сигнализации при превышении концентрации по любому из порогов, не более, с 30
Напряжение питания сигнализатора ТГС-3, В 4,8 (от 4х аккумуляторов Ni-MH 1,2 В)
Напряжение, при котором срабатывает сигнализация о разряде батареи, В 4,4±1%
Максимальная потребляемая мощность в режиме измерения, не более, Вт 0,6
Время непрерывной работы от полностью заряженных аккумуляторов, часов, не менее 8
Время прогрева газосигнализатора, мин, не более 5
Вид сигнализации газосигнализатора ТГС-3:
– монотонный прерывистый зуммер и мигание индикатора одного из газов с частотой раз в две секунды
– прерывистый зуммер и мигание индикатора одного из газов с частотой два раза в секунду
– монотонный прерывистый зуммер и мигание индикатора “авария” с частотой раз в две секунды
– прерывистый зуммер и мигание индикатора “авария” с частотой два раза в секунду


нарушение порога “предупреждение” по газу
нарушение порога “тревога” по газу
разряд батареи
отказ чувствительного элемента (ЧЭ)

Габаритные размеры газоанализатора, мм:

– ТГС-3-И

– ТГС-3



225х85х35

165х85х35

Длина газозаборной трубки, м 3
Масса газосигнализаторов ТГС-3, ТГС-3-И, кг, не более 0,6
Средний срок службы газоанализатора, лет 5
Гарантийный срок эксплуатации газосигнализатора ТГС-3, мес. 12
Температура окружающей среды от -20 до +40°С
Относительная влажность воздуха от 10 до 95 %
Атмосферное давление от 84 до 106,7 кПа



Газ Диапазон измерения

Пороги срабатывания сигнализации

Основная абсолютная погрешность
“предупреждение” “тревога”
Метан (СН4) 0 – 5 % об.д.

0,7 % об.д.

(17,5 % НКПР)

1,75 % об.д.

(43,75 % НКПР)

±0,3 % об.д. / ±0,75 % об.д.

(7,5 % НКПР / 18,75 % НКПР)

Кислород (О2) 0 – 30 % об.д. 19,0 % об.д. 17,8 % об.д. ±0,4 % об.д. / ±0,8 % об.д.
Оксид углерода (СО) 0 – 400 мг/м3 20 мг/м3 60 мг/м3 ±2 мг/м3 / ±6 мг/м3
  • ТГС-3 (CH4) – 1-нокомпонентный газосигнализатор на СН4 без цифровой индикации;
  • ТГС-3 И (CH4) – 1-нокомпонентный газоанализатор на СН4 с цифровой индикацией;
  • ТГС-3 И (O2) – 1-нокомпонентный газоанализатор на О2 с цифровой индикацией;
  • ТГС-3 И (СО) – 1-нокомпонентный газоанализатор на СО с цифровой индикацией;
  • ТГС-3 (CH4, СО) – 2-хкомпонентный газосигнализатор на CH4, CO без цифровой индикации;
  • ТГС-3 И (CH4, СО) – 2-хкомпонентный газоанализатор на CH4, CO с цифровой индикацией;
  • ТГС-3 (O2, СО) – 2-хкомпонентный газосигнализатор на О2, СО без цифровой индикации;
  • ТГС-3 И (O2, СО) -2-хкомпонентный газоанализатор на О2, СО с цифровой индикацией;
  • ТГС-3 (CH4, O2) – 2-хкомпонентный газосигнализатор на СН4, О2 без цифровой индикации;
  • ТГС-3 И (CH4, O2) – 2-хкомпонентный газоанализатор на СН4, О2 с цифровой индикацией;
  • ТГС-3 – 3-хкомпонентный газосигнализатор на CH4, CO, О2 без цифровой индикации;
  • ТГС-3-И – 3-хкомпонентный газоанализатор на CH4, CO, О2 с цифровой индикацией.

Газоанализатор ТГС-3 или ТГС-3-И с цифровой индикациейСетевой адаптер для газоанализатора ТГС-3
Упаковочный чехол (сумка) для газосигнализатора ТГС-3
Зонд-трубка 3м (по умолчанию) с фильтромРуководство по эксплуатации и паспорт
Свидетельство о поверке
