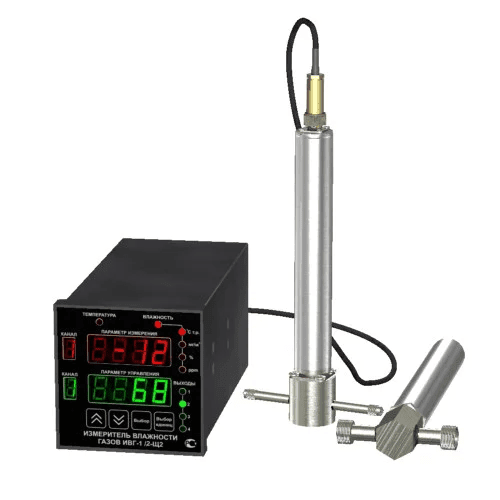

ИВГ-1/2-Щ2 стационарный 2-канальный гигрометр в щитовом исполнении

Name: ИВГ-1/2-Щ2 стационарный 2-канальный гигрометр в щитовом исполнении
SKU: 51046
Price: 19680.00 RUB
Availability: InStock

Артикул: 51046 Категории: Гигрометры, Гигрометры, термогигрометры Метки: ИВГ-1, Минимальная цена, ЭКСИС

от 19680,00 руб

Стационарный измеритель-регулятор микровлажности газов (гигрометр) ИВГ-1/2-Щ2 в щитовом исполнении предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов, с возможностью подключения внешнего датчика давления.

Область применения ИВГ-1/2-Щ2 – может применяться в различных отраслях промышленности, медицине, энергетике и научных исследований.

Особенности:
– 2 канала измерения
– щитовое исполнение
– возможность подключить датчик давления
– протокол Modbus RTU
– интерфейс связи с компьютером USB, RS-232, RS-485
– внутренняя память до 30000 точек
– реле и унифицированные токовые выходы (зависит от исполнения)
– питание 220В
– взрывозащищенное исполнение (опция)

Измеритель микровлажности газов ИВГ-1/2-Щ2 зарегистрирован в Государственном реестре средств измерений РФ.

Стационарный гигрометр ИВГ-1 /2-Щ2 в щитовом исполнении

№ п/п	Наименование	Цена с НДС (20%), руб.
1	ИВГ-1 /2-Щ2-4Р (4 реле) стационарный двухканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении корпуса. Интерфейс связи с компьютером - USB, RS-232, RS-485. Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + до 2-х преобразователей (по отдельному заказу)	19 680
2	ИВГ-1 /2-Щ2-8Р (8 реле) стационарный двухканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении корпуса. Интерфейс связи с компьютером - USB, RS-232, RS-485. Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + до 2-х преобразователей (по отдельному заказу)	21 600
3	ИВГ-1 /2-Щ2-4А (4 аналоговых выхода) стационарный двухканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении корпуса. Интерфейс связи с компьютером - USB, RS-232, RS-485. Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + до 2-х преобразователей (по отдельному заказу)	19 680
4	ИВГ-1 /2-Щ2-8А (8 аналоговых выходов) стационарный двухканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении корпуса. Интерфейс связи с компьютером - USB, RS-232, RS-485. Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + до 2-х преобразователей (по отдельному заказу)	22 080
5	ИВГ-1/1 Щ-Д-2Р-2А стационарный одноканальный измеритель микровлажности газов в щитовом исполнении крепление под DIN-рейку, с преобразователем ИПВТ-08-Д1-М201,5 для гермообъемов, с интерфейсом связи с ПК RS-232 и RS-485. Встроенная память на 780 измерений. Питание прибора 12...24 В постоянного тока. Предусмотрена возможность комплектации датчиком давления. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Базовый комплект: измерительный блок ИВГ-1/1 Щ-Д-2Р-2А, преобразователь ИПВТ-08-Д1-М201,5 для гермообъемов, камера М20х1,5 со штуцерами М8х1, соединительный кабель 10 м, РЭ и паспорт, госповерка	39 720

Преобразователи микровлажности ИПВТ-08 и давления APZ 2422 для ИВГ-1 /2-Щ2

№ п/п	Наименование	Цена с НДС (20%), руб.
1	Сертификат о калибровке на измерительные преобразователи микровлажности серии ИПВТ-08	6 240
2	Преобразователь ИПВТ-08 с резьбой М20х1,5:
3	Преобразователь ИПВТ-08-Д1-М20х1,5 с резьбой М20х1,5	22 440
4	Преобразователь ИПВТ-08-Д2-М20х1,5 с резьбой М20х1,5	27 840
5	Преобразователь ИПВТ-08-Д3-М20х1,5 с резьбой М20х1,5	30 240
6	Преобразователь ИПВТ-08-Д1-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора	26 400
7	Преобразователь ИПВТ-08-Д2-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора	31 800
8	Преобразователь ИПВТ-08-Д3-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора	34 200
9	Проточные камеры для резьбы М20х1,5:
10	Проточная камера М20х1,5 со штуцерами М8х1	2 880
11	Проточная камера М20х1,5 со штуцерами М16х1,5	3 120
12	Проточная камера М20х1,5 со штуцерами Д6 с гайками Gyrolok	3 240
13	Проточная камера М20х1,5 со штуцерами c внутренней резьбой G 1/8	3 720
14	Преобразователь ИПВТ-08-5/8 UNF с резьбой 5/8" UNF:
15	Преобразователь ИПВТ-08-Д1-5/8 UNF без камер с резьбой 5/8" UNF	22 440
16	Преобразователь ИПВТ-08-Д2-5/8 UNF без камер с резьбой 5/8" UNF	27 840
17	Преобразователь ИПВТ-08-Д3-5/8 UNF без камер с резьбой 5/8" UNF	30 240
18	Преобразователь ИПВТ-08-Д1-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора	26 400
19	Преобразователь ИПВТ-08-Д2-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора	31 800
20	Преобразователь ИПВТ-08-Д3-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора	34 200
21	Проточные камеры для резьбы 5/8 UNF:
22	Проточная камера 5/8 UNF со штуцерами М8х1	2 880
23	Преобразователь ИПВТ-08-3/4 UNF с резьбой 3/4" UNF:
24	Преобразователь ИПВТ-08-Д1-3/4 UNF без камер с резьбой 3/4" UNF	22 440
25	Преобразователь ИПВТ-08-Д2-3/4 UNF без камер с резьбой 3/4" UNF	27 840
26	Преобразователь ИПВТ-08-Д3-3/4 UNF без камер с резьбой 3/4" UNF	30 240
27	Преобразователь ИПВТ-08-Д1-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора	26 400
28	Преобразователь ИПВТ-08-Д2-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора	31 800
29	Преобразователь ИПВТ-08-Д3-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора	34 200
30	Проточные камеры для резьбы 3/4 UNF:
31	Проточная камера 3/4 UNF со штуцерами М8х1	2 880
32	Проточная камера 3/4 UNF со штуцерами М16х1,5	3 120
33	Проточная камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok	3 240
34	Проточная камера 3/4 UNF со штуцерами c внутренней резьбой G 1/8	3 720
35	Преобразователь ИПВТ-08-1/2 G с резьбой G 1/2":
36	Преобразователь ИПВТ-08-Д1-G 1/2 без камер с резьбой G 1/2"	22 440
37	Преобразователь ИПВТ-08-Д2-G 1/2 без камер с резьбой G 1/2"	27 840
38	Преобразователь ИПВТ-08-Д3-G 1/2 без камер с резьбой G 1/2"	30 240
39	Преобразователь ИПВТ-08-Д1-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора	26 400
40	Преобразователь ИПВТ-08-Д2-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора	31 800
41	Преобразователь ИПВТ-08-Д3-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора	34 200
42	Проточные камеры для резьбы 1/2 G:
43	Проточная камера 1/2 G со штуцерами М8х1	2 880
44	Преобразователь давления APZ 2422:	6 600
45	Преобразователь давления APZ 2422 APZ 2422-G-M-2500-D-10-A-201-W-00-ГП с госповеркой, давление анализируемого газа Д1 - до 25 атм	6 600
46	Преобразователь давления APZ 2422 APZ 2422-G-M-1601-D-10-A-201-W-00-ГП с госповеркой, давление анализируемого газа Д2 - до 160 атм	8 280
47	Преобразователь давления APZ 2412 APZ 2412-G-M-4001-D-10-A-201-F-00-ГП с госповеркой, давление анализируемого газа Д3 - до 400 атм	7 320

Дополнительное оснащение для ИВГ-1 /2-Щ2

№ п/п	Наименование	Цена с НДС (20%), руб.
1	БИ-1 П активный барьер искрозащиты (для сетевых приборов серии ИВГ-1)	6 240
2	Eksis Visual Lab (EVL) программное обеспечение для работы с ПК для сетевых приборов ИВГ-1	2 160
3	Eksis Visual Lab (EVL) универсальное программное обеспечение (для всех типов приборов, для создания измерительной системы)	4 560

Характеристики	Значения
Диапазон измерения точки росы,°Ст.р.	от – 80 до 0
Погрешность измерения точки росы, °С	±2,0
Дискретность показаний, °С	0,1
Единицы представления влажности	°С по т.р., % отн. влажн., ppm, г/м3
Температура анализируемого газа, °С	от -20 до +40
Давление анализируемого газа, атм., до: – преобразователь исп. Д1 – преобразователь исп. Д2 – преобразователь исп. Д3	25 160 400
Рекомендуемый расход анализируемого газа, л/ч	от 20 до 60
Напряжение питания: – гигрометр ИВГ-1/2-Щ2 – барьер искрозащиты	220±22 В, 50±1 Гц 9-12 В
Потребляемая гигрометром мощность, Вт, не более	6
Количество точек автоматической статистики	3000
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более	до 1000
Интерфейс связи с компьютером	RS-232, RS-485, USB “сухие” контакты реле и токовые выходы (в зависимости от модификации)
Длина линии связи, м, не более: – RS-232 – RS-485	15 1000
Коммутационная способность реле	7А при напряжении ~220В, 50Гц
Токовый выход: – диапазон изменения выходного тока, мА – дискретность изменения выходного тока, мкА – максимальное сопротивление нагрузки, Ом	4…20; 0…5; 0..20 19.5; 4.9; 19.5 300; 1000; 300
Степень взрывозащиты гигрометра ИВГ-1/2-Щ2	ExiaIICT6 X (под заказ с барьером искрозащиты)
Диапазон измерения избыточного давления преобразователем ИПД-02, атм.	0…25
Класс точности измерительного преобразователя давления ИПД-02, кПа	50
Габаритные размеры, мм, не более: – измерительный блок – блок искрозащиты – измерительный преобразователь давления ИПД-02-М20 – измерительный преобразователь давления ИПД-02-М8 – измерительный преобразователь давления ИПД-02-М16**	96х205×96 90x65x22 Ø32х130 (М20х1,5) Ø96х140(М8х1) Ø77х140(М16×1,5)
Масса, кг, не более: – измерительный блок – блок искрозащиты – измерительный преобразователь влажности/давления	1,0 0,2 0,4
Диапазон температур при транспортировании, °С	от -50 до 50
Средний срок службы, лет	5
Гарантийный срок эксплуатации, мес.	12
Условия эксплуатации
Температура воздуха: – блок измерения – первичный преобразователь влажности, – измерительный преобразователь давления*, – соединительные кабели – барьер искрозащиты	от -40 до +50°С от -20 до +40°С от +5 до +50°С от +40 до +60°С от -20 до +50°С
Относительная влажность (без конденсации влаги)	от 2 до 98 %
Атмосферное давление	от 84 до 106 кПа

– расширенный диапазон питания 90…245 В;

– щитовое исполнение корпуса DIN 1;

– принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;

– интерфейс связи с компьютером RS-232, RS-485 и USB;

– протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);

– возможность взрывозащищенного исполнения;

– наличие до восьми унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА;

– наличие до восьми встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;

– измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);

– возможность подключения датчика давления ИПД;

– возможность объединения приборов в измерительную сеть.

ИВГ-1/2-Щ2-4Р – RS-232, RS-485, USB, 4 реле;
ИВГ-1/2-Щ2-8Р – RS-232, RS-485, USB, 8 реле;
ИВГ-1/2-Щ2-4А – RS-232, RS-485, USB, 4 токовых выхода 4…20 мА (0…5, 0…20 мА);
ИВГ-1/2-Щ2-8А – RS-232, RS-485, USB, 8 токовых выходов 4…20 мА (0…5, 0…20 мА).

Наименование	Количество
1. Блок измерения и индикации: – ИВГ-1/2-Щ2-8Р, – ИВГ-1/2-Щ2-4Р, – ИВГ-1/2-Щ2-4А, – ИВГ-1/2-Щ2-8А	1 шт.
2. Первичный преобразователь влажности – возможны следующие варианты исполнения*: – ИПВТ-08-Д1(-ПС)-М20×1.5 – ИПВТ-08-Д2(-ПС)-М20×1.5 – ИПВТ-08-Д3(-ПС)-М20×1.5 – ИПВТ-08-Д1(-ПС)-3/4″ UNF – ИПВТ-08-Д2(-ПС)-3/4″ UNF – ИПВТ-08-Д3(-ПС)-3/4″ UNF – ИПВТ-08-Д1(-ПС)-5/8″ UNF – ИПВТ-08-Д2(-ПС)-5/8″ UNF – ИПВТ-08-Д3(-ПС)-5/8″ UNF – ИПВТ-08-Д1(-ПС)-1/2″ G – ИПВТ-08-Д2(-ПС)-1/2″ G – ИПВТ-08-Д3(-ПС)-1/2″ G где, ПС – наличие подогрева сенсора влажности.	до 4 шт.
3. Кабель подключения преобразователя к измерительному блоку, 10м (длина кабеля может быть изменена по заказу до 1000м)	до 4 шт.
4. Кабель сетевой, 1,5 м	1 шт.
5. Свидетельство о поверке	1 экз.
6. Руководство по эксплуатации и паспорт	1 экз.
Поставляется по отдельному заказу:
1. Дополнительная проточная камера: Для резьбы М20х1,5: – камера М20х1,5 со штуцерами М8х1 – камера М20х1,5 со штуцерами М16х1,5 – камера М20х1,5 со штуцерами Д6 с гайками Gyrolok – камера М20х1,5 со штуцерами с внутренней резьбой G 1/8 Для резьбы 3/4 UNF: – камера 3/4 UNF со штуцерами М8х1 – камера 3/4 UNF со штуцерами М16х1,5 – камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok – камера 3/4 UNF со штуцерами с внутренней резьбой G 1/8 Для резьбы 5/8 UNF: – камера 5/8 UNF со штуцерами М8х1 Для резьбы 1/2 G: – камера 1/2 G со штуцерами М8х1	до 4 шт.
2. Измерительный преобразователь давления для контроля давления воздуха и других неагрессивных технологических газов в потоке (в газовых магистралях, на выходе различных установок). Преобразователь выполнен в корпусе из нержавеющей стали, возможны следующие варианты исполнения*: – ИПД-02-М20 – газовый штуцер с резьбой М20х1,5 – ИПД-02-М8 – проточная камера с двумя штуцерами М8х1,5 – ИПД-02-М16 – проточная камера с двумя штуцерами М16х1,5	1 шт.
3. Барьер искрозащитный БИ-1П	до 4 шт.
4. Кабель подключения барьера искрозащиты к блоку измерения, 1 м	до 4 шт.
5. Кабель подключения преобразователя к барьеру искрозащиты, 10 м (по заказу до 1000 м)	до 4 шт.
6. Кабель подключения датчика давления	1 шт.
7. Кабель подключения к персональному компьютеру, 10 м	1 шт.
8. Кабель USB, 1 м	1 шт.
9. Диск с программным обеспечением	1 шт.
