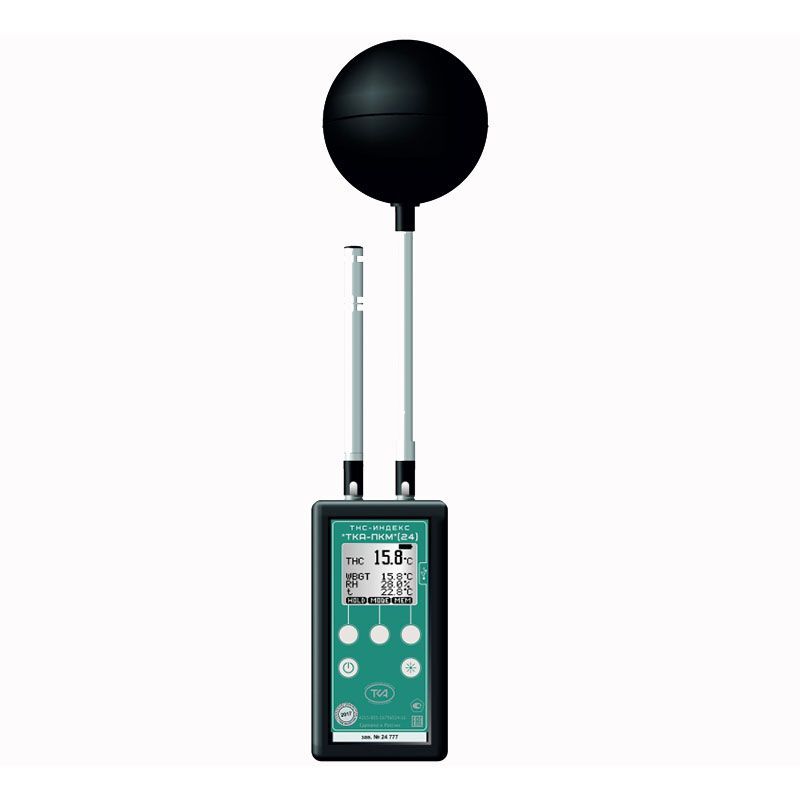

ТКА-ПКМ 24 термогигрометр переносной с расчётом ТНС и WBGT-индексов

33 000,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на ТКА-ПКМ (24)


Термогигрометр переносной ТКА-ПКМ 24 предназначен для измерения в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара, а также отображения вычисляемых в режиме реального времени параметров:

ТНС и WBGT-индексов (°С),
температуры влажного термометра (tвл, °С),
температуры точки росы (tтр, °С),
средней температуры излучения (tрад.ср., °С),
интенсивности теплового облучения (Вт/м2).

Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).
Диапазон показаний температуры точки росы определяется в соответствии с ГОСТ 8.524-85.
Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:
ТНС = 0,7· tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.
Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:
tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.
Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:
W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.

Область применения термогигрометра ТКА-ПКМ 24 – санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Температура воздуха: от -30 до +60 °С, осн. абс. погр. ±0,2 °С.
Относительная влажность: от 5 до 98 %, осн. абс. погр. ±3,0 % отн.вл.
Условия эксплуатации: от -30 до +60 °С. Вывод информации на ПК.

Характеристики ТКА-ПКМ 24 Значения
Диапазон измерения термогигрометра ТКА-ПКМ 24:

– относительная влажность

– температура воздуха



от 5 до 98%

от -30 до +60°С

Диапазон показаний расчетных параметров термогигрометра ТКА-ПКМ 24:

Температуры внутри чёрного шара
а) в режиме измерений
б) в режиме индикации





от 0 до +60 °С
до +100 °С

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре воздуха от +15 до +25 °С

±3,0 % отн.вл.
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10°С в диапазоне от +10 до +60 °С ± 3,0 % отн. вл.
Пределы допускаемой основной абсолютной погрешности измерений температуры воздуха при температуре воздуха от +15 до +25 °С ±0,2 °С
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры воздуха при температуре воздуха, °С
от -30 до -10 включительно
свыше -10 до +15 включительно
свыше +25 до +45 включительно
свыше +45 до +60




± 0,3 °С
± 0,1 °С
± 0,1 °С
± 0,3 °С

Диапазон показаний термогигрометра ТКА-ПКМ 24 (вычисляемые параметры):

– ТНС-индекс

– WBGT-индекса (при наличии солнечной радиации)

– температуры влажного термометра

– температура точки росы

– средняя температура излучения

– интенсивность теплового облучения



от 0 до +70°С

от 0 до +75°С

от -10 до +60°С

от -55 до +60°С

от 0 до +160°С

от 0 до +1700 Вт/м2

Напряжение питания термогигрометра ТКА-ПКМ 24

3 В, от 2-х батарей типа АА
Ток, потребляемый термогигрометром, мА, не более 20
Время непрерывной работы ТКА-ПКМ 24, ч, не менее 8
Наработка на отказ термогигрометра при доверительной вероятности р=0.8, ч, не менее 2000
Габаритные размеры термогигрометра ТКА-ПКМ 23:

– измерительный блок, не более

– Зонд №2 с чёрным шаром (сферой), не более

– Зонд №1, не более



135 х 73 х 27 мм

265 х Ø95 мм

135 х Ø15 мм

Масса термогигрометра ТКА-ПКМ 24, кг, не более 0,5
Межповерочный интервал термогигрометра ТКА-ПКМ 24 1 год
Условия эксплуатации термогигрометра ТКА-ПКМ 24
Температура окружающего воздуха от -30 до +60°С
Относительная влажность воздуха при температуре окружающего воздуха 25 °С до 98 %
Атмосферное давление от 80 до 110 кПа

  • Прибор комбинированный “ТКА-ПКМ”(24)
  • Зонд №1
  • Зонд №2 с чёрным шаром (сферой)
  • Элемент питания типа АА (2 шт)
  • Штатив настольный
  • Кабель-удлинитель (2 шт.)

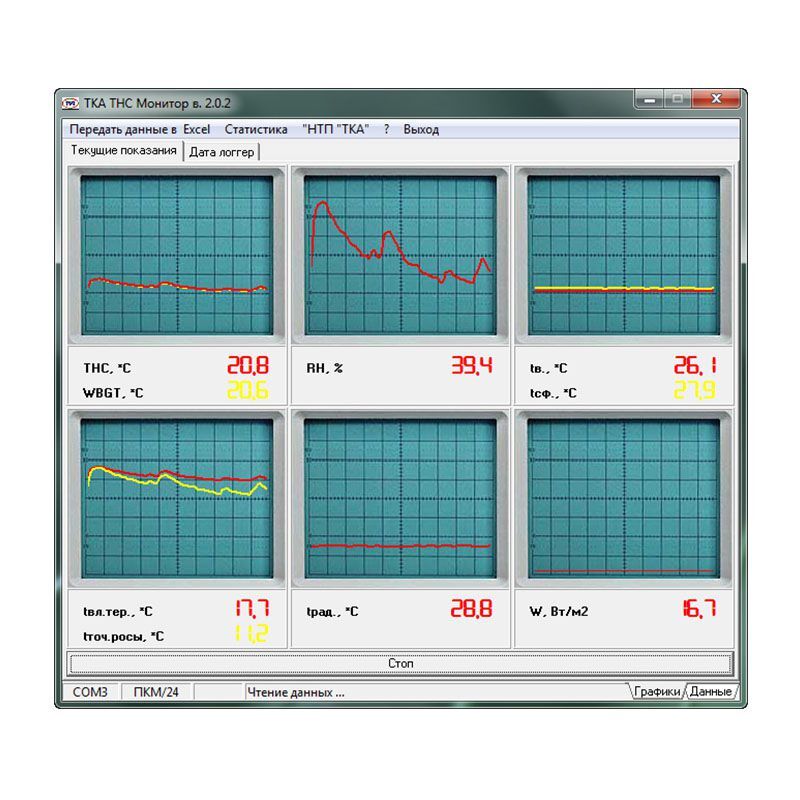

  • Носитель информации с программным обеспечением
  • Кабель для связи с ПК
  • Руководство по эксплуатации
  • Паспорт
  • Сумка для прибора
  • Транспортная тара
