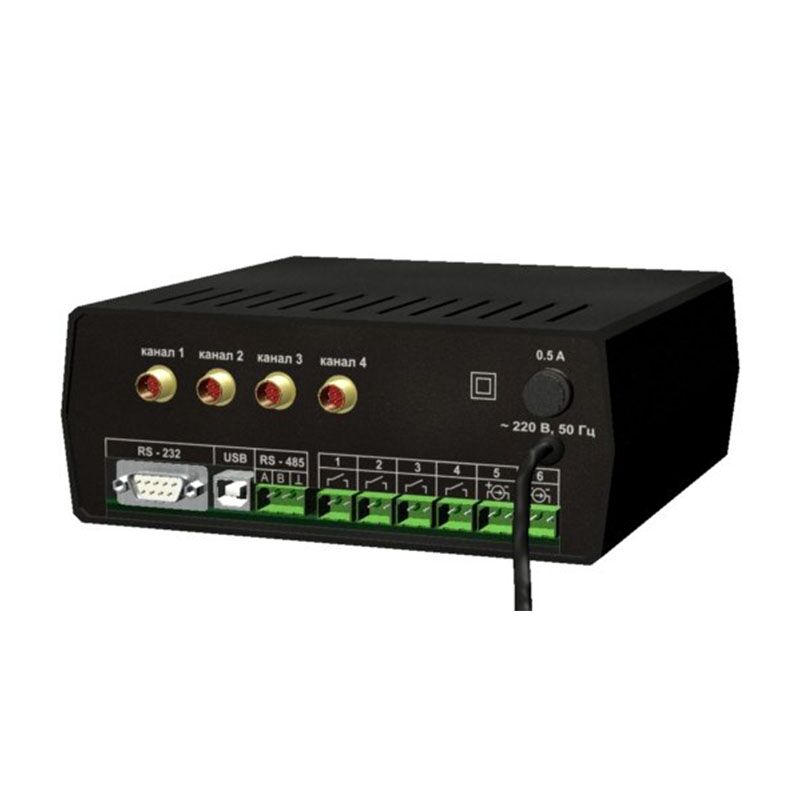

ИВТМ-7-С-4Р-2А стационарный термогигрометр от 1-го до 4-х каналов измерения

от 18240,00 руб

Термогигрометр стационарный многоканальный ИВТМ-7-С-4Р-2А предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.

Стационарный термогигрометр ИВТМ-7-С-4Р-2А зарегистрирован в Государственном реестре средств измерений РФ.

Область применения термогигрометра ИВТМ-7-С-4Р-2А – может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, пищевой промышленности, гидрометеорологии и других отраслях хозяйства.

Характеристики ИВТМ-7-С-4Р-2А Значения
Диапазон измерения влажности, % от 0 до 99

Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более:

0,2
Постоянная времени измерения влажности, с, не более 60
Диапазон измерения температуры, °С:

– преобразователи ИПВТ-03-01, ИПВТ-03-03, ИПВТ-03-06, ИПВТ-03-11
– преобразователи ИПВТ-03-02-L, ИПВТ-03-04-L, ИПВТ-03-04-Б, ИПВТ-03-09, ИПВТ-03-14-L
– преобразователи ИПВТ-03-05-1В-L, ИПВТ-03-05-1В-П

– преобразователи ИПВТ-03-02-Ф, ИПВТ-03-04-Ф, ИПВТ-03-06-Ф, ИПВТ-03-09-Ф, ИПВТ-03-14-Ф



от -45 до +60

от -45 до +120
от -45 до +150

от -60 до +120

Абсолютная погрешность измерения температуры, °С, не более:

– от -45 до -20°С

– от -20 до +60°С,
– от +60 до +150°С

±0,5

±0,2
±0,5

Единицы представления влажности % отн. влажн., °С по т.р., ppm, г/м3
Напряжение питания термогигрометра ИВТМ-7-С-4Р-2А 220±22В, 50±1 Гц

Потребляемая прибором мощность, Вт, не более

15
Количество точек автоматической статистики 30000
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 1000
Длина линии связи, м, не более :

– по RS-232

– по RS-485

– USB



15

1000

3

Нагрузочная способность реле 7 А, 220 В
Диапазон изменения выходного тока, мА 4…20; 0…5; 0…20
Дискретность изменения выходного тока, мкА 19,5; 4,9; 19,5
Максимальное сопротивление нагрузки, Ом 300
Масса термогигрометра, кг, не более:

– измерительный блок ИВТМ-7-С-4Р-2А

– первичный преобразователь



1,0

0,4

Габаритные размеры измерительного блока, мм: 178х220х75

Средний срок службы термогигрометра ИВТМ-7-С-4Р-2А, лет

5

Гарантийный срок эксплуатации термогигрометра ИВТМ-7 -С-4Р-2А, мес.

12
Условия эксплуатации термогигрометра ИВТМ-7-С-4Р-2А
Температура окружающей среды:

– блок измерения ИВТМ-7-С-4Р-2А,

– первичный преобразователь, соединительные кабели

от -40 до +50°С

от -40 до +60°С

Относительная влажность (без конденсации влаги) от 2 до 98 %
Атмосферное давление от 84 до 106 кПа

Наименование

Количество
1. Измерительный блок термогигрометра ИВТМ-7-С-4Р-2А, возможны следующие варианты исполнения:

– ИВТМ-7/1-С-4Р-2А (1-канальный),

– ИВТМ-7/2-С-4Р-2А (2-канальный),

– ИВТМ-7/4-С-4Р-2А (4-канальный)

1 шт.
2. Первичные преобразователи влажности – возможны следующие варианты исполнения:

– ИПВТ-03-01-2В/3В
– ИПВТ-03-02-2В/3В-L
– ИПВТ-03-03-2В/3В
– ИПВТ-03-03-2В/3В-М8
– ИПВТ-03-03-2В/3В-М16
– ИПВТ-03-04-2В/3В-L

– ИПВТ-03-04-2В/3В-Б
– ИПВТ-03-05-1В-L

– ИПВТ-03-05-1В-П
– ИПВТ-03-06-2В/3В-М16-L

– ИПВТ-03-06-2В/3В-М20-L
– ИПВТ-03-09 -2В/3В
– ИПВТ-03-11 -2В/3В
– ИПВТ-03-14-2В/3В-L

до 4 шт.

(зависит от модификации измерительного блока)

3. Кабель подключения преобразователя к измерительному блоку, 10 м ( длина кабеля может быть изменена по заказу до 1000 м) 1 шт.
4. Руководство по эксплуатации и паспорт 1 экз.
Поставляется по отдельному заказу:
5. Защитный экран от атмосферных осадков и солнечной радиации УЗКВ-1 для преобразователей ИПВТ-03 до 4 шт.
6. Кабель USB, 1 м 1 шт.
7. Кабель подключения к персональному компьютеру, 10м 1 шт.
8. Диск с программным обеспечением 1 шт.
9. Свидетельство о поверке 1 экз.



  • взаимозаменяемость первичных преобразователей;
  • возможность пересчёта значений различных единиц влажности (% -> °Ст.р., ppm, г/м3);
  • возможность подключения до 4-х внешних преобразователей;
  • расстояние от измерительного блока до преобразователя может быть до 1000 метров;
  • возможность объединения приборов в измерительную сеть,
  • наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • отображение параметров регулирования на передней панели блока измерения;
  • наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление.
  • ИВТМ-7/1-С-4Р-2А – стационарный 1-канальный термогигрометр, интерфейс связи с ПК- USB, RS-232, RS-485, 4 реле и 2 аналоговых выхода 4..20 мА (0..5, 0..20 мА), встроенная память на 30 тыс. измерений.
  • ИВТМ-7/2-С-4Р-2А – стационарный 2-канальный термогигрометр, интерфейс связи с ПК- USB, RS-232, RS-485, 4 реле и 2 аналоговых выхода 4..20 мА (0..5, 0..20 мА), встроенная память на 30 тыс. измерений.
  • ИВТМ-7/4-С-4Р-2А – стационарный 4-канальный термогигрометр, интерфейс связи с ПК- USB, RS-232, RS-485, 4 реле и 2 аналоговых выхода 4..20 мА (0..5, 0..20 мА), встроенная память на 30 тыс. измерений.
