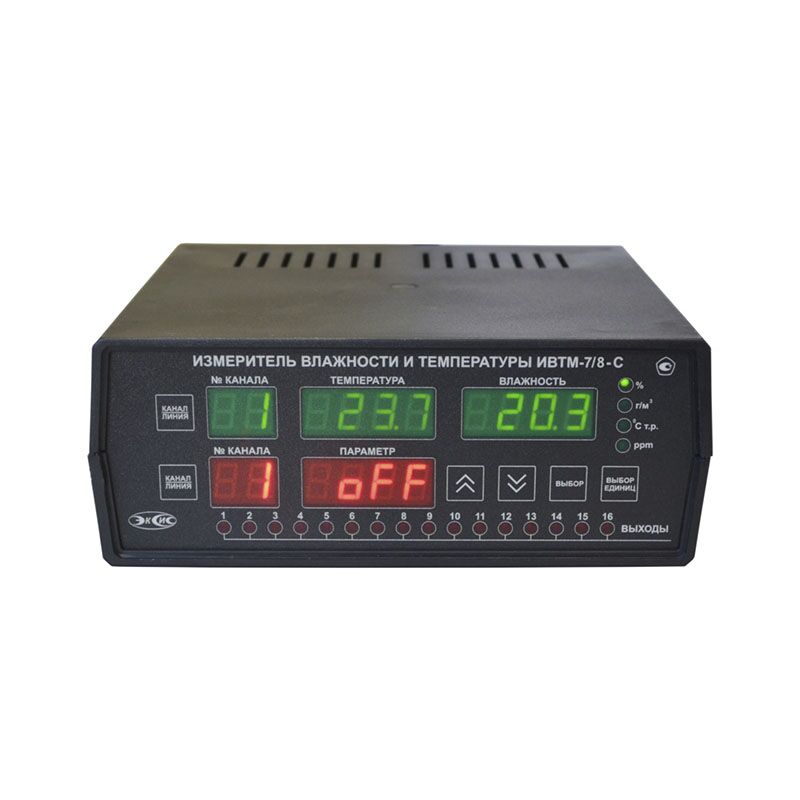

ИВТМ-7-C-YР-ZА стационарный многоканальный термогигрометр

от 36720,00 руб

Термогигрометр стационарный многоканальный ИВТМ-7-C-YР-ZА предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.

Стационарный термогигрометр ИВТМ-7-C-YР-ZА зарегистрирован в Государственном реестре средств измерений РФ.

Область применения термогигрометра ИВТМ-7-C-YР-ZА – может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве,пищевой промышленности, гидрометеорологии и других отраслях хозяйства.

Характеристики ИВТМ-7-C-YР-ZА Значения
Диапазон измерения влажности, % от 0 до 99

Основная погрешность измерения относительной влажности, %

 ±2,0

Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более:

 0,2
Постоянная времени измерения влажности, с, не более 60
Диапазон измерения температуры, °С:

– преобразователи ИПВТ-03-01, ИПВТ-03-03, ИПВТ-03-06, ИПВТ-03-11
– преобразователи ИПВТ-03-02-L, ИПВТ-03-04-L, ИПВТ-03-04-Б, ИПВТ-03-09, ИПВТ-03-14-L
– преобразователи ИПВТ-03-05-1В-L, ИПВТ-03-05-1В-П

– преобразователи ИПВТ-03-02-Ф, ИПВТ-03-04-Ф, ИПВТ-03-06-Ф, ИПВТ-03-09-Ф, ИПВТ-03-14-Ф



от -45 до +60

от -45 до +120
от -45 до +150

от -60 до +120
Абсолютная погрешность измерения температуры, °С, не более:

– от -45 до -20°С

– от -20 до +60°С,
– от +60 до +150°С

 ±0,5

±0,2
±0,5
Дискретность показаний, % 0,1
Единицы представления влажности % отн. влажн., °С по т.р., ppm, г/м3
Напряжение питания термогигрометра ИВТМ-7-C-YР-ZА 220±22В, 50±1 Гц

Потребляемая прибором мощность, Вт, не более

 30
Количество точек автоматической статистики 30000
Выходные сигналы RS-485, RS-232, USB

“сухие” контакты реле, токовые выходы (в зависимости от модификации)
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 1000
Длина линии связи, м, не более:

– по RS-232

– по RS-485

– по USB



15

1000

3
Нагрузочная способность реле 7 А, 220 В
Диапазон изменения выходного тока, мА 4…20; 0…5; 0…20
Дискретность изменения выходного тока, мкА 19,5; 4,9; 19,5
Максимальное сопротивление нагрузки, Ом 300, 1000, 300
Масса термогигрометра, кг, не более:

– измерительный блок ИВТМ-7-C-YР-ZА

– первичный преобразователь



2,5

0,4
Габаритные размеры измерительного блока термогигрометра ИВТМ-7-С-YР-ZА, мм: 235х255х105

Средний срок службы термогигрометра ИВТМ-7-C-YР-ZА, лет

 5

Гарантийный срок эксплуатации термогигрометра ИВТМ-7-С-YP-ZA, мес.

 12
Условия эксплуатации термогигрометра ИВТМ-7-С-YР-ZА
Температура окружающего воздуха:

– блок измерения ИВТМ-7-C-YР-ZА

– первичный преобразователь, соединительные кабели



от -40 до +50°С

от -40 до +60°С
Относительная влажность воздуха от 2 до 98 %
Атмосферное давление от 84 до 106 кПа

Наименование

 Количество
1. Измерительный блок термогигрометра ИВТМ-7-C-YР-ZА (в необходимой модификации):

– ИВТМ-7/8-С-16Р – 8-канальный,

– ИВТМ-7/8-С-16А – 8-канальный,

– ИВТМ-7/8-С-8Р-8А – 8-канальный,

– ИВТМ-7/16-С-16Р – 16-канальный,

– ИВТМ-7/16-С-16А – 16-канальный,

– ИВТМ-7/16-С-8Р-8А – 16-канальный

 1 шт.
2. Первичные преобразователи влажности – возможны следующие варианты исполнения:

– ИПВТ-03-01-2В/3В
– ИПВТ-03-02-2В/3В-L
– ИПВТ-03-03-2В/3В
– ИПВТ-03-03-2В/3В-М8
– ИПВТ-03-03-2В/3В-М16
– ИПВТ-03-04-2В/3В-L

– ИПВТ-03-04-2В/3В-Б
– ИПВТ-03-05-1В-L

– ИПВТ-03-05-1В-П
– ИПВТ-03-06-2В/3В-М16-L

– ИПВТ-03-06-2В/3В-М20-L
– ИПВТ-03-09 -2В/3В
– ИПВТ-03-11 -2В/3В
– ИПВТ-03-14-2В/3В-L

 до 16 шт.
3. Кабель подключения преобразователя к измерительному блоку, 10 м ( длина кабеля может быть изменена по заказу до 1000 м) до 16 шт.
4. Руководство по эксплуатации и паспорт 1 экз.
Поставляется по отдельному заказу:
5. Защитный экран от атмосферных осадков и солнечной радиации УЗКВ-1 для преобразователей ИПВТ-03 до 16 шт.
6. Кабель подключения к персональному компьютеру, 10 м 1 шт.
7. Кабель USB, 1м 1 шт.
8. Диск с программным обеспечением 1 шт.
9. Свидетельство о поверке 1 экз.



  • интерфейсы связи с ПК – RS-485, RS-232 и USB;
  • возможность регистрации данных;
  • взаимозаменяемость первичных преобразователей;
  • возможность пересчёта значений различных единиц влажности (% -> °Ст.р., ppm, г/м3);
  • до 16 встроенных реле для управления внешними исполнительными устройствами;
  • отображение параметров регулирования на передней панели блока измерения;
  • наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
  • до 16 аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
  • возможность объединения приборов в измерительную сеть.
  • ИВТМ-7/8 -С-8Р-8А – 8-канальный стационарный термогигрометр, 8 “сухих” контактов реле и 8 аналоговых выходов;
  • ИВТМ-7/8-С-16Р – 8-канальный стационарный термогигрометр, 16 “сухих” контактов реле;
  • ИВТМ-7/8-С-16А – 8-канальный стационарный термогигрометр, 16 аналоговых выходов;
  • ИВТМ-7/16-С-8Р-8А -16-канальный стационарный термогигрометр, 8 “сухих” контактов реле и 8 аналоговых выходов;
  • ИВТМ-7/16-С-16А – 16-канальный стационарный термогигрометр, 16 аналоговых выходов;
  • ИВТМ-7/16-С-16Р – 16-канальный стационарный термогигрометр, 16 “сухих” контактов реле.
