СКАПО система контроля атмосферы промышленных объектов

Цена по запросу

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на СКАПО

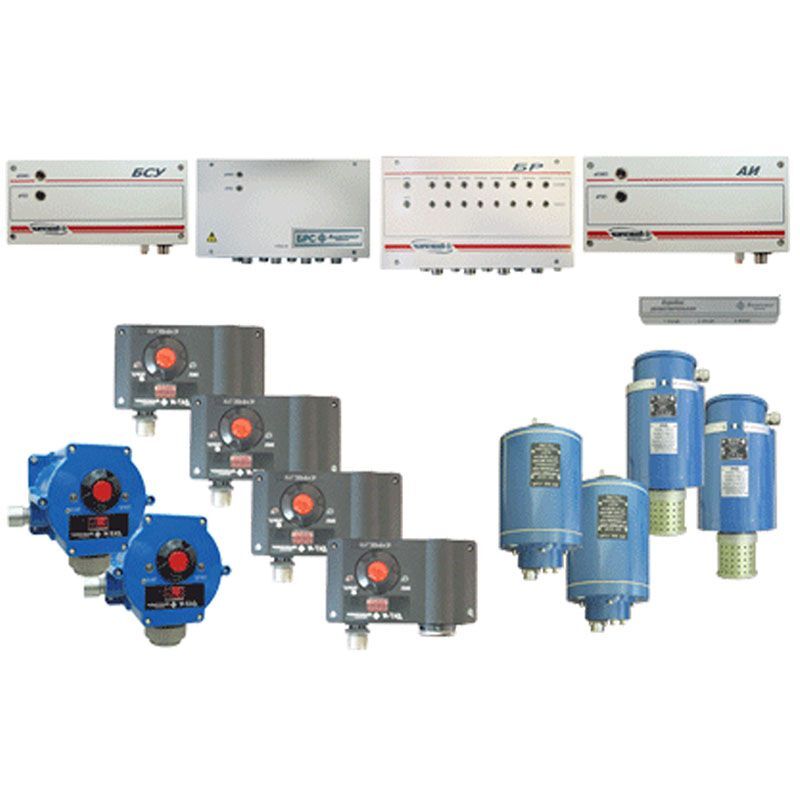

Система контроля атмосферы промышленных объектов СКАПО предназначена для обеспечения безопасности персонала и оборудования промышленных объектов от воздействия токсичных газов, взрывоопасных смесей горючих газов и паров и избытка/недостатка кислорода.

Структура системы:
– Блок сигнализации и управления (БСУ);
– Блок расширения и связи (БРС);
– Блок реле (БР);
– Адаптер интерфейса (АИ);
– Коробка разветвительная;
– Блок местной сигнализации (БМС);
– ПЭВМ;
– Датчики-газоанализаторы (ДАК, ДАМ, ДАХ-М), датчики-сигнализаторы (ДАТ-М, СТМ-30);
– Пульт контроля (для контроля режимов работы составных частей системы).

Характеристики БСУ Значение
Количество опрашиваемых БРС, шт., не более 64
Время цикла опроса БРС, с., не более 3
Количество управляемых БР, шт., не более 32
Время передачи команд управления на БР, с., не более 1
Время прогрева, мин., не более 1
Напряжение питания, В 220, 50±1 Гц
Номинальная мощность, ВА, не более 10
Температура окружающей среды, °С от -25 до +50
Диапазон атмосферного давления, кПа от 84 до 106,7 (м)
Относительная влажность окр. возд., % от 30 до 98 (при 25°С)
Габаритные размеры блока связи и управления, мм, не более 230х53х140
Масса БСУ, кг, не более 0,5
Степень пылевлагозащиты БСУ IP20
Период хранения отчета о работе системы в энергозависимой памяти, сутки, не менее 7

дискретность 30 с., задается при программировании БСУ

а) БРС исполнения ИБЯЛ.411111.036 (8 каналов) выполнены во взрывозащищенном исполнении, соответствуют ГОСТ Р 51330.0-99 и имеют маркировку взрывозащиты [Exib]IIC с выходными искробезопасными цепями с программным включением/выключением питания уровня “ib” для подключения следующих датчиков:

– ДАТ-М-04;

– ДАХ-М-04;

– ДАК исполнения ИБЯЛ.418414.071,-01 … ИБЯЛ.418414.071-08 (по отдельному заказу);

– ДАМ исполнения ИБЯЛ.407111.002 … ИБЯЛ.407111.002-02;

б) БРС исполнений ИБЯЛ.411111.036-01 (8 каналов) и ИБЯЛ.411111.036-02 (4 канала) выполнены во взрывозащищенном исполнении, соответствуют ГОСТ Р 51330.0-99 и имеют маркировку взрывозащиты [Exib]IIC с выходными искробезопасными цепями питания уровня “ib” для подключения следующих датчиков:

– ДАТ-М-01, ДАТ-М-03;

– СТМ-30-10 … С Т М-30-16;

– ДАХ-М-01, ДАХ-М-03;

– ДАК исполнения ИБЯЛ.418414.071, -01 … -08;

– ДАМ исполнения ИБЯЛ.407111.002-03 … ИБЯЛ.407111.002-49;

в) БРС исполнений ИБЯЛ.411111.036-03 (8 каналов) и ИБЯЛ.411111.036-04 (4 канала) без предъявления требований к взрывобезопасности для подключения следующих датчиков:

– ДАТ-М-05;

– ДАХ-М-05;

– ДАК исполнения ИБЯЛ.418414.071-13 … ИБЯЛ.418414.071-16;

БРС выполняет следующие функции:

1) для БРС ИБЯЛ.411111.036:

– двусторонний обмен с БСУ – передачу результатов измерения выходных токовых сигналов на БСУ и прием уставок срабатывания порогов блока реле (далее – БР) ИБЯЛ.423142.004 от БСУ ИБЯЛ.411111.035;

– питание БР и передачу команд управления на БР ИБЯЛ.423142.004;

– обеспечение двухстороннего обмена информацией с другими БРС ИБЯЛ.411111.036 по интерфейсу RS485;

2) для БРС ИБЯЛ.411111.036, -01…-04:

– обеспечение двухстороннего обмена информацией с адаптером интерфейсов (далее – АИ) ИБЯЛ.426441.006 или БСУ
ИБЯЛ.411111.044 по интерфейсу RS485 логический протокол MODBUS RTU, порт “1RS485”;

– передачу результатов измерения выходных токовых сигналов на ПЭВМ с помощью АИ ИБЯЛ.426441.006 или в информационную сеть АСУ ТП с помощью БСУ ИБЯЛ.411111.044;

– обеспечение двухстороннего обмена информацией с пультом контроля ИБЯЛ.422411.005 по интерфейсу RS485, порт “1RS485”;

– обеспечение передачи команд управления по интерфейсу RS485 на БР ИБЯЛ.423142.009 – порт “2RS485”.

Система имеет 3 варианта построения:
Функциональная схема системы СКАПО с шинной архитектурой с управлением от ПЭВМ


Функциональная схема системы СКАПО с шинной архитектурой с управлением от БСУ



Функциональная схема системы СКАПО с последовательной передачей данных с управлением от БСУ

  • Достоинства и отличительные особенности СКАПО с шинной архитектурой

    – структура системы позволяет заменить практически весь ассортимент существующих на производстве стационарных газоаналитических приборов и контролировать до 512 потенциально опасных точек;
    – широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционным и термомагнитным;
    – инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где каталитические яды нарушают нормальную работу термохимических сенсоров;
    – возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности;
    – по отдельному заказу возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС), позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности не только в операторной, но и на объекте в месте установки датчика;
    – блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций;
    – возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных.
  • Блок связи и управления (БСУ),
  • паспорт,
  • комплект ЗИП,
  • CD-диск с программным обеспечением для работы с ПЭВМ (поставляется в комплекте ЗИП).
