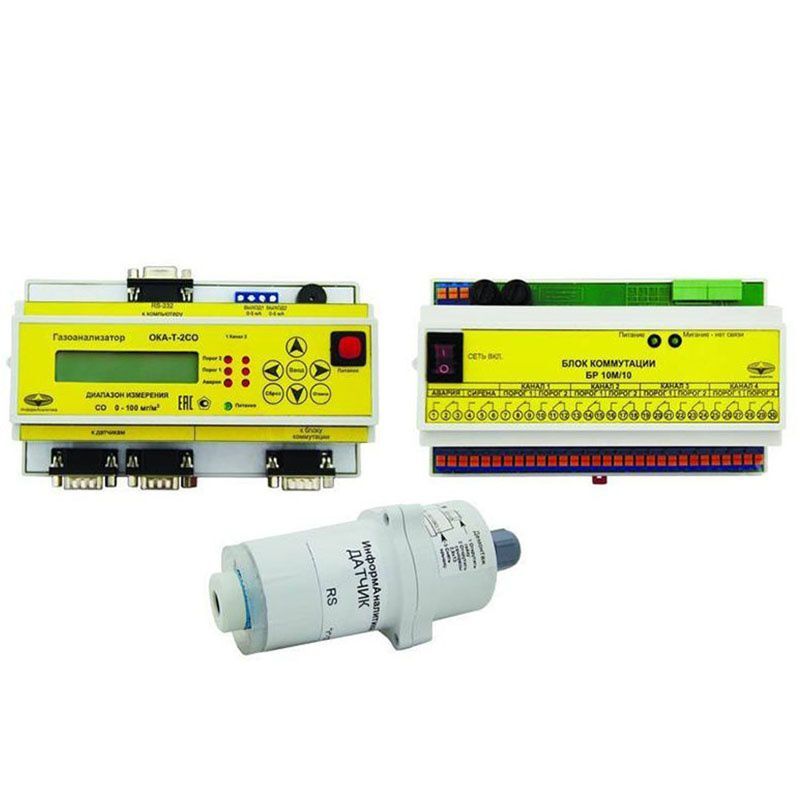

ОКА “моноблок” система загазованности (исп. И23)

Артикул: 23048

от 9636,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Опросный лист

Руководство по эксплуатации на стационарный ОКА исп. И23

Пример подключения нескольких стационарных газоанализаторов ОКА по общей цифровой линии, с использованием вспомогательных блоков

Система загазованности ОКА моноблок исполнение И23 предназначена для контроля воздуха рабочей зоны. Используются для обеспечения безопасности труда на промышленных предприятиях, в теплоэнергетике, водоснабжении и т.п.

Область применения газоанализаторов ОКА исп. И23 – производственные помещения, колодцы, подвалы, подземные коммуникации: туннели канализации, туннели связи – и другие объекты, где возможно опасное изменение состава воздуха рабочей зоны.

Число датчиков на один блок коммутации БКУ: от 1 до 32
Сигнализация: световая, цифровая, звуковая
Выходные сигналы: реле типа “сухой контакт”, RS-485 или RS-232 (по заказу), 0-5 мА или 4-20 мА (по заказу)
Степень защиты оболочки датчиков: IP54, IP65 (по заказу)
Наличие взрывозащиты: отсутствует
Рабочий диапазон температур: от -40 до +50°С
Отбор пробы: диффузионный
Межповерочный интервал: 12 мес.
Гарантия: 12 мес.

Система загазованности ОКА моноблок исполнение И23

Характеристики ОКА Значение
Относительная погрешность:

– токсичные газы в диапазоне от 1 ПДК до верхнего предела измерений

– горючие газы и диоксид углерода в диапазоне от 40 до 100 % верхнего предела измерения

 ± 25 %
Абсолютная основная погрешность определения кислорода (О2) ± 1,0 % (об.)
Время установления показаний, с:

– горючие газы

– кислород, при температуре воздуха у блока датчиков:

– t = 50°С

– t = 25°С

– t = 0°С

– t = -40°С

– хлор, диоксид азота

– фтороводород, хлороводород

– прочие каналы измерения



15



15

20

35

80

30

300

120
Степень пылевлагозащиты:

– блок датчиков (моноблок) ОКА

– монтажная коробка МКТ-1

– блок коммутации и управления БКУ



– блок реле БР 10М



IP54 (по запросу IP65)

IP65

IP40 (без внешнего бокса), с внешним боксом – определяется степенью защиты бокса

IP40 (без внешнего бокса), с внешним боксом – определяется степенью защиты бокса
Выходные сигналы системы ОКА моноблок RS-485

токовый выход 0-5 или 4-20 мА (под заказ)
Индикация цифровая, световая, звуковая
Время прогрева блока датчиков ОКА, не более:

– каналы определения О2 и горючих газов

– каналы токсичных газов и СО2



15 с

15 мин
Потребляемая мощность на канал измерения, ВА: 2
Габаритные размеры системы ОКА моноблок, мм:

– блок датчиков

– монтажная коробка МКТ-1

– блок коммутации РП (ретранслятор-передатчик)

– блок коммутации и управления БКУ

– блок реле БР 10М



74х74х150

160х160х60

160х160х60

110х160х65

110х160х65
Масса, кг:

– блок датчиков

– монтажная коробка МКТ-1

– блок коммутации РП (ретранслятор-передатчик)

– блок коммутации и управления БКУ

– блок реле БР 10М



0,2

0,5

0,5

1,0

1,0
Длина кабеля между датчиком и блоком индикации до 1200 м
Средняя наработка на отказ, ч 15000
Средний срок службы газоанализатора ОКА моноблок, лет 10
Межповерочный интервал, мес. 12
Гарантийный срок эксплуатации газоанализатора ОКА моноблок, мес. 12
Условия эксплуатации системы загазованности ОКА моноблок
Температура окружающей среды:

– для блока датчика

– для блока индикации



от -40°С до +50°С

от -20°С до +50°С
Относительная влажность 95% (при 30°С)
Атмосферное давление 84 – 106,7 кПа
Определяемый компонент Диапазон измерений Диапазон показаний Порог срабатывания сигнализации по умолчанию*
Оксид углерода (СО) 0 – 100 мг/м3 0 – 120 мг/м3 20 мг/м3 и 100 мг/м3
Сероводород (H2S) 0 – 30 мг/м3 0 – 36 мг/м3 10 мг/м3
Диоксид серы (SO2) 0 – 100 мг/м3 0 – 120 мг/м3 10 мг/м3
Диоксид азота (NO2) 0 – 20 мг/м3 0 – 24 мг/м3 2 мг/м3
Хлороводород (HCl) 0 – 20 мг/м3 0 – 24 мг/м3 5 мг/м3
Хлор (Cl2) 0 – 25 мг/м3 0 – 30 мг/м3 1 мг/м3 и 20 мг/м3
Фтористый водород (HF) 0 – 2,5 мг/м3 0 – 3,0 мг/м3 0,5 мг/м3 и 2,5 мг/м3
Аммиак (NH3) 0 – 600 мг/м3 0 – 720 мг/м3 20 мг/м3, 60 мг/м3 и 500 мг/м3
Диоксид углерода (СО2) 0 – 5 об.% 0 – 6 об.% 0,5 об.%
Кислород (О2) 0 – 30 об.% 0 – 36 об.% 18 об.% на понижение
Метан (СН4) 0 – 3300 мг/м3 0 – 3300 мг/м3 300 мг/м3
Сумма горючих газов с градуировкой по: 10% НКПР
водороду (Н2) 0 – 2,0 % 0 – 2,5 % 0,4 об.%
метану (СН4) 0 – 2,20 об.% 0 – 2,55 об.% 0,44 об.%
пропану (С3Н8) 0 – 0,85 об.% 0 – 1,0 об.% 0,17 об.%
гексану (С6Н14) 0 – 17,5 мг/л 0 – 20 мг/л 3,5 мг/л

Преимущества применения стационарных газоанализаторов «ОКА» при подключении нескольких газоанализаторов и вспомогательных блоков в общую цифровую линию связи:

  • Возможно создание измерительных систем различного уровня сложности
  • Отдельные блоки (газоанализаторы, блоки коммутации) могут размещаться вблизи функционально связанных устройств; расстояние между блоками системы может достигать 1200 метров
  • Реализована возможность наращивания системы как по числу точек контроля, так и по выполняемым функциям
  • Ежегодной поверке подлежит каждый газоанализатор ОКА, при этом он может быть отключён без нарушения функционирования оставшейся части системы
  • Система может быть адаптирована под конкретный проект и алгоритм функционирования программными и аппаратными средствами
  • Расход кабельной продукции при монтаже существенно снижен по сравнению с многоканальными газоанализаторами, изготовленными по традиционным схемам.

С использованием газоанализаторов ОКА могут быть созданы измерительные системы различного уровня, от простейших, использующих в своём составе только один газоанализатор до сложных, объединяющих любое, необходимое для решения задач контроля, число одноканальных газоанализаторов.

Наименование

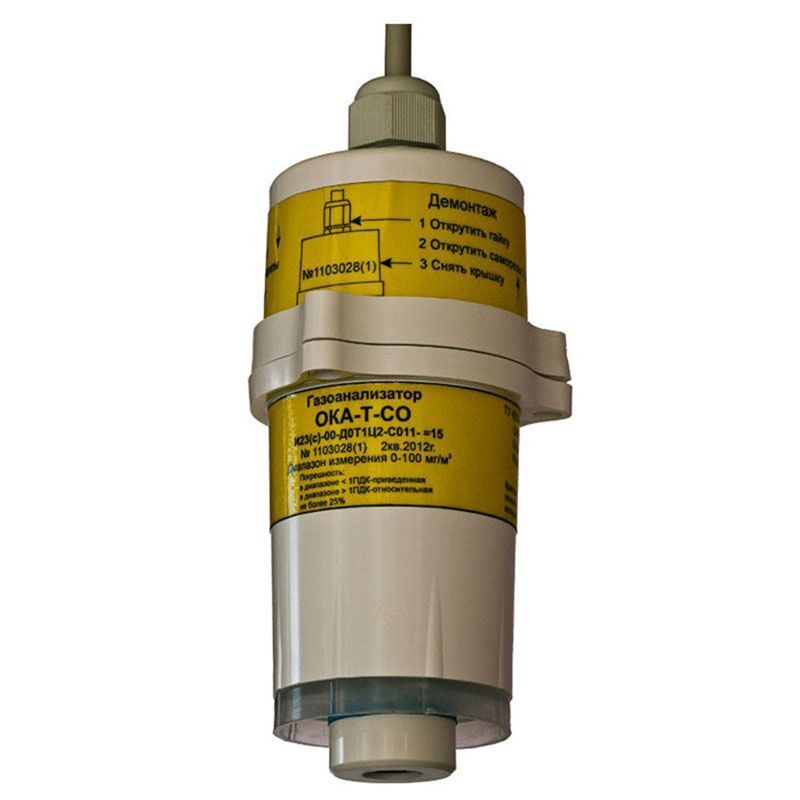

Блок датчика ОКА моноблок (исполнение И23)

Принцип работы газоанализатора ОКА моноблок основан на преобразовании измеряемых концентраций в электрические параметры первичных датчиков (сенсоров).

В датчиках ОКА применяются следующие типы сенсоров:

  • электрохимические (для измерения концентраций О2, СО, Cl2, NH3, H2S, SO2, HF, HCl, NO2);
  • термокаталитические и полупроводниковые (для измерения довзрывоопасных концентраций суммы горючих газов);
  • оптические (для измерения концентраций CH4, C3H8, CO2).

Газоанализатор ОКА представляет собой моноблок, в котором установлены чувствительные элементы и световая индикация. Газоанализатор имеет цифровой (RS485) и/или аналоговый выход (0-5 мА или 4-20 мА).

Текущие показания любого из каналов измерения сравниваются с заданными при заказе пороговыми уровнями. При превышении пороговых уровней загазованности по токсичному или горючему газу или при выходе содержания кислорода за заданные пороговые уровни, выдаётся световой сигнал оповещения.

В газоанализаторах ОКА моноблок с установленными токовыми выходами предусмотрена возможность снятия показаний с помощью внешнего устройства регистрации электрического тока по стандарту, указанному у разъёмов токовых выходов (0 – 5 мА или 4 – 20 мА).

Управление режимами работы газоанализатора ОКА осуществляется с помощью блока коммутации БКУ либо с помощью ПК.

Индикация – световая.
Блок реле БР 10

Предназначен для управления внешними устройствами (вентиляция, звуковое оповещение и т.п.) посредством реле. В базовой комплектации в блоке реле БР10 размещен преобразователь питания. Блок реле содержит в своём составе до 10 реле для управления внешними устройствами по сигналам загазованности. БР10 одновременно может служить источником питания газоанализаторов ОКА моноблок и других блоков системы.Блок реле БР10 выпускается с питанием от сети ~220 В 50 Гц, со встроенным преобразователем питания 220 В – 24 В. Встроенный преобразователь питания можно использовать для блоков датчиков и блоков индикации. В случаи использования внешних блоков питания, встроенный преобразователь питания используется для питания блока реле БР10. В этом случаи линию питания к блоку реле БР10 подключать не нужно. Связь с газоанализаторами и другими блоками, подключенными к общей цифровой линии, осуществляется по интерфейсу RS- 485.

Встроенный преобразователь питания:
– выходное напряжение – 24 В
– максимальная мощность, отдаваемая в линию питания- 15 Вт
Интерфейс связи: RS-485
Индикация: светодиодная индикация наличия питания и установки связи по цифровому каналу
Крепление: на дин-рейку.

Блок реле БР10 может быть сконфигурирован как:

  1. Ведущее устройство. В этой конфигурации блок реле БР10 может работать при условии логического объединения реле максимум с 16-ю блоками датчиков.
  2. Ведомое устройство. В этой конфигурации блок реле БР10 работает под управлением блока коммутации и управления БКУ, в составе системы с 32-я адресуемыми блоками (это могут быть: газоанализаторы, блоки реле БР10).

Конфигурирования блока реле выполняется с помощью сервисного программного обеспечение (идет в комплекте поставки).
Блок коммутации и управления БКУ

Служит для управления адресуемыми устройствами (газоанализаторами и блоками БР10М). Индицирует текущую концентрацию по каналам измерения, обеспечивает световую и звуковую сигнализацию превышения порогов или аварии системы. Блок коммутации БКУ предназначен для:

  • Организации работы следующих блоков, при соединении их к общей цифровой линии связи:
    – газоанализаторов (блоков датчиков);
    – блоков коммутации БР10;
  • Индикации:
    – текущих концентраций, полученных от газоанализаторов (моноблоков) по цифровой линии связи;
    – превышений порогов по всем газоанализаторам, подключенным к общей цифровой линии связи
    – индикация «Авария» при потере связи с любым из блоков, подключенных к общей цифровой линии связи.
  • Ведения журнала, с записью данных о концентрации, превышении порогов в энергонезависимую память.
  • Трансляции данных, полученных от газоанализаторов, к компьютеру.
  • Сервисные функции:
    – установка нулевых значений для выбранного газоанализатора;
    – включение/исключение блоков из списка опрашиваемых.

Питание:

– номинальное значение – 24 В, 50 мА;

– диапазон питающих напряжений – от 9 В до 30 В.
Интерфейс связи:

– для внутренней сети – RS-485, гальваническая развязка от цепи питания до 500 В.
– для внешней сети/выход на ПК – RS-485, либо выход на ПК RS-232; гальваническая развязка от цепи питания до 1000 В постоянного тока.
Максимальное количество подключаемых к линии связи активных блоков (устройств): 32.
Адресное пространство (максимальное количество подключаемых к линии связи активных адресуемых устройств): 32.
Индикация: цифровая, световая, звуковая.
Крепление: на дин-рейку.

Связь с блоками датчиков и другими блоками, подключенными к общей цифровой линии осуществляется по интерфейсу RS-485 (Х2.1). Для прокладки лини обычно используется четырехжильный кабель, два провода из которого используются для передачи данных (далее линия связи) и еще два для подачи питания (далее линия питания). В блоке коммутации БКУ имеется разъем «Доп. вход питания – 24 В, предназначенный для ввода питающего напряжения в линию питания. Также коммутацию питания можно осуществить через монтажную коробку МКТ-1. Питание блока коммутации БКУ осуществляется от линии питания.

Блок коммутации БКУ выполняется в двух вариантах (оговаривается при заказе):
1) с интерфейсом RS-232 (Х2.3) для связи с ПК одного блока коммутации БКУ;
2) с интерфейсом RS-485 (Х2.2) для соединения нескольких блоков коммутации БКУ (до 32-х) к общей линии связи (внешняя сеть) и последующим соединением с ПК. Для подключения к ПК используются либо интерфейсные платы с RS-485, либо преобразователи интерфейсов в RS-485.
Для работы с ПК требуется специальное программное обеспечение (идет в комплекте поставки). Конкретный вариант программного обеспечения оговаривается при заказе.
Имеется возможность выводить информацию о текущих концентрациях, порогах, состояние реле (бока реле БР10) на ПК.

Блок коммутации БКУ подсоединяется к линии питания и RS-485 через монтажную коробку либо напрямую (в зависимости от удобства расположения и монтажа). Рекомендуемый тип кабеля – 4-жильный кабель LIYY 4×0.75.
Блок питания внешний БП-35-24 (БП-60-24)

Служит  для обеспечения напряжением питания всех блоков, работающих по общей цифровой линии, за исключением блоков БР10М. Подключается через монтажную коробку.
Блок коммутации РП (ретранслятор-передатчик)

Служит для ретрансляции цифровых сигналов с целью создания разветвлённых линий связи или обеспечения связи с удалёнными адресуемыми устройствами.

Блок коммутации РП по сути является ретранслятором RS-485 и используется в случаи если необходима длинна линии связи большая чем 1200 м, либо для организации длинных (до 1200 м) ответвлений линии связи.

В блоке коммутации РП имеется 4 клеммные колодки, 2 из которых используются для продолжения линии (транзит 1 и транзит 2), и две для разветвления линии (отвод 1 и отвод 2). Также имеется клеммная колодка для коммутации аналогового токового выхода. Суммарная длинна отвода может достигать 1200 метров. Блок коммутации РП не имеет адреса, но является активным устройством (по нагрузке на линию RS-485 эквивалентен одному устройству). Нагрузочная способность каждого отвода блока коммутации РП составляет 32 устройства, т.е. каждый отвод является отдельной линией, не нагружающей линию, от которой производится ответвление.

Питание:

– номинальное значение – 24 В, 50 мА;

– диапазон питающих напряжений – от 9 В до 30 В.
Отводы: RS-485, гальваническая развязка от цепи питания до 500 В постоянного тока. Сигнальные цепи отвод 1 – отвод 2 гальванически связаны.
Количество подключаемых активных блоков к отводу 1 или отводу 2: до 32.
Максимальная длинна отводов: до 1200 м
Крепление: на щит/стену
Монтажная коробка МКТ-1

Служит для монтажа кабельных соединений блоков, работающих по общей цифровой линии.

Предназначена для упрощения прокладки кабеля и организации коротких отводов от линии связи (до 15 м).

Питание: не требуется (пассивное устройство).

Максимальная длина отводов: до 15 м. Рекомендуется использовать как можно меньшую длину отводов.

Крепление: на щит/стену.

В коробке имеется 4 клеммные колодки, 2 из которых используются для продолжения линии (транзит 1 и транзит 2), и две для подключения устройств (отвод 1 и отвод 2). Также имеется клеммная колодка для коммутации аналогового токового выхода. Монтажная коробка МКТ-1 не нагружает линию связи, каждый отвод является частью этой линии (транзит 1 – транзит 2), поэтому длинна отводов не может быть большой. Длинна отводов не должна превышать 15 метров. Рекомендуется использовать как можно меньшую длину отводов. Суммарная длинна кабелей, соединяющих коробки (транзит 1 и 2) – не более 1200 метров.
Кабель тестовый USB

Предназначен для проверки работоспособности системы. Проверка работоспособности системы производится с использованием ПК и тестового кабеля USB. В тестовый кабель USB встроен преобразователь напряжения, предназначенный для обеспечения питания газоанализатора (блока датчиков) от порта USB.
Комплект кабелей и аксессуаров для прокладки кабеля
