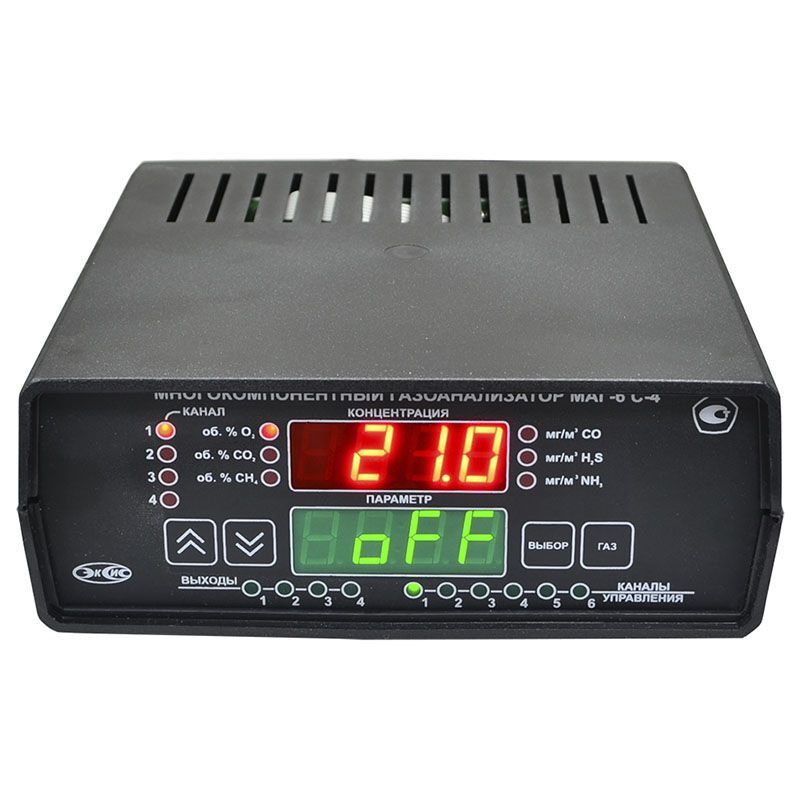

МАГ-6 С-X стационарный газоанализатор со встроенными датчиками и компрессором

от 31680,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на МАГ-6 C-Х


Стационарный газоанализатор МАГ-6 С-Х со встроенным компрессором предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до шести газов одновременно.

Область применения газоанализатора МАГ-6 С-Х: технологические процессы в промышленности, энергетика, сельское хозяйство, станции очистки сточных вод и другие отрасли хозяйства.

МАГ-6С-Х применяется для измерения концентрации газов: аммиака (NН3), сероводорода (Н2S), диоксида углерода (CO2), кислорода (О2), оксида углерода (CO), метана (CH4), диоксида азота (NO2), диоксида серы (SO2).

Тип преобразователя (датчика): встроенный
Количество каналов измерения: от 1 до 6
Сигнализация: световая, цифровая, звуковая
Выходные сигналы: 4 контакта реле, 2 токовых выхода (4-20, 0-5, 0-20мА), USB, RS-232, RS-485, протокол MODBUS RTU
Степень защиты оболочки: IP20
Наличие взрывозащиты: отсутствует
Рабочий диапазон температур: от -20 до +40°С
Память: до 30000 точек статистики
Отбор пробы: принудительный за счет встроенного компрессора
Напряжение питания: 220В
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

МАГ-6 С-X стационарный газоанализатор со встроенными датчиками и компрессором



Дополнительное оснащение для МАГ-6 С-Х

Наименование Значение
Количество каналов измерения От 1 до 6
Производительность внутреннего побудителя расхода,

дм3/мин (в приборах, оснащенных побудителями расхода)

От 0,1 до 0,5
Рекомендуемый расход анализируемого газа, дм3/мин От 0,1 до 0,5
Время прогрева газоанализатора, мин, не более 5
Предел допускаемой вариации выходного сигнала

газоанализатора, в долях от предела допускаемой основной погрешности

0,5
Пределы допускаемого изменения выходного сигнала стационарного газоанализатора в течение 24 ч непрерывной работы, в долях от пределов допускаемой основной

погрешности

0,5
Напряжение питания 220±10 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более 15
Степень пылевлагозащиты IP20
Наличие взрывозащиты Отсутствует
Интерфейс связи с компьютером RS-232, RS-485, USB
Нагрузочная способность реле 7А при 220В
Токовый выход:

Диапазон изменения выходного тока, мА

Дискретность изменения выходного тока, мкА Максимальное сопротивление нагрузки, Ом



4…20, 0…5; 0..20

19.5; 4.9; 19.5

300; 1000; 300

Длина линии связи, не более:

RS-232

RS-485

USB



15 м

1000 м

3 м

Масса прибора, не более 1 кг
Габаритные размеры прибора, мм, не более 178х180х75
Средний срок службы 5 лет
Средняя наработка на отказ, ч (без учета срока службы сенсоров) 15000
Рабочий диапазон температур от -20 до +40 оС
Относительная влажность (без конденсации влаги) от 10 до 95%



Атмосферное давление от 84 до 106,7 кПа
Определяемый компонент (измерительный

канал)



Диапазон измерений

Пределы допускаемой основной погрешности газоанализатора Номинальное времени установления

показаний Т0,9ном, с

Кислород От 0,0 до 30,0 % (об.д.)

От 0,0 до 100,0 % (об.д.)

± 0,4 % (об.д.)

± 1,0 % (об.д.)

30
Монооксид

углерода

От 0 до 20 мг/м3

Св. 20 до 500 мг/м3

± 4 мг/м3

± 20 % отн.

30
Диоксид углерода От 0,0 до 1,0 % (об.д.)

От 0,0 до 10,0 % (об.д.)

±(0,02+ 0,05·Cвх) % (об.д.)

±(0,1+ 0,05 · Cвх) % (об.д.)

30
Метан От 0,0 до 2,0 % (об.д.)

Св. 2,0 до 5,0 % (об.д.)

± 0,2 % (об.д.)

± 10 % отн.

30
Аммиак От 0 до 20 мг/м3

Св. 20 до 70 мг/м3

± 4 мг/м3

± 20 % отн.

60
Сероводород От 0 до 10 мг/м3

Св. 10 до 140 мг/м3

± 2 мг/м3

± 20 % отн.

60
Диоксид серы От 0 до 10

Св.10 до 50

± 2,5 мг/м3

± 25 % отн.

60
Диоксид азота От 0 до 2

Св. 2 до 35

± 0,5 мг/м3

± 25 % отн.

60
Примечание: Cвх – массовая концентрация определяемого компонента на входе датчика, мг/м3.





Определяемый компонент

Пределы допускаемых дополнительных погрешностей газоанализатора от изменения:
температуры на каждые 10 оС давления на каждые 3,3 кПа относительной влажности
Кислород 1,0 0,7 0,5
Монооксид углерода 1,0 0,2 0,5
Диоксид углерода 0,5 0,7 1,0
Метан 0,2 0,7 0,5
Аммиак 1,0 0,2 0,5
Сероводород 1,0 0,2 0,5
Диоксид серы 1,0 0,2 0,5
Диоксид азота 1,0 0,2 0,5
Примечание – относительно условий, при которых проводилось определение основной погрешности.
  • встроенный компрессор;
  • возможность измерения и регистрации концентрации до шести газов одновременно;
  • звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
  • наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • связь с компьютером по интерфейсам RS-232, RS-485 и USB;
  • возможность протоколирования результатов измерений – до 30000 точек статистики;
  • наличие двух аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
  • возможность объединения приборов в измерительную сеть.
  • газоанализатор МАГ-6 С-Х со встроенными датчиками;
  • руководство по эксплуатации и паспорт;
  • измерительный преобразователь к МАГ-6 С-X.



Поставляется по отдельному заказу:

  • кабель для подключения к компьютеру;
  • кабель USB;
  • диск с программным обеспечением.
