ДАМ датчики-газоанализаторы термомагнитные ИБЯЛ.407111.002

Артикул: 21127

от 125520,00 руб

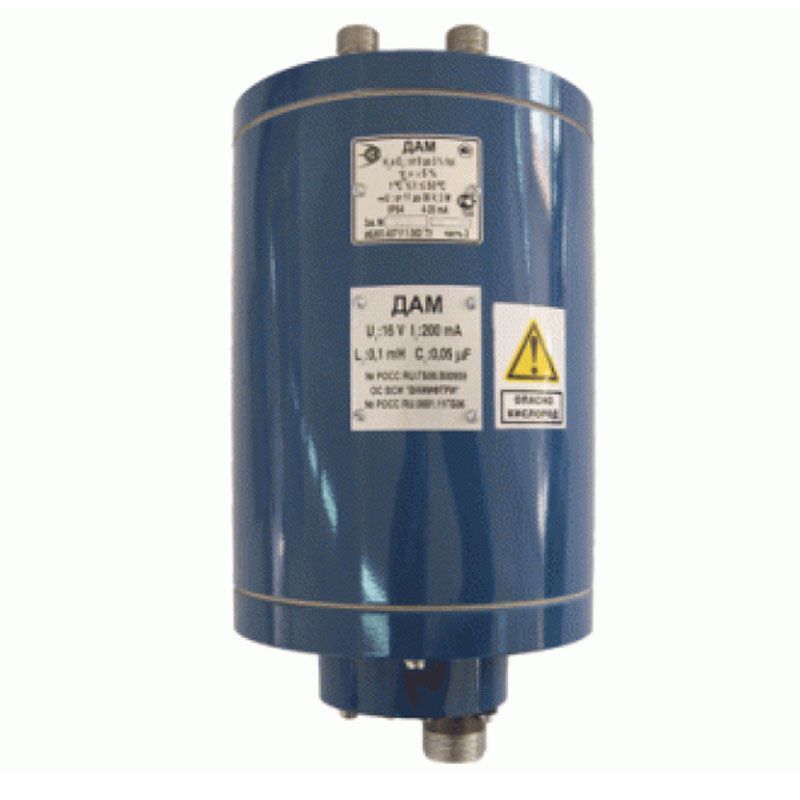

ДАМ датчики-газоанализаторы термомагнитные ИБЯЛ.407111.002, -01..-49 предназначены для автоматического измерения концентрации одного компонента (кислорода, водорода, диоксида углерода, дейтерия) в воздухе рабочей зоны помещений и наружных установок.

Область применения:
1. Системы контроля технологических процессов энергетики, нефтехимической, химической отрасли;
2. Система контроля атмосферы промышленных объектов повышенной опасности СКАПО и совместно с БПС-21М.

Принцип действия – термомагнитный или термокондуктометрический.
Тип газоанализаторов – стационарный.
Рабочее положение вертикальное – датчиком вверх.

Внесены в Государственный реестр СИ. Поставляются с первичной поверкой.

Датчики-газоанализаторы стационарные ДАМ

№ п/п Наименование Цена с НДС (20%), руб.
1 ДАМ ИБЯЛ.407111.002-03 (погрешность gд.= ± 6,0 %), для БПС-21М (взрывозащ.), на О2 135 240
2 ДАМ ИБЯЛ.407111.002-05 ...-10; -12; -14 (погрешность gд.= ± 4,0 %), для БПС-21М (взрывозащ.), на О2 135 240
3 ДАМ ИБЯЛ.407111.002-06 ...-09 (погрешность gд.= ± 2,5 %), для БПС-21М (взрывозащ.), на О2 151 440
4 ДАМ ИБЯЛ.407111.002-04; -11; -13 для БПС-21М (взрывозащ.) (погрешность gд.= ± 2,5 %), на О2 151 440
5 ДАМ ИБЯЛ.407111.002-15 для БПС-21М (взрывозащ.) шкала: 0-21 % О2 в возд. (погрешность gд.= ± 2,5 %) 154 880
6 ДАМ ИБЯЛ.407111.002-16, для БПС-21М (взрывозащ.), шкала: 0-30 % О2 в возд. (погрешность gд.= ± 4,0 %) 138 550
7 ДАМ ИБЯЛ.407111.002-16, для БПС-21М (взрывозащ.), шкала: 0-30 % О2 в возд. (погрешность gд.= ± 2,5 %) 154 880
8 ДАМ ИБЯЛ.407111.002-17 (О2 в С2Н2), для БПС-21М (взрывозащ.) 173 280
9 ДАМ ИБЯЛ.407111.002-18, -20, -21, -25…-29, для БПС-21М (взрывозащ.), на Н2 (погрешность gд.= ± 5,0 %) 127 920
10 ДАМ ИБЯЛ.407111.002-20, -21, -28, -29, для БПС-21М (взрывозащ.), на Н2 (погрешность gд.= ± 2,5 %) 144 180
11 ДАМ ИБЯЛ.407111.002-19, -22…-24, для БПС-21М (взрывозащ.), на Н2 127 920
12 ДАМ ИБЯЛ.407111.002-30 ...-32, для БПС-21М (взрывозащ.), на О2 в H2 127 920
13 ДАМ ИБЯЛ.407111.002-33 ...-37, для БПС-21М (взрывозащ.), на СО2 в N2 127 920
14 ДАМ ИБЯЛ.407111.002-42; -45; -46 для БПС-12М (взрывозащ.), на О2 в дымовых газах 136 470
15 ДАМ ИБЯЛ.407111.002-43; -44 для БПС-12М (взрывозащ.) (погрешность gд.= ± 2,5 %), на О2 в дымовых газах 152 870
16 ДАМ ИБЯЛ.407111.002-47 ...-49 для БПС-12М (взрывозащ.), на Н2 в N2 (погрешность gд.= ± 5,0 %) 125 520
17 ДАМ ИБЯЛ.407111.002-47 ...-49 для БПС-12М (взрывозащ.), на Н2 в N2 (погрешность gд.= ± 2,5 %) 141 850



Дополнительное оснащение для ДАМ

№ п/п Наименование Цена с НДС (20%), руб.
1 БМС блок местной сигнализации ИБЯЛ.411531.005; -01…-22 11 800
2 Вентиль точной регулировки (ВТР-1) латунь ИБЯЛ.306577.002 7 490
3 Выносной блок управления и индикации ИБЯЛ.421252.001-01 для ДАМ (ИБЯЛ.407111.002; ...-02), ДАК (ИБЯЛ.418414.071; …-08, -22) 8 690
4 Индикатор расхода газа ИР ИБЯЛ.418622.003-05 1 030
5 Пульт контроля ИБЯЛ.422411.005 для калибровки ДАМ (ИБЯЛ.407111.002-03…-49) 35 450

Характеристики ДАМ

Значения

Способ забора пробы:

– исполнения ИБЯЛ.407111.002-15, -16, -22, -23, -24

– исполнения ИБЯЛ.407111.002-03,..,-49



диффузионный или принудительный

принудительный

Принцип действия:

– исполнения ИБЯЛ.407111.002, -01 … -17, -42 … -46

– исполнения ИБЯЛ.407111.002-18 … -41, -47 … -49



термомагнитный

термокондуктометрический

Выходные сигналы токовый выход 4 – 20 мА (кроме ДАМ ИБЯЛ.407111.002, -01, -02)

RS-485, протокол связи MODBUS-RTU (только для ДАМ ИБЯЛ.407111.002 -03…-49)

Маркировка взрывозащиты ДАМ 1Exd[ib]IICT6X
Степень пылелвгозащиты IP54
Напряжение питания от источника постоянного тока 11 – 36 В
Потребляемая мощность датчиков ДАМ, не более 3 Вт
Ток потребления, не более 165 мА
Габаритные размеры датчиков ДАМ, не более, мм:

– ИБЯЛ.407111.002-03,..,-17, -42,..,-46

– ИБЯЛ.407111.002-18,..,-41, -47, -48, -49

– ИБЯЛ.407111.002-15, -16

– ИБЯЛ.407111.002-22, -23, -24



165х130х250

165х130х280

165х130х235

165х130х265

Масса датчиков ДАМ, не более, кг 5,0
Расход анализируемой среды (0,75 ± 0,25) л/мин
Время прогрева газоанализатора 60 мин.
Длина трехпроводной линии связи, при установке датчиков – газоанализаторов ДАМ во взрывоопасных зонах и работе совместно с блоком БПС21, не более (при электрической емкости не более 0,25 мкФ; индуктивности не более 1 мГн, омическое сопротивление 7 Ом на жилу)

1 км
Средняя наработка на отказ, ч, не менее 20000
Срок службы датчиков 10 лет
Межкалибровочный интервал:

– для исполнений ИБЯЛ.407111.002-06…-09, -14, -15, -17, -38…-41

– для остальных исполнений



6 мес.

46 и 30 дней

Гарантийный срок эксплуатации газоанализаторов ДАМ:

– исполнения ИБЯЛ.407111.002-03, -04…-49

– исполнения ИБЯЛ.407111.002, -01 и -02



18 месяцев

12 месяцев

Условия эксплуатации газоанализаторов ДАМ
Температура окружающей среды:

– ДАМ ИБЯЛ.407111.002-01, -15, -16

– ДАМ ИБЯЛ.407111.002

– ДАМ ИБЯЛ.407111.002-02

– остальные модификации



от -40 до +50°С

от -10 до +60°С

от +5 до +45°С

от +1 до +50°С

Относительная влажность воздуха до 80 % (при 35°С и более низких температурах без конденсации влаги)
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.)

от 84 до 294 кПа (от 630 до 2205 мм.рт.ст.) – под заказ для исп. ИБЯЛ.407111.002-18,..,-41, -47, -48, -49 с принудительным отбором пробы

Питание газоанализаторов ДАМ, в зависимости от условий установки:

1. При установке газоанализаторов ДАМ в невзрывоопасных зонах:

  • от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042 (всех модификаций)
  • от блока питания и сигнализации БПС-21М-М ИБЯЛ.411111.042-04
  • от блока расширения и связи БРС (всех модификаций)
  • от источника напряжения постоянного тока с выходным напряжением от 11 до 36 В с максимальным выходным током не менее 200 мА



2. При установке газоанализаторов ДАМ во взрывоопасной зоне:

  • от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01, -02, -05, -07, -08, -10, -11, -13, -14, -16, -17, -19, -20, -22
  • от блока питания и сигнализации БПС21 ИБЯЛ.411111.034 … -03, -06 … -09, -12 … -14
  • от блока расширения и связи БРС ИБЯЛ.411111.036-01,-02
Обозначение датчиков ДАМ Определяемый компонент Диапазон измерений,
объемная доля, %
Пределы допускаемой основной приведенной погрешности газоанализатора (g д), % Номинальное время установления выходного сигнала газоанализаторов, Т0,9, с Состав анализируемой среды
ДАМ ИБЯЛ.407111.002

снят с производства!

O2 0 – 30 ± 2,5 Кислород – воздух
ДАМ ИБЯЛ.407111.002-01

снят с производства!

0 – 30 ± 2,5
ДАМ ИБЯЛ.407111.002-02

снят с производства!

0 – 10 ± 7,5 Кислород – ацетилен
ДАМ ИБЯЛ.407111.002-03 O2 0 – 2 ± 6,0 120 Кислород-аргон
ДАМ ИБЯЛ.407111.002-04 0 – 5 (± 2,5)* 120 Кислород-азот
ДАМ ИБЯЛ.407111.002-05 0 – 5 ± 4,0 120
ДАМ ИБЯЛ.407111.002-06 0 – 10 ± 4,0 (± 2,5)* 80
ДАМ ИБЯЛ.407111.002-07 0 – 30 ± 4,0 (± 2,5)* 80
ДАМ ИБЯЛ.407111.002-08 0 – 50 ± 4,0 (± 2,5)* 80
ДАМ ИБЯЛ.407111.002-09 15 – 30 ± 4,0 (± 2,5)* 80
ДАМ ИБЯЛ.407111.002-10 O2 0 – 2 ± 4,0 150 Кислород – дымовой газ**
ДАМ ИБЯЛ.407111.002-11 0 – 5 (± 2,5)* 150
ДАМ ИБЯЛ.407111.002-12 0 – 5 ± 4,0 150
ДАМ ИБЯЛ.407111.002-13 0 – 10 (± 2,5)* 100
ДАМ ИБЯЛ.407111.002-14 0,0 – 10 ± 4,0 100
ДАМ ИБЯЛ.407111.002-15 0,0 – 21 ± 2,5 90 Кислород – воздух
ДАМ ИБЯЛ.407111.002-16 0,0 – 30 ± 4,0 (± 2,5)* 90
ДАМ ИБЯЛ.407111.002-17 0 – 10 ± 7,5 90 Кислород – ацетилен
ДАМ ИБЯЛ.407111.002-18 Н2 0 – 1 ± 5,0 180 Водород-азот
ДАМ ИБЯЛ.407111.002-19 0 – 2 ± 4,0 180
ДАМ ИБЯЛ.407111.002-20 0 – 3 ± 5,0 (± 2,5)* 180
ДАМ ИБЯЛ.407111.002-21 60 – 100 ± 5,0 (± 2,5)* 120
ДАМ ИБЯЛ.407111.002-22 0 – 1 ± 10,0 180 Водород – воздух
ДАМ ИБЯЛ.407111.002-23 0 – 2 ± 4,0 180
ДАМ ИБЯЛ.407111.002-24 0 – 3 ± 4,0 180
ДАМ ИБЯЛ.407111.002-25 0 – 1 ± 5,0 180 Водород-кислород
ДАМ ИБЯЛ.407111.002-26 0 – 2 ± 5,0 180
ДАМ ИБЯЛ.407111.002-27 0 – 3 ± 5,0 180
ДАМ ИБЯЛ.407111.002-28 50 – 100 ± 5,0 (± 2,5)* 120 Водород-углеводороды
ДАМ ИБЯЛ.407111.002-29 70 – 100 ± 5,0 (± 2,5)* 180
ДАМ ИБЯЛ.407111.002-30 O2 0 – 1 ± 5,0 180 Кислород-водород
ДАМ ИБЯЛ.407111.002-31 0 – 2 ± 5,0 180
ДАМ ИБЯЛ.407111.002-32 0 – 3 ± 5,0 180
ДАМ ИБЯЛ.407111.002-33 СO2 0 – 10 ± 10,0 180 Диоксид углерода-азот
ДАМ ИБЯЛ.407111.002-34 0 – 20 ± 5,0 180
ДАМ ИБЯЛ.407111.002-35 0 – 40 ± 5,0 180
ДАМ ИБЯЛ.407111.002-36 30 – 50 ± 5,0 180
ДАМ ИБЯЛ.407111.002-37 40 – 100 ± 5,0 180
ДАМ ИБЯЛ.407111.002-38 O2 0 – 1 ± 5,0 180 Кислород-дейтерий
ДАМ ИБЯЛ.407111.002-39 0 – 3 ± 5,0 180
ДАМ ИБЯЛ.407111.002-40 Дейтерий 0 – 1 ± 5,0 180 Дейтерий-кислород
ДАМ ИБЯЛ.407111.002-41 0 – 3 ± 5,0 180
ДАМ ИБЯЛ.407111.002-42 O2 0 – 2 ± 4,0 120 Кислород – дымовой газ***
ДАМ ИБЯЛ.407111.002-43 0 – 5 (± 2,5)* 120
ДАМ ИБЯЛ.407111.002-44 0 – 10 (± 2,5)* 120
ДАМ ИБЯЛ.407111.002-45 0 – 5 ± 5,0 120
ДАМ ИБЯЛ.407111.002-46 0 – 10 ± 5,0 120
ДАМ ИБЯЛ.407111.002-47 Н2 80 – 100 ± 5,0 (± 2,5)* 120 Водород-азот
ДАМ ИБЯЛ.407111.002-48 90 – 100 ± 5,0 (± 2,5)* 120
ДАМ ИБЯЛ.407111.002-49 95 – 100 ± 5,0 (± 2,5)* 120



Датчик-газоанализатор ДАМ
Комплект ЗИП
Ведомость эксплуатационных документов
Руководство по эксплуатации
Методика поверки
Ведомость ЗИП

Поставляется по отдельному заказу:

ГСО-ПГС (баллоны с поверочными газовыми смесями)
ВТР ИБЯЛ.306577.002 (вентиль точной регулировки, латунь)
ИР ИБЯЛ.418622.003-05 (индикатор расхода)
Выносной блок управления и индикации (ИБЯЛ.421252.001-01) для газоанализаторов ИБЯЛ.418414.071,-01…-08 или Пульт контроля исполнений (ИБЯЛ.422411.005)
Пульт контроля (ИБЯЛ.422411.005) для газоанализаторов ИБЯЛ.418414.071-17…-20
БМС (ИБЯЛ.411531.005-07, либо ИБЯЛ.411531.005-08) блок местной сигнализации
БПС-21М ИБЯЛ.411111.042-06, -09, – 12, -15, -18, -21, -23 …-34 (блок питания и сигнализации) и БПС-21М-М ИБЯЛ.411111.042-04
БРС ИБЯЛ.411111.036, -01,.., -04 (блок расширения и связи)
ПР-7В (побудитель расхода во взрывозащищенном исполнении)
Трубка ПВХ 4х1,5
Брызгозащитный козырек для дополнительной защиты газоанализатора от брызг
Ротаметр РМ-А-0,1 ГУЗ, КТ 4. ГОСТ 13045-81

Руководство по эксплуатации на датчик-газоанализатор ДАМ
