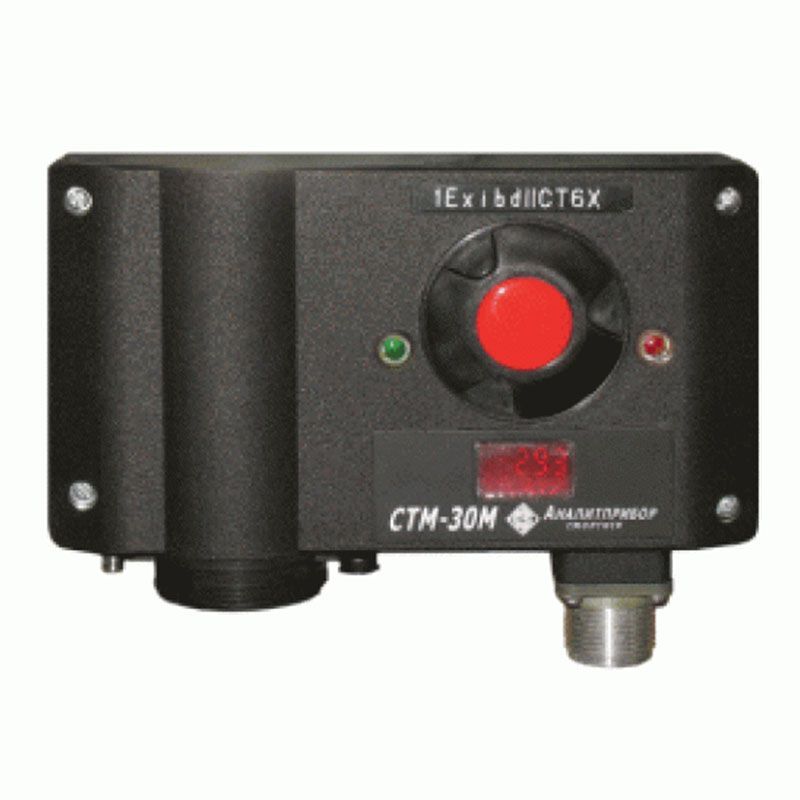

СТМ-30-10…-16 ИБЯЛ.424339.001 датчик-сигнализатор горючих газов

Артикул: 21114

от 27930,00 руб

Сигнализатор СТМ-30 – это стационарный автоматический прибор непрерывного действия, который предназначен для обеспечения безопасности взрыво- и пожароопасных объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование взрывоопасных концентраций горючих газов и паров.

СТМ-30 осуществляет непрерывный автоматический контроль довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачу сигнализации о превышении установленных пороговых значений, а также коммутацию внешних цепей при срабатывании сигнализации.

Конструктивно СТМ-30 состоит из блока сигнализации и питания (БСП), блока датчика (БД) и/или выносного датчика (ВД). Исполнения СТМ-30, СТМ-30-02, СТМ-30-04 и СТМ-30-06 также комплектуются блоком обработки информации БОИ, который позволяет осуществлять сбор информации с БСП других СТМ-30 (до 16 БСП на каждый БОИ), ее накопление, хранение и передачу в информационную систему по цифровому интерфейсу RS232 или RS485.

Принцип действия – термохимический.

Способ отбора пробы – диффузионный или принудительный, в зависимости от исполнения.

Особенности:
– конструкция сигнализаторов позволяет объединять каналы в единые информационные системы до 99 БОИ (максимально – 1584 контроля);
– срок службы термохимического датчика – 3 года при отсутствии в контролируемой атмосфере каталитических ядов и агрессивных веществ;
– сигнализаторы относятся к взрывозащищенному оборудованию и имеют маркировку взрывозащиты:
– [Exib]IIC – БСП сигнализаторов, предназначается для установки вне взрывоопасных зон;
-1ExibIICT6 Х – БД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
– 1ExibdIICT 6 –  ВД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
-1ExibIICT3 X – БД сигнализаторов СТМ-30-06, -07, -52 и -56;
– 1ExibIICT3 – ВД сигнализаторов СТМ-30-06, -07, -52 и -56.
– диапазон рабочих температур: для БСП и БОИ – от плюс 1 до плюс 50 оС, для БД и ВД – от минус 60 до плюс 150 оС (в зависимости от исполнения);
– степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды: БД, ВД – IP54, БОИ, БСП – IP20;
– межкалибровочный интервал – 6 месяцев;
– межповерочный интервал – 1 год;
– гарантийный срок – 18 месяцев для прибора, 12 месяцев для термохимического датчика. Исчисляется с даты отгрузки потребителю.

Сигнализаторы горючих газов стационарные СТМ-30-10..-16

№ п/п Наименование Цена с НДС (20%), руб.
1 СТМ-30-10 сигнализатор горючих газов. Состоит из БД (-40°..+50°С) с цифровой индикацией, диап.измерений: 0-50 % НКПР по СН4, питание: 10 - 24В от БПС-21М взрывозащищенного типа 30 660
2 СТМ-30-11 сигнализатор горючих газов. Состоит из БД (-40°..+50°С) с цифровой индикацией и ВД (-60° ..+50°С) с кабелем 2,5 м или 5,0 м; диап.измерений: 0-50 % НКПР по СН4, питание: 10 - 24В от БПС-21М взрывозащищенного типа 40 570
3 СТМ-30-12 сигнализатор горючих газов. Состоит из БД (-40°..+50°С) с цифровой индикацией и ВВД (-20° ..+180°С) с кабелем 5,0 м или 15,0 м; диап.измерений: 0-50 % НКПР по СН4, питание: 10 - 24В от БПС-21М взрывозащищенного типа 52 360
4 СТМ-30-13 сигнализатор горючих газов. Состоит из БД (-40°..+50°С) с цифровой индикацией и ВД (-60° ..+50°С) с кабелем 2,5 м или 5,0 м; диап.измерений: 0-2,2 % об. СН4, питание: 10 - 24В от БПС-21М взрывозащищенного типа 41 870
5 СТМ-30-14 сигнализатор горючих газов. Состоит из БД (-60°..+50°С) без цифровой индикации, диап.измерений: 0-50 % НКПР по СН4, питание: 10 - 24В от БПС-21М взрывозащищенного типа 27 930
6 СТМ-30-15 сигнализатор горючих газов. Состоит из БД (-60°..+50°С) без цифровой индикации и ВД (-60° ..+50°С) с кабелем 2,5 м или 5,0 м; диап.измерений: 0-50 % НКПР по СН4, питание: 10 - 24В от БПС-21М взрывозащищенного типа 35 710
7 СТМ-30-16 сигнализатор горючих газов. Состоит из БД (-60°..+50°С) без цифровой индикации и ВВД (-20° ..+180°С) с кабелем 5,0 м или 15,0 м; диап.измерений: 0-50 % НКПР по СН4, питание: 10 - 24В от БПС-21М взрывозащищенного типа 41 220



Дополнительное оснащение для СТМ-30-10..-16

№ п/п Наименование Цена с НДС (20%), руб.
1 Датчик (ИБЯЛ.413226.023) в упаковке ИБЯЛ.305649.030 для СТМ-30 4 390
2 Датчик (ИБЯЛ.413226.023-01) в упаковке ИБЯЛ.305649.030-01 для СТМ-30 (высокотемп.) 12 090
3 Комплект чувствительных элементов ИБЯЛ.305649.024 (для СТМ-30, -01…-05, -10, -11, -13…-15, -50, -51, -53…-55, -57) 1 580
4 Комплект чувствительных элементов ИБЯЛ.305649.025 (для СТМ-30-06, -07, -12, -16, -52, -56) для СТМ-30, СТМ-30М-07ДЦВ (высокотемп.) 7 200
5 Индикатор расхода газа ИР, 3 риски: л/мин -0,7; 1,0; 1,3 ИБЯЛ.418622.003 для Палладий-3, СТМ-10, СТМ-30,СОУ-1, СГГ-6М 1 030
6 Индикатор расхода газа ИР, 1 риска: л/мин 0,80 ± 0,03 ИБЯЛ.418622.003-01 для СГГ-4М, СТМ-10 1 030
Характеристики СТМ-30 Значение
Диапазон измерения:

– для сигнализаторов СТМ-30-10, -11, -12, -14, -15, -16
– для сигнализаторов СТМ-30-13

* – поверочным компонентом является метан (CH4)



от 0 до 50 % НКПР

от 0 до 2,20 % об. д.

Диапазон показаний по цифровому индикатору:

– для сигнализаторов СТМ-30-10, -11,-12

– для сигнализаторов СТМ-30-13



от 0 до 100 % НКПР

от 0 до 4,4 % об. д.

Диапазон сигнальных концентраций сигнализаторов, при заводстких порогах сигнализации:

– для сигнализаторов СТМ-30-10,-11, -12, -14, -15, -16

– для сигнализаторов СТМ-30-13



от 5 до 50 % НКПР

от 0,22 до 2,20 % об. д.

Стандартные (заводские) пороги срабатывания сигнализации:

– для СТМ-30-10, -11, -12

– для СТМ-30-14, -15, -16

– для СТМ-30-13



порог1 – 7 %НКПР, порог2 – 11 %НКПР

порог – 11 %НКПР

порог1 – 0,88 % об.д., порог2 – 2,2 % об.д.

Предел основной абсолютной погрешности:

– для сигнализаторов СТМ-30-10, -11, -12, -14, -15, -16

– для СТМ-30-13



± 5 %НКПР

± 0,2 % об.д.

Стандартная установка порогов:

– для СТМ-30-10, -11, -12

– для СТМ-30-14, -15, -16

– для СТМ-30-13 (по метану)



порог1 – 7 %НКПР, порог2 – 11 %НКПР

порог – 11 %НКПР

порог1 – 0,88 % об.д., порог2 – 2,2 % об.д.

Время срабатывания сигнализации, с не более 7
Время прогрева сигнализатора, мин, не более 5
Степень пылевлагозащиты СТМ-30 IP54
Выходные сигналы токовый выход 4-20 мА
Напряжение питания, В от 10 до 24
Потребляемая мощность, Вт, не более 2,5
Средняя наработка на отказ, ч, не менее 30000
Средний срок службы, при условии своевременной замены комплекта ЧЭ ТХД, в соответствии с их сроком службы, не менее, лет 10



Условное наименование
сигнализаторов

БД

ВД

Габаритные размеры, мм

Масса, кг

Габаритные размеры, мм

Масса, кг

СТМ-30-10

180х60х155

1,5

СТМ-30-11

65х70

0,8

СТМ-30-12

1,0

СТМ-30-13

0,8

СТМ-30-14

СТМ-30-15

65х70

0,8

СТМ-30-16

1,0



  • Датчик-сигнализатор СТМ-30
  • Блок датчика сигнализатора СТМ-30
  • Выносной датчик (для всех модиф. кроме СТМ-30-10, СТМ-30-14)
  • Комплект ЗИП
  • Ведомость эксплуатационных документов
  • Комплект эксплуатационных документов



Поставляется по отдельному заказу:

  • ГСО-ПГС (4-х литровые баллоны с поверочными газовыми смесями) с метановоздушной смесью
  • ВТР (вентиль точной регулировки) (ИБЯЛ.306249.011)
  • ИР (индикатор расхода) (ИБЯЛ.418622.003-01)
  • БПС-21М (блок питания и сигнализации) для СТМ-30 (ИБЯЛ.411111.042)
  • Пульт контроля исполнений ИБЯЛ.422411.005
  • БП-1 (блок пробоотбора)
  • БМС блок местной сигнализации (ИБЯЛ.411531.005)
  • Термохимические датчики (ТХД)
  • Выносной датчик

– ИБЯЛ.413226.093, -01 (для СТМ-30-11,-13,-15)
– ИБЯЛ.413226.093-02, -03 (СТМ-30-12,-16)

  • Фильтр:

– ИБЯЛ.061425.007 (для СТМ-30-10,-14)
– ИБЯЛ.061425.004 (для СТМ-30-11,-12,-13,-15,-16)

  • Колпачок защитный:

– ИБЯЛ.305131.033 (для СТМ-30-10, -14)
– ИБЯЛ.305131.031 (для СТМ-30-11,-12,-13,-15,-16)

  • Комплект пополнения:

– фильтр для защиты от пыли ИБЯЛ.305659.012 (СТМ-30-11, -12, -13, -15, -16)
– фильтр для защиты от пыли ИБЯЛ.305659.012-01 (СТМ-30-10,-14)

Руководство по эксплуатации СТМ-30-2ч.
