ИГС-98 газоанализатор стационарный, модификация “Д” исполнение 010

от 20400,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на стационарный газоанализатор ИГС-98, мод. “Д” исп. 010


Стационарный газоанализатор ИГС-98 модификация “Д”, исполнение 010 предназначен для непрерывного автоматического измерения содержания кислорода, токсичных и горючих газов.

Область применения газоанализатора – рабочая зона, где возможно превышение концентрации токсичных, горючих и опасных газов или снижение/повышение концентрации кислорода. В местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа, на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа и пр.

Газосигнализатор ИГС-98 модификации “Д”, исполнение 010 рекомендуется использовать в составе систем автоматического контроля загазованности А-8М, А-4М или в составе стационарного одноканального газоанализатора А-1.

Количество каналов измерения:  1 канал (газ)
Сигнализация: отсутствует
Выходные сигналы: 4-20 мА
Степень защиты оболочки: IP65
Степень взрывозащиты: 1 Ex ib d IIC T4 Gb
Рабочий диапазон температур: от -40 до +50 °С
Материал корпуса: алюминиевый сплав
Напряжение электропитания: 24В
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

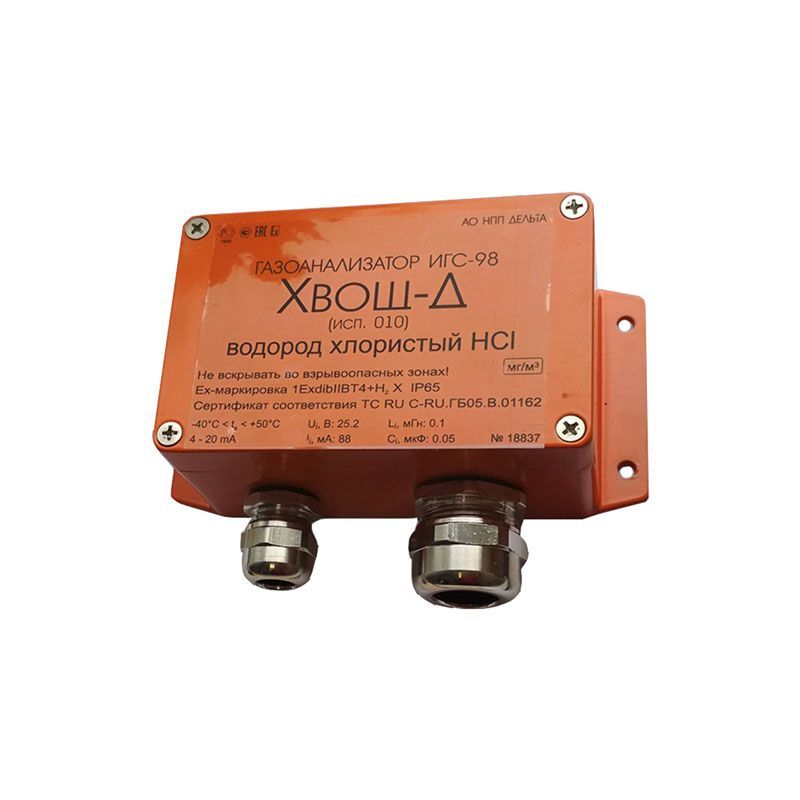

Стационарный газоанализатор ИГС-98, модификация “Д”, исполнение 010



Дополнительное оснащение для газоанализатора ИГС-98 модификация “Д”, исполнение 010

Характеристики газоанализатора ИГС-98, исп. 010 Значения
Сигнализация
 Световая (цифровая индикация)  отсутствует
 Звуковая  отсутствует
Выходной сигнал
 Токовый  4 – 20 мА
 Токовый коэффициент  указан в паспорте
 Цифровой  отсутствует
 Дискретный  отсутствует
 Электрические характеристики
 Напряжение питания (номинальное)  24 В
 Рабочее напряжение  10,5 – 24 В
 Потребляемая мощность  1,5 Вт
Маркировка взрывозащиты и степень защиты от внешних воздействий
 Маркировка взрывозащиты согласно ГОСТ 31610.0-2014 и ГОСТ IEC 60079-1-2011  1 Ex ib d IIC T4 Gb
 Степень защиты от внешних воздействий по ГОСТ 14254-2015  IP65
Условия эксплуатации
 Температура  от –40 до +50 °С
 Атмосферное давление  от 84 до 120 кПа
 Относительная влажность  от 0 до 95 % без конденсации влаги
 Пределы допускаемой основной погрешности по горючим и токсичным газам, не более  25 %
 Пределы допускаемой основной погрешности по кислороду при н.у., не более  2,5 %
 Периодичность поверки газоанализатора  12 мес.
Габаритные размеры и масса
 Высота  110 мм
 Ширина  156 мм
 Длина  57 мм
 Масса, не более  650 гр.
Наименование
газоанализатора
Контролируемый газ Используемые сенсоры Диапазон
измерения
Ед.
изм.
Порог 1* Порог 2*
 Агат-Д Диоксид азота NО2  ЭХ  2N2-50Л / RS4-NO2-50  0,01 – 10,0  мг/м3  2,0  10,0
 ЭХ  2N2-50Л / RS4-NO2-50  0,1 – 32,0  мг/м3  2,0  10,0
 ЭХ  NO2-AE  1,0 – 320  мг/м3  –  –
 Айва-Д Оксид азота NO  ЭХ  NO-A1 / 2NФ-50Л  0,01 – 5,0  мг/м3  5,0  5,0
 ЭХ  NO-A1 / 2NФ-50Л  0,1 – 32,0  мг/м3  5,0  5,0
 ЭХ  NO-AE  1,0 – 4000  мг/м3  –  –
Астра-Д Аммиак NH3  ЭХ  NH3/MR-100  0,01 – 10,0  мг/м3  –  –
 ЭХ  RS4-NH3-300 / NH3/MR-500  0,1 – 200  мг/м3  20  60
 ЭХ  RS4-NH3-1000 / NH3/MR-1000  1,0 – 1600  мг/м3  –  –
Бином-Д Углеводороды CH (C2-C10)  ПП / ФИД  RS4-CHSC-100 / PID-A12  50,0 – 3200  мг/м3  300  900
 ТК  RS4-CHTC-100 / KGS 701  0,01 – 2,0  % об.  0,2  0,4
 ОПТ  MSH-P/HR/5/V/P/F  0,01 – 2,0  % об.  0,2  0,4
Бриз-Д Этанол C2H5OH
(этиловый спирт)
 ТК  KGS 701  0,01 – 1,6  % об.  –  –
 ТК  KGS 701  0,01 – 8,0  г/м3  1,0  5,0
 ЭХ  RS4-CH2O-10  0,1 – 32,0  мг/м3  1,0  5,0
Верба-Д Водород H2  ТК  RS4-CHTC-100 / KGS 701  0,01 – 4,0  % об.  0,4  0,8
 ТКМ  RS4-TCHE-100  0,01 – 4,0  % об.  0,4  0,8
 ЭХ  2H2-81  0,01 – 4,0  % об.  0,4  0,8
Гелиос-Д Гелий He  ТКМ  RS4-TCHE-100  1,0 – 100  % об.  –  –
Дукат-Д Диоксид углерода CO (углекислый газ)
 ОПТ  MSH-P/CO2/NC/5/V/P/F  0,01 – 2,0  г/м3
 ОПТ  MSH-P/CO2/NC/5/V/P/F  0,01 – 5,0  % об. 0,5 2,5
 ОПТ  MSH-P/HCO2/NC/5/V/P/F  0,1 – 100  % об.  –  –
Клевер-Д Кислород O2  ЭХ  O2-A3 / RS4-O22-30  0,01 – 1,6  % об.  –  –
 ЭХ  O2-A3 / RS4-O22-30  0,1 – 32,0  % об.  18,0  23,0
 ЭХ  Oksik 16  1,0 – 100  % об.  –  –
Мак-Д Оксид углерода  CO (угарный газ)  ЭХ  RS4-CO-1000 / ECO-Sure (2E)
2ФС-90Л / 2ФС-2-90Л
 0,01 – 32,0  мг/м3  –  –
 ЭХ  0,1 – 320  мг/м3  20,0  100
 ЭХ  RS4-CO-2000 / CO-AE  0,001 – 3,2  г/м3  –
Мальва-Д Метанол CH3OH  ЭХ  CH2O-M-10  0,1 – 32,0  мг/м3  –  5,0
 ТК  RS4-CHTC-100 / KGS 701  0,01 – 8,0  г/м3  –  –
 ТК  RS4-CHTC-100 / KGS 701  0,01 – 1,6  % об.  –  –
Марш-Д Метан СН4  ТК  RS4-CHTC-100  0,01 – 1,0  % об.  0,5  1,0
 ТК  RS4-CHTC-100  0,01 – 3,2  % об.  0,5  1,0
 ОПТ  MSH-P/HR/5/V/P/F  0,01 – 5,0  % об.  0,5  1,0
 ОПТ  MSH-P/HR/5/V/P/F  1,0 – 100  % об.  –  –
Пион-Д Пропан С3Н8  ТК  RS4-CHTC-100 / KGS 701  0,01 – 2,0  % об.  0,2  0,4
 ОПТ  MSH-P/HR/5/V/P/F  0,01 – 2,0  % об.  0,2  0,4
 ОПТ  MSH-P/HHC/5/V/P/F  1,0 – 100  % об.  –  –
Сапфир-Д Диоксид серы  SО2  ЭХ  2S2-50Л / SO2-AF  0,01 – 4,0  мг/м3  –  –
 ЭХ  2S2-50Л / SO2-AF  0,1 – 32,0  мг/м3  10,0  10,0
 ЭХ  2S2-50Л / SO2-AF  1,0 – 320  мг/м3  –  –
Сирень-Д Сероводород H2S  ЭХ  RS4-H2S-100 / H2S-A1  0,01 – 4,0  мг/м3  –  –
 ЭХ  RS4-H2S-100 / H2S-A1  0,1 – 32,0  мг/м3  3,0 10,0
 ЭХ  RS4-H2S-100 / H2S-A1  1,0 – 200  мг/м3  –  –
Флора-Д Формальдегид Н2СО  ЭХ RS4-CH2O-10 / CH2O-M-10  0,1 – 10,0  мг/м3  0,5  2,5
 Хвощ-Д Водород хлористый HCl  ЭХ  HCL/M-20  0,1 – 32,0  мг/м3  5,0  15,0
 ЭХ  HCL/M-200  1,0 – 320  мг/м3  –  –
Хмель-Д Хлор Сl2  ЭХ  CL2-A1  0,01 – 4,0  мг/м3  1,0  –
 ЭХ  SureCell Cl2 / RS4-Cl2-30  0,1 – 32,0  мг/м3  1,0  5,0





* Указано значение по умолчанию на пультах систем автоматического контроля загазованности А-1, А-4М или А-8М

  • Газоанализатор серии ИГС-98, модификация “Д”, исполнение 010, ФГИМ.413415.018
  • Паспорт на газоанализатор
  • Руководство по эксплуатации
  • Упаковка



Поставляется по отдельному заказу:
