Дополнительное оснащение для Пульта контроля А-1 серии ИГС-98
А-1 серии ИГС-98 исполнение 012 пульт контроля одноканальный
10 920,00 руб
Документация:
Руководство по эксплуатации на Пульт А-1 исп. 012 серии ИГС-98
Пульт контроля А-1 серии ИГС-98 исполнение 012 предназначен для приема данных от внешних газоанализаторов по каналу “Токовая петля 4-20 мА”, индикации численного значения концентрации газа, обеспечения световой и звуковой сигнализации о превышении заданных пороговых уровней с возможностью автоматического включения внешних устройств через блок реле “сухой контакт”.

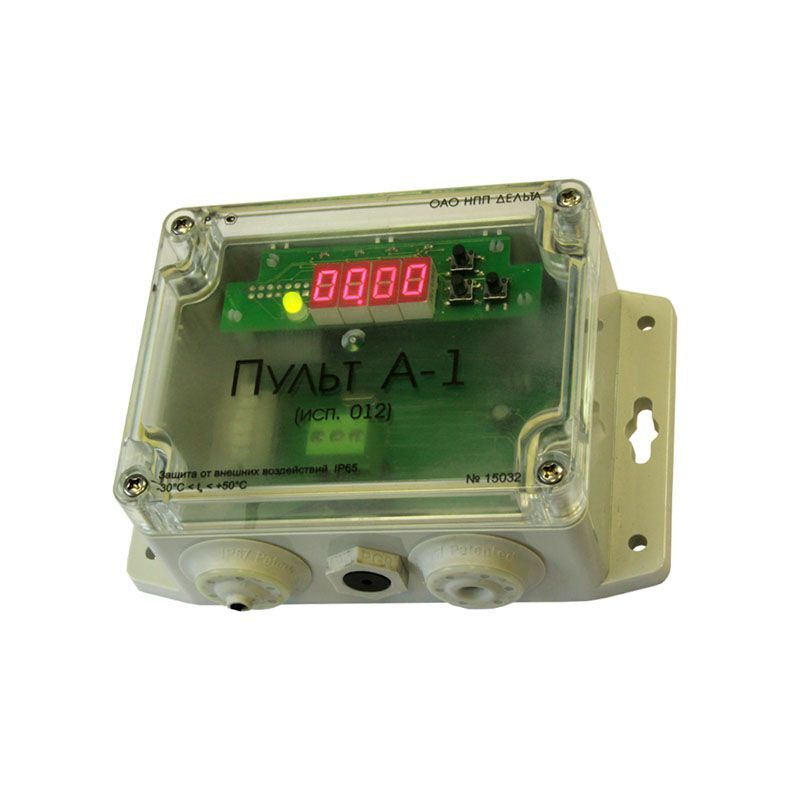

Пульт контроля А-1 исп. 012 выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе контроллера имеются гермовводы для кабеля электропитания, выходного сигнала и подключения внешнего газоанализатора, фланцы с отверстиями для крепления.
Количество подключаемых газоанализаторов: 1
Сигнализация: цифровая, световая, звуковая
Выходные сигналы: 4-20 мА, реле типа “сухой контакт” (нагрузка не более 100мА на каждый контакт)
Степень защиты оболочки: IP65
Наличие взрывозащиты: имеет встроенный барьер искрозащиты
Рабочий диапазон температур: от -30 до +50 °С
Материал корпуса: пластик
Напряжение электропитания: 24В, 220В (опция)
Гарантийный срок: 12 мес.
Работает совместно с газоанализаторами ИГС-98: исполнения 009, исполнения 010, исполнения 014, исполнения 021
| Характеристики | Значения | |||||
| Количество каналов измерения | 1 | |||||
| Цифровая индикация | 4-х сегментный индикатор | |||||
| Сигнализация световая, звуковая | есть | |||||
| Напряжение питания (от внешнего источника постоянного напряжения) | 24 В ± 10% DC | |||||
| Выходное напряжение на датчики (встроенный барьер искрозащиты) | 24 В ± 10% DC (ia) | |||||
| Выходной сигнал токовый: | ||||||
| – токовый | 4-20 мА | |||||
| – три выходных управляющих дискретных сигнала. Нагрузка на контактах ALARM1 (Порог1), ALARM2 (Порог2), ALARM0 (Неисправность), не более | 100 мА | |||||
| Порог 1 и Порог 2 выдают сигнал (напряжение питания 24 В) в случае превышения соответствующих порогов. Если прибор исправен, то выход Неисправность выдает сигнал, в случае неисправности прибора или отсутствия питания – сигнала нет. | ||||||
| Ток потребления | 30 … 50 мА | |||||
| Потребляемая мощность, не более: | 1,5 Вт | |||||
| Степень пылевлагозащиты | IP65 | |||||

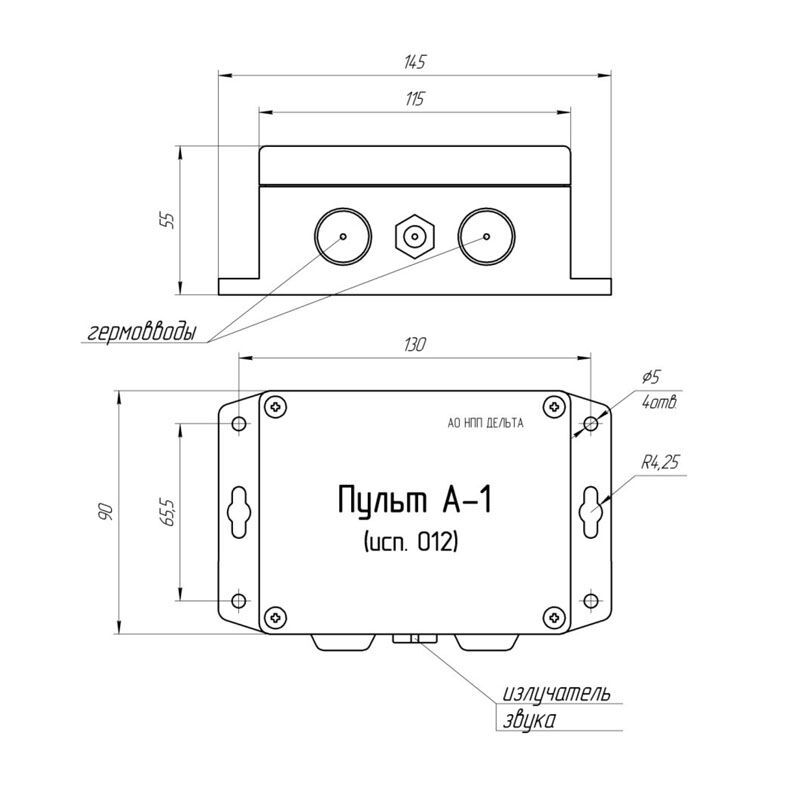

| Габаритные размеры | 145х95х55 мм | |||||
| Масса | 300 г | |||||
| Срок службы | 12 мес. | |||||
| Рабочий диапазон температур | от -30 до +50 °С | |||||
| Атмосферное давление | от 84 до 120 кПа | |||||
| Относительная влажность | от 30 до 95 % | |||||
- Пульт контроля А-1
- Паспорт
- Руководство по эксплуатации
- Упаковка
По отдельному заказу поставляются:
- Блок питания 24В, 0.25А, 6Вт (сетевой адаптер)
- Блок питания 24В, 0.6А, 15Вт (на DIN-рейку)
- Блок питания 24В, 1.5А, 36Вт (на DIN-рейку)
- Блок промежуточного реле (на DIN-рейку)
- Корпуса для монтажа (распределительные щитки)
