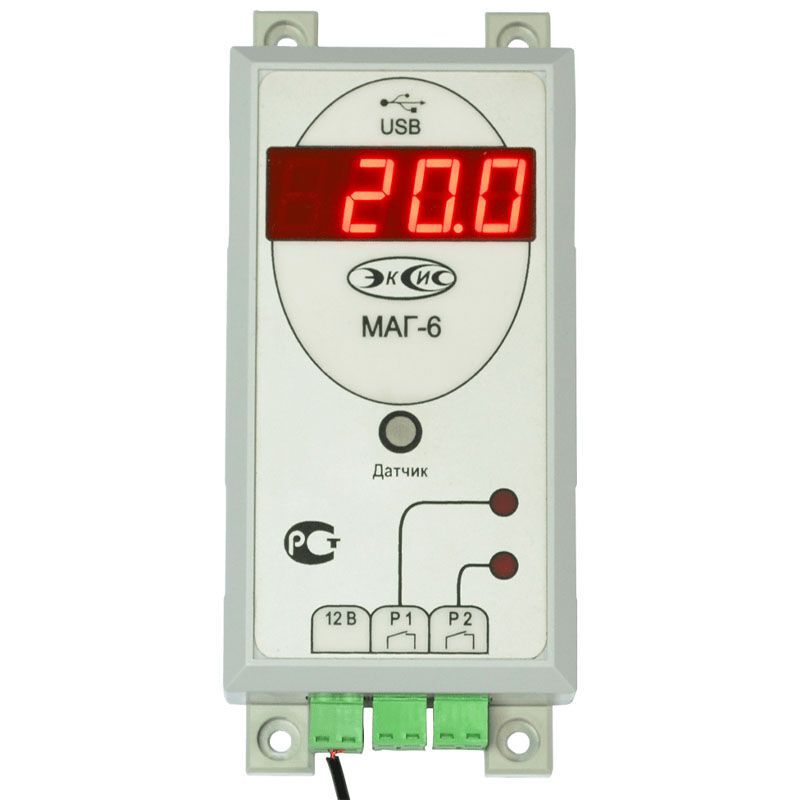

Фото 2 - МАГ-6 С-П стационарный одноканальный газоанализатор со встроенным датчиком, без компрессора.

МАГ-6 С-П стационарный одноканальный газоанализатор со встроенным датчиком, без компрессора

Артикул: 21041 Категории: , Метки: , ,

от 14160,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на МАГ-6 С-П

Газоанализатор МАГ-6 С-П предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации одного из восьми газов.

Область применения газоанализатора МАГ-6 С-П: технологические процессы в промышленности, энергетика, сельское хозяйство, станции очистки сточных вод и другие отрасли хозяйства.

МАГ-6С-П применяется для измерения концентрации одного из газов: аммиака (NН3), сероводорода (Н2S), диоксида углерода (CO2), кислорода (О2), оксида углерода (CO), метана (CH4), диоксида азота (NO2), диоксида серы (SO2).

Газоанализатор МАГ-6С-П изготавливается в пластмассовом корпусе, внутри которого располагаются: печатная плата и сенсор. На лицевой панели газоанализатора расположены: выход датчика анализируемого газа, светодиодные индикаторы отображения состояния каналов управления и цифровой индикатор. На верхней панели корпуса расположен разъем для подключения газоанализатора к компьютеру. На нижней панели газоанализатора расположены разъемы реле для подключения исполнительных устройств и разъем питания. Крепится на вертикальную поверхность посредством крепежных отверстий, расположенных на верхней части задней панели корпуса.

Тип преобразователя (датчика): встроенный
Количество каналов измерения: 1 канал
Сигнализация: световая, цифровая, звуковая
Выходные сигналы: 2 контакта реле, USB
Степень защиты оболочки: IP20
Наличие взрывозащиты: отсутствует
Рабочий диапазон температур: от -20 до +40°С
Отбор пробы: диффузионный
Напряжение питания: 9-12 В или от сети 220 В через сетевой адаптер
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

МАГ-6 С-П стационарный одноканальный газоанализатор со встроенным датчиком, без компрессора



Дополнительное оснащение для МАГ-6 С-П

Характеристики Значения
Способ отбора пробы диффузионный
Пороги срабатывания сигнализации МАГ-6С-П 2 порога (верхний и нижний)

настраиваются пользователем самостоятельно
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности 0,5
Пределы допускаемого изменения выходного сигнала стационарного газоанализатора в течение 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности 0,5
Номинальное время установления показаний Т0,9ном, с 30
Время прогрева газоанализатора МАГ-6С-П, мин, не более 5
Выходные сигналы газоанализатора 2 “сухих” контакте реле
Нагрузочная способность реле 7А при 220В
Питание газоанализатора МАГ-6С-П от источника питания 9-12 В или от сети 220 В с адаптером питания
Потребляемая газоанализатором мощность, Вт, не более 5
Интерфейс связи с компьютером USB
Длина линии связи USB, м, не более 3
Масса газоанализатора МАГ-6С-П, кг, не более: 1,0
Габаритные размеры газоанализатора МАГ-6С-П, мм, не более: 138х67х35
Средний срок службы газоанализатора МАГ-6С-П, лет 5
Средняя наработка на отказ, ч (без учета срока службы сенсоров) 15000
Степень пылевлагозащиты газоанализатора МАГ-6С-П IP20
Индикация световая, звуковая, цифровая
Гарантийный срок эксплуатации газоанализатора МАГ-6С-п, мес. 12
Межповерочный интервал газоанализатора МАГ-6С-П, мес. 12
Рабочая температура окружающего воздуха от – 20 до + 40°С
Рабочая относительная влажность, % (без конденсации влаги) от 10 до 95
Рабочее атмосферное давление, кПа от 84 до 106
Определяемый компонент Диапазон измерений Пределы допускаемой основной погрешности газоанализатора
   Цена единицы младшего разряда индикации определяемого компонента
Кислород (О2) от 0,0 до 30,0 % об.д.

от 0,0 до 100,0 % об.д.

 ± 0,4 % об.д.
± 1,0 % об.д.		 0,1 % об.д.
Оксид углерода (СО) от 0 до 20 мг/м3

св. 20 до 500 мг/м3

 ± 4 мг/м3
± 20 % отн.		 1 мг/м3
Диоксид углерода (СО2) от 0,0 до 1,0 % об.д.

от 0,0 до 10,0 % об.д.

 ±(0,02+ 0,05·Cвх) % об.д.
±(0,1+ 0,05·Cвх) % об.д.		 0,01 % об.д.

0,1 % об.д.
Метан (СН4) от 0,0 до 2,0 % об.д.

св. 2,0 до 5,0 % об.д.

 ± 0,2 % об.д.
± 10 % отн.		 0,01 % об.д.
Аммиак (NH3) от 0 до 20 мг/м3

св. 20 до 70 мг/м3

 ± 4 мг/м3
± 20 % отн.		 0,1 мг/м3
Сероводород (H2S) от 0 до 10 мг/м3

св. 10 до 140 мг/м3

 ± 2 мг/м3
± 20 % отн.		 0,1 мг/м3
Диоксид серы (SO2) от 0 до 10 мг/м3

св.10 до 50 мг/м3

 ± 2,5 мг/м3

± 25 % отн.

 0,1 мг/м3
Диоксид азота (NO2) от 0 до 2 мг/м3

св. 2 до 35 мг/м3

 ± 0,5 мг/м3

± 25 % отн

 0,1 мг/м3
Примечание: Cвх – массовая концентрация определяемого компонента на входе датчика.

Диапазон измерения определяется при заказе и не может быть изменен пользователем в процессе эксплуатации

Пороги срабатывания сигнализации настраиваются пользователем самостоятельно.
  • возможность измерения и регистрации концентрации одного из шести различных газов;
  • светодиодный дисплей;
  • звуковая и световая сигнализация по двум уровням контролируемого газа;
  • наличие двух встроенных устройств коммутации (реле) для управления внешними
  • исполнительными устройствами;
  • связь с компьютером по интерфейсу USB
  • газоанализатор МАГ-6 С-П;
  • сетевой адаптер питания 220 В;
  • руководство по эксплуатации и паспорт;
  • методика поверки;
  • кабель для подключения к компьютеру (кабель USB);
  • диск с программным обеспечением «MAG6SClover»
