ИВГ-1С-4Р-2А стационарный измеритель микровлажности газов (гигрометр) до 2-х каналов измерения

от 21600,00 руб

Гигрометр ИВГ-1-С-4Р-2А предназначен для непрерывного (круглосуточного) измерения и регистрации влажности неагрессивных газов.

Область применения гигрометра ИВГ-1-С-4Р-2А – различные отрасли промышленности, медицина, энергетика и научные исследования.

Измеритель микровлажности газов ИВГ-1-С-4Р-2А зарегистрирован в Государственном реестре средств измерений РФ под № 15501-07.

Гигрометр ИВГ-1-С-4Р-2А имеет следующие модификации:

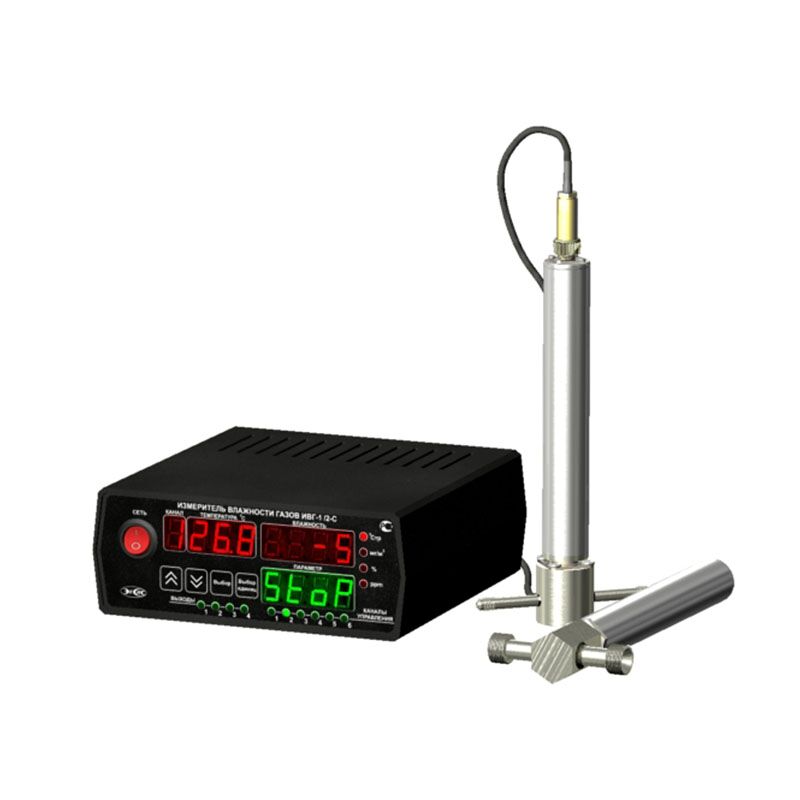

  • ИВГ-1/1-С-4Р-2А – 1-канальный гигрометр, 4 реле, 2 токовых выхода.

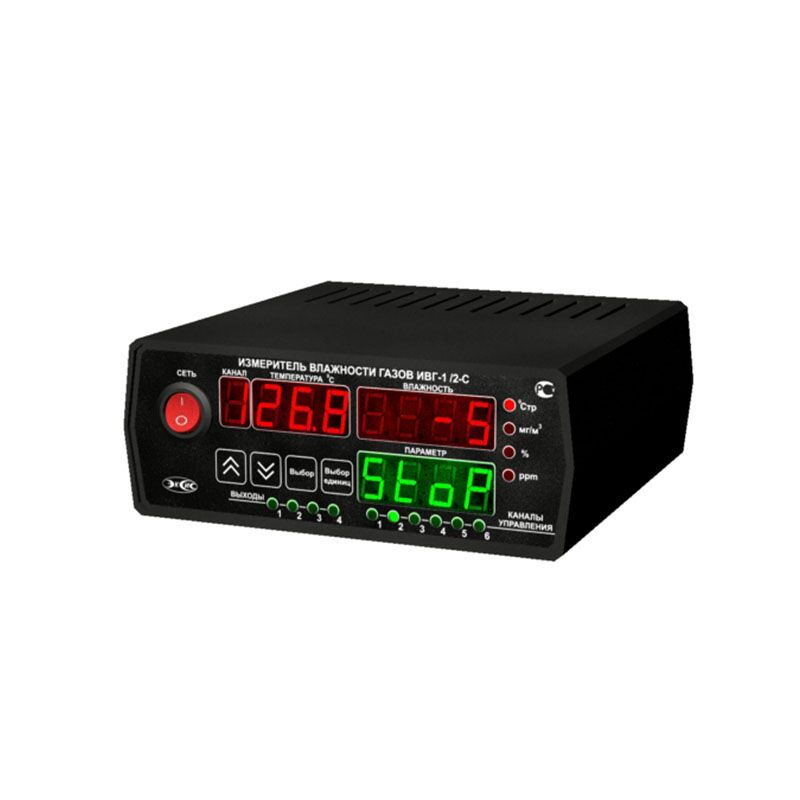

  • ИВГ-1/2-С-4Р-2А – 2-канальный гигрометр, 4 реле, 2 токовых выхода.

Возможно взрывозащищенное исполнение гигрометра ИВГ-1-С-4Р-2А (оснащение барьером искрозащиты – по спец. заказу).

Особенности:

  • возможность подключить датчик давления
  • интерфейс связи с компьютером USB, RS-232, RS-485
  • внутренняя память  до 30000 точек
  • 4 реле
  • 2 унифицированных токовых выхода
Характеристики ИВГ-1-С-4Р-2А Значения
Диапазон измерения микровлажности,°Ст.р. от – 80 до 0
Погрешность измерения точки росы, °С ±2,0
Дискретность показаний, °С 0,1
Единицы представления влажности °С по т.р., % отн. влажн., ppm, мг/м3
Температура анализируемого газа, °С от -20 до +40
Давление анализируемого газа, атм., до:

– преобразователь исп. Д1

– преобразователь исп. Д2

– преобразователь исп. Д3



25

160

400

Рекомендуемый расход анализируемого газа, л/ч от 20 до 60
Напряжение питания:

– гигрометр ИВГ-1-С-4Р-2А

– барьер искрозащиты



220±22 В, 50±1 Гц

9-12 В

Потребляемая прибором мощность, Вт, не более 15
Объем встроенной памяти 30000 измерений
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более до 1000
Выходные сигналы 4 “сухих” контакта реле

2 токовых выхода 4-20, 0-5, 0-20 мА

RS-232, RS-485, USB (для связи с ПК)

Длина линии связи RS-232, м, не более 15
Длина линии связи RS-485, м, не более 1000
Длина линии связи USB, м, не более 3
Токовый выход:
– диапазон изменения выходного тока, мА
– дискретность изменения выходного тока, мкА
– максимальное сопротивление нагрузки, Ом


4…20; 0…5; 0..20
19.5; 4.9; 19.5
300; 1000; 300

Степень взрывозащиты гигрометра [Exia]IIC (под заказ с барьером искрозащиты)
*Диапазон измерения избыточного давления преобразователем ИПД-02, атм. 0…25
*Класс точности измерительного преобразователя давления ИПД-02 0,5
Габаритные размеры, мм, не более:

– измерительный блок

– первичный преобразователь давления ИПД-02-М20
– первичный преобразователь давления ИПД-02-М8
– первичный преобразователь давления ИПД-02-М16

– искрозащитный барьер



176х68х172

Ø32х130 (М20х1,5)
Ø96х140(М8х1)
Ø77х140(М16×1,5)

90x65x22

Масса, кг, не более:

– измерительный блок ИВГ-1-С-4Р-2А,

– первичный преобразователь влажности

– первичный преобразователь давления

– искрозащитный барьер



1,0

0,4

0,4

0,2

Диапазон температур при транспортировании, °С от -50 до 50
Средний срок службы гигрометра ИВГ-1-С-4Р-2А, лет 5
Гарантийный срок эксплуатации гигрометра ИВГ-1-С-4Р-2А, мес. 12
Условия эксплуатации гигрометра (измерителя микровлажности газов) ИВГ-1-С-4Р-2А
Температура воздуха:

– блок измерения

– первичный преобразователь влажности,

– измерительный преобразователь давления*,

– соединительные кабели

– барьер искрозащиты



от -40 до +50°С

от -20 до +40°С

от +5 до +50°С

от -40 до +60°С

от -20 до +50°С

Относительная влажность (без конденсации влаги):

– блок искрозащиты,

– остальные составляющие гигрометра



от 2 до 95%

от 10 до 95%

Атмосферное давление от 84 до 106 кПа

Наименование

Количество
1. Блок измерения и индикации, в необходимой модификации:

– ИВГ-1/1-С-4Р-2А (1-канальный)

– ИВГ-1/2-С-4Р-2А (2-канальный)

1 шт.
2. Первичный преобразователь влажности – возможны следующие варианты исполнения*:

– ИПВТ-08-Д1(-ПС)-М20×1.5

– ИПВТ-08-Д2(-ПС)-М20×1.5

– ИПВТ-08-Д3(-ПС)-М20×1.5

– ИПВТ-08-Д1(-ПС)-3/4″ UNF

– ИПВТ-08-Д2(-ПС)-3/4″ UNF

– ИПВТ-08-Д3(-ПС)-3/4″ UNF

– ИПВТ-08-Д1(-ПС)-5/8″ UNF

– ИПВТ-08-Д2(-ПС)-5/8″ UNF

– ИПВТ-08-Д3(-ПС)-5/8″ UNF

– ИПВТ-08-Д1(-ПС)-1/2″ G

– ИПВТ-08-Д2(-ПС)-1/2″ G

– ИПВТ-08-Д3(-ПС)-1/2″ G



где, ПС – наличие подогрева сенсора влажности.

до 2 шт.

3. Кабель подключения преобразователя к измерительному блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м) до 2 шт.
4. Свидетельство о поверке 1 экз.
5. Руководство по эксплуатации и паспорт 1 экз.
Поставляется по отдельному заказу:
6. Дополнительная проточная камера:для резьбы М20х1,5:

– камера М20х1,5 со штуцерами М8х1

– камера М20х1,5 со штуцерами М16х1,5

– камера М20х1,5 со штуцерами Д6 с гайками Gyrolok

– камера М20х1,5 со штуцерами с внутренней резьбой G 1/8



для резьбы 3/4 UNF:

– камера 3/4 UNF со штуцерами М8х1

– камера 3/4 UNF со штуцерами М16х1,5

– камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok

– камера 3/4 UNF со штуцерами с внутренней резьбой G 1/8



для резьбы 5/8 UNF:

– камера 5/8 UNF со штуцерами М8х1



для резьбы 1/2 G:

– камера 1/2 G со штуцерами М8х1

до 2 шт.
7. Измерительный преобразователь давления для контроля давления воздуха и других неагрессивных технологических газов в потоке (в газовых магистралях, на выходе различных установок). Преобразователь выполнен в корпусе из нержавеющей стали, возможны следующие варианты исполнения*:

– ИПД-02-М20 – газовый штуцер с резьбой М20х1,5

– ИПД-02-М8 – проточная камера с двумя штуцерами М8х1,5

– ИПД-02-М16 – проточная камера с двумя штуцерами М16х1,5

1 шт.
8. Барьер искрозащитный БИ-1П – предназначен для обеспечения искробезопасности внешних электрических цепей подключаемых к блоку измерения преобразователей во взрывоопасной зоне и представляет собой удовлетворяющий требованиям стандарта ГОСТ Р 51330.10-99 (МЭК 60079-11-99) узел законченной конструкции с искробезопасными электрическими цепями уровня “ia”. до 2 шт.
9. Кабель подключения барьера искрозащиты к блоку измерения, 1 м до 2шт.
10. Кабель подключения преобразователя к барьеру искрозащиты, 10 м (по заказу до 1000 м) до 2 шт.
11. Кабель подключения датчика давления к блоку измерения до 2 шт.
12. Кабель подключения к персональному компьютеру, 10 м 1 шт.
13. Кабель USB, 1 м 1 шт.
14. Диск с программным обеспечением 1 шт.

  • принцип Plug&Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
  • связь с компьютером по интерфейсам RS-232, RS-485 и USB;
  • протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);
  • возможность взрывозащищенного исполнения;
  • наличие 2-х унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА;
  • наличие 4-х встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);
  • возможность подключения датчика давления ИПД;
  • возможность объединения приборов в измерительную сеть.
