ИВТМ-7/Х-Т стационарный многоканальный термогигрометр с цветным TFT графическим дисплеем и сенсорной панелью управления

Артикул: 52014 Категории: , Метки: , ,

от 21840,00 руб

Термогигрометр стационарный многоканальный ИВТМ-7/Х-Т с цветным TFT графическим дисплеем и сенсорной панелью управления предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.

Стационарный термогигрометр ИВТМ-7/Х-Т зарегистрирован в Государственном реестре средств измерений РФ.

Область применения термогигрометра ИВТМ-7/Х-Т – может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, пищевой промышленности, гидрометеорологии и других отраслях хозяйства.

Характеристики ИВТМ-7/Х-Т Значения
Диапазон измерения влажности, % от 0 до 99

Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %°С, не более:

 0,2
Диапазон измерения температуры, °С:

– преобразователи ИПВТ-03-01, ИПВТ-03-03, ИПВТ-03-06, ИПВТ-03-11
– преобразователи ИПВТ-03-02-L, ИПВТ-03-04-L, ИПВТ-03-04-Б, ИПВТ-03-09, ИПВТ-03-14-L
– преобразователи ИПВТ-03-05-1В-L, ИПВТ-03-05-1В-П

– преобразователи ИПВТ-03-02-Ф, ИПВТ-03-04-Ф, ИПВТ-03-06-Ф, ИПВТ-03-09-Ф, ИПВТ-03-14-Ф



от -45 до +60

от -45 до +120
от -45 до +150

от -60 до +120
Абсолютная погрешность измерения температуры, °С, не более

– от -45 до -20°С

– от -20 до +60°С

– от +60 до +150°С

 ±0,5

±0,2

±0,5
Дискретность показаний, % 0,1
Единицы представления влажности % отн. влажн., °С по т.р., ppm, г/м3
Постоянная времени измерения влажности, с, не более 60
Тип индикатора:

– ИВТМ-7/Х-Т(7)

– ИВТМ-7/Х-Т(3)

– ИВТМ-7/Х-Т(5)



ТFT 800*480, 65535 цветов

ТFT 240*320, 65535 цветов

ТFT 800*480 , 65535 цветов
Тип сенсорной панели резистивный
Напряжение питания термогигрометра ИВТМ-7/Х-Т (220±10%) В, (50±1) Гц

Потребляемая прибором мощность, Вт, не более

– ИВТМ-7/Х-Т(7)

– ИВТМ-7/Х-Т(3), ИВТМ-7/Х-Т(5)



30

15
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 1000
Длина линии связи, м, не более :

– по RS-232

– по RS-485

– по USB



15

1000

3
Нагрузочная способность реле 7 А, 220 В
Диапазон изменения выходного тока, мА 4…20; 0…5; 0…20
Дискретность изменения выходного тока, мкА 19,5; 4,9; 19,5
Максимальное сопротивление нагрузки, Ом 300, 1000, 300
Масса, кг, не более:

– измерительный блок ИВТМ-7/Х-Т (7)

– измерительный блок ИВТМ-7/Х-Т (3)

– измерительный блок ИВТМ-7/Х-Т (5)

– первичный преобразователь



2,5

1,0

2,5

0,4
Габаритные размеры, мм:

– измерительный блок ИВТМ-7/Х-Т (7)

– измерительный блок ИВТМ-7/Х-Т (3)

– измерительный блок ИВТМ-7/Х-Т (5)



215х190х140

178х220х75

150х250х260

Средний срок службы термогигрометра ИВТМ-7/Х-Т, лет

 5
Гарантийный срок эксплуатации термогигрометра, мес. 12
Условия эксплуатации термогигрометра ИВТМ-7/Х-Т
Температура окружающего воздуха:

– измерительный блок

– первичный преобразователь, соединительные кабели



от -20 до +50°С

от -40 до +60°С
Атмосферное давление от 84 до 106 кПа
Относительная влажность воздуха от 2 до 95 %

Наименование

 ИВТМ-7/Х-Т-Е(7) ИВТМ-7/Х-Т(-Е)(3) ИВТМ-7/Х-Т(-Е)(5)
1. Измерительный блок термогигрометра ИВТМ-7/Х-Т 1 шт. 1 шт. 1 шт.
2. Первичные преобразователи влажности – возможны следующие варианты исполнения:

– ИПВТ-03-01-2В/3В
– ИПВТ-03-02-2В/3В-L
– ИПВТ-03-03-2В/3В
– ИПВТ-03-03-2В/3В-М8
– ИПВТ-03-03-2В/3В-М16
– ИПВТ-03-04-2В/3В-L

– ИПВТ-03-04-2В/3В-Б
– ИПВТ-03-05-1В-L

– ИПВТ-03-05-1В-П
– ИПВТ-03-06-2В/3В-М16-L

– ИПВТ-03-06-2В/3В-М20-L
– ИПВТ-03-09 -2В/3В
– ИПВТ-03-11 -2В/3В
– ИПВТ-03-14-2В/3В-L

 до 16 шт. до 8 шт. до 16 шт.
3. Защитный экран от атмосферных осадков и солнечной радиации УЗКВ-1 для преобразователей ИПВТ-03 поставляется по спец. заказу поставляется по спец. заказу поставляется по спец. заказу
4. Кабель сетевой 1 шт. 1 шт. 1 шт.
5. Кабель подключения преобразователя к измерительному блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м) до 16 шт. до 8 шт. до 16 шт.
6. Кабель нульмодемный для подключения к компьютеру поставляется по спец. заказу поставляется по спец. заказу поставляется по спец. заказу
7. Кабель USB, 1м поставляется по спец. заказу поставляется по спец. заказу поставляется по спец. заказу
8. Диск с программным обеспечением 1 шт. поставляется по спец. заказу 1 шт.
9. Руководство по эксплуатации и паспорт 1 экз. 1 экз. 1 экз.
10. Свидетельство о поверке поставляется по спец. заказу поставляется по спец. заказу поставляется по спец. заказу



  • цветной TFT графический дисплей с сенсорной панелью;
  • интуитивно понятный интерфейс, полностью сенсорное управление;
  • принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
  • связь с компьютером по интерфейсам RS-232, RS-485, USB и Ethernet;
  • наличие унифицированных аналоговых выходов 4-20, 0-5, 0-20 мА;
  • наличие встроенных контактов реле для управления внешними исполнительными устройствами;
  • возможность совмещения в одном измерительном блоке прибора восьми реле и восьми аналоговых выходов;
  • наличие нескольких режимов управления: логическое, по гистерезису;
  • режим графического отображения измеряемых параметров/накопленной статистики;
  • отображение параметров регулирования на дисплее блока измерения;
  • возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
  • встроенный аккумулятор для обеспечения автономного питания (опционально);
  • возможность объединения приборов в измерительную сеть.
Модификация

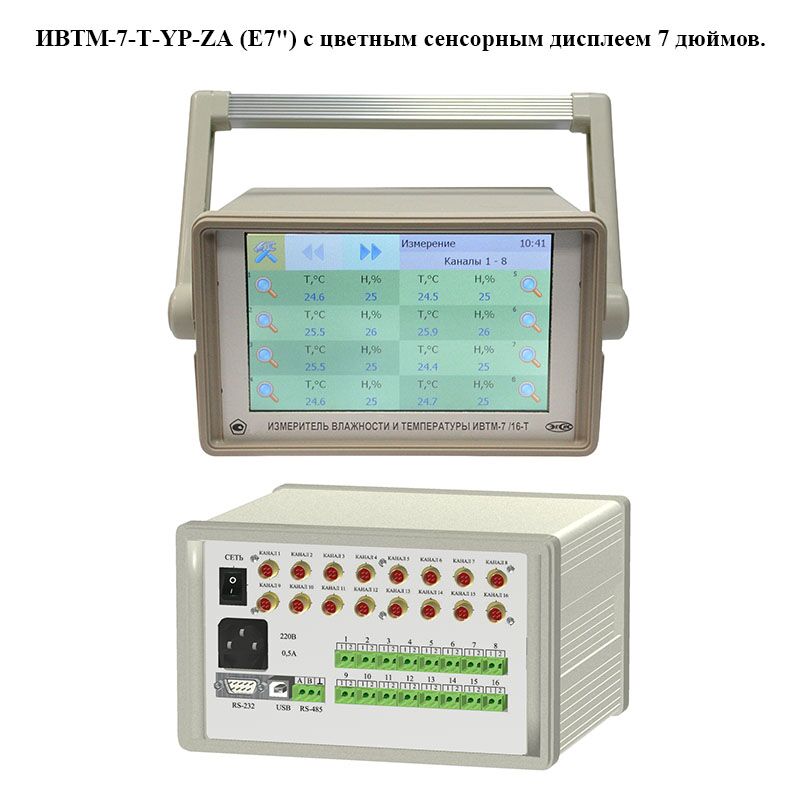

1. ИВТМ-7/Х-Т-YP-ZA-Е(7)

стационарный термогигрометр, с реле и токовыми выходами 4..20 мА (0..5, 0..20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, RS-485, Ethernet, встроенная память на 512 тыс. измерений, TFT 7″цветной графический цветной сенсорный дисплей. Металлический корпус. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).

Варианты модификаций:

– ИВТМ-7/4-Т-8A-8Р-Е(7) – 8 реле и 8 аналоговых выхода

– ИВТМ-7/4-Т-16Р-Е(7) – 16 реле

– ИВТМ-7/4-Т-16А-Е(7) – 16 аналоговых выхода

– ИВТМ-7/8-Т-8A-8Р-Е(7) – 8 реле и 8 аналоговых выхода

– ИВТМ-7/8-Т-16Р-Е(7) – 16 реле

– ИВТМ-7/8-Т-16А-Е(7) – 16 аналоговых выхода

– ИВТМ-7/16-Т-8A-8Р-Е(7) – 8 реле и 8 аналоговых выхода

– ИВТМ-7/16-Т-16Р-Е(7) – 16 реле

– ИВТМ-7/16-Т-16А-Е(7) – 16 аналоговых выхода

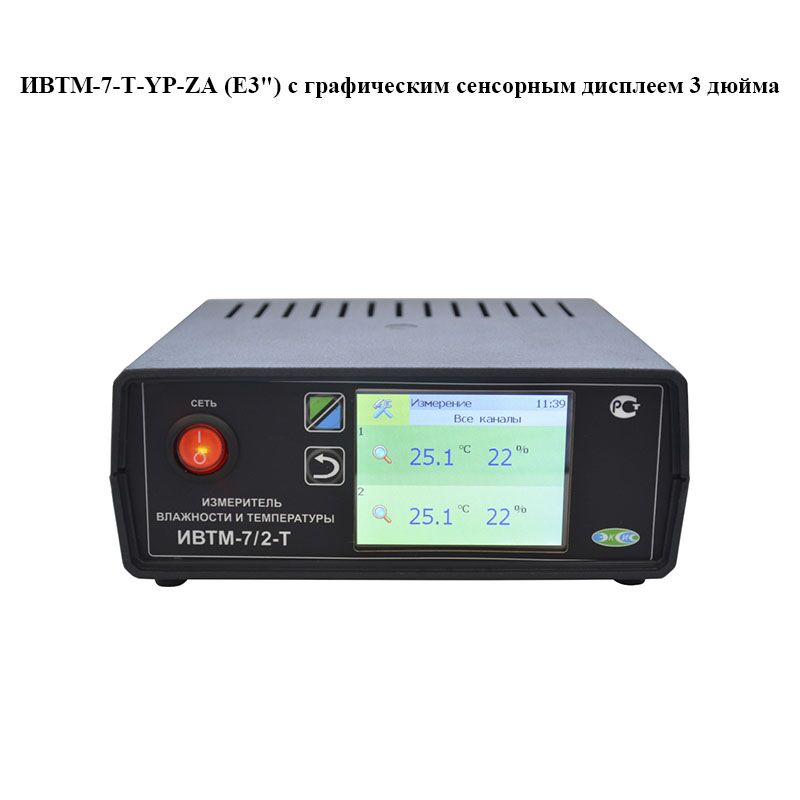

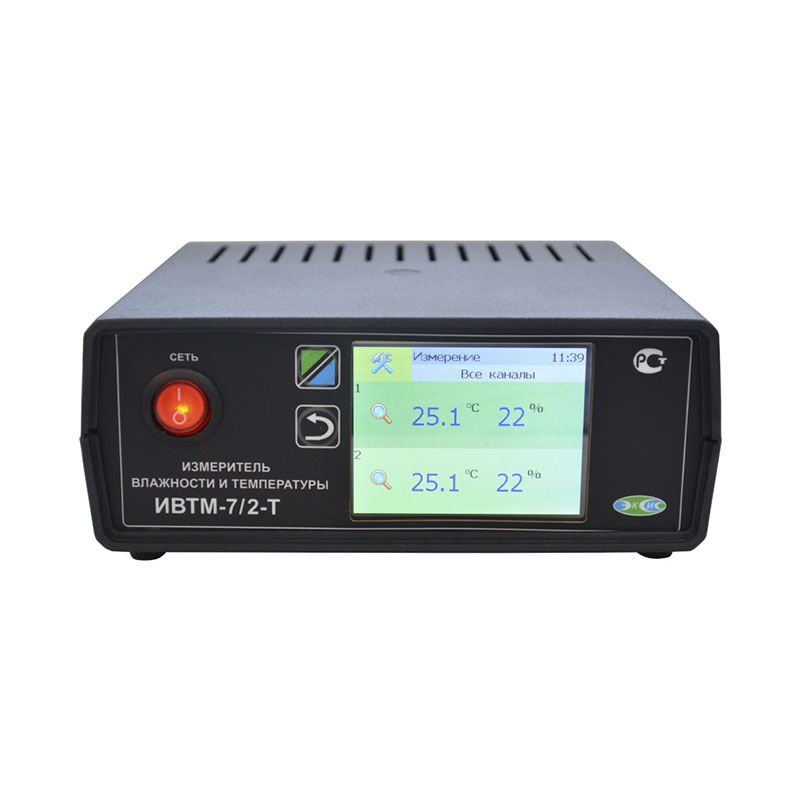

2. ИВТМ-7/Х-Т-4Р-2А-Е(3)

стационарный термогигрометр, 4 реле и 2 токовых выхода 4..20 мА (0..5, 0..20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, Ethernet, встроенная память на 715 тыс. измерений, TFT 3″ цветной графический сенсорный дисплей. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).

Варианты модификация:

– ИВТМ-7/1-Т-4Р-2А-Е(3) – 1 канальный

– ИВТМ-7/2-Т-4Р-2А-Е(3) – 2-канальный

– ИВТМ-7/4-Т-4Р-2А-Е(3) – 4-канальный

3. ИВТМ-7/Х-Т-4Р-2А (3)

стационарный термогигрометр, 4 реле и 2 токовых выхода 4..20 мА (0..5, 0..20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, RS-485, встроенная память на 715 тыс. измерений, TFT 3″ цветной графический сенсорный дисплей. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).

Варианты модификация:

– ИВТМ-7/1-Т-4Р-2А(3) – 1-канальный

– ИВТМ-7/2-Т-4Р-2А(3) – 2-канальный

– ИВТМ-7/4-Т-4Р-2А(3) – 4-канальный

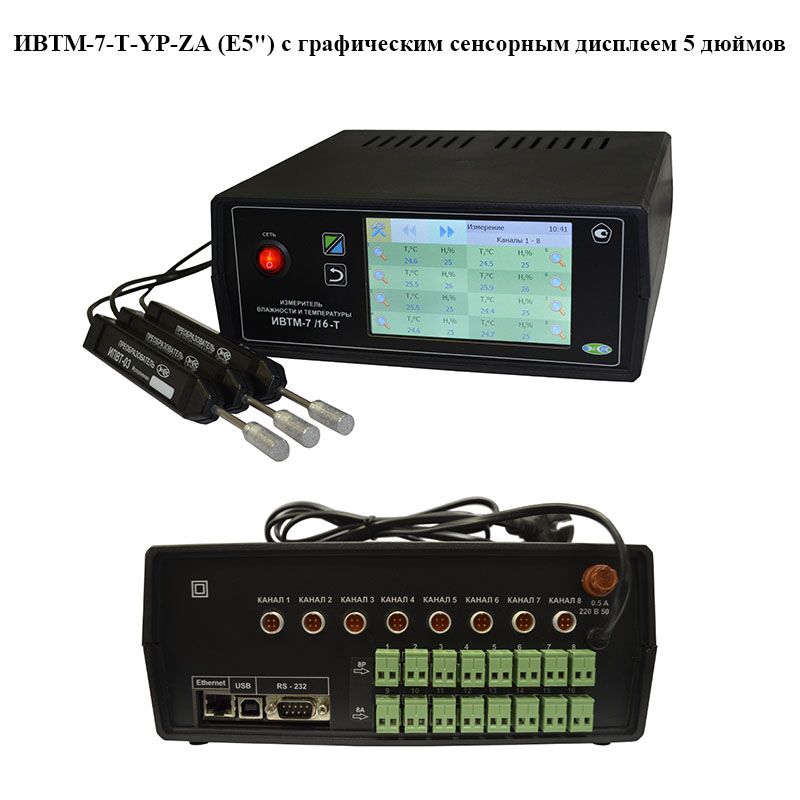

4. ИВТМ-7/Х-Т-YР-ZА-Е (5)

стационарный термогигрометр, с реле и токовыми выходами 4..20 мА (0..5, 0..20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, Ethernet, встроенная память на 715 тыс. измерений, TFT 5″ цветной графический сенсорный дисплей. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).

Варианты модификаций:

– ИВТМ-7/8-Т-8Р-8А-Е(5) – 8-канальный, 8 реле и 8 аналоговых выхода

– ИВТМ-7/8-Т-16Р-Е(5) – 8-канальный, 16 реле

– ИВТМ-7/8-Т-16А-Е(5) – 8-канальный, 16 аналоговых выхода

– ИВТМ-7/16-Т-8Р-8А-Е(5) -16-канальный, 8 реле и 8 аналоговых выхода

– ИВТМ-7/16-Т-16Р-Е(5) – 16-канальный, 16 реле

– ИВТМ-7/16-Т-16А-Е (5)– 16-канальный, 16 аналоговых выхода

5. ИВТМ-7/Х-Т-YР-ZА (5)

стационарный термогигрометр, с реле и токовыми выходами 4..20 мА (0..5, 0..20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, RS-485, встроенная память на 715 тыс. измерений, TFT 5″ графический сенсорный дисплей. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).

Варианты модификаций:

– ИВТМ-7/8-Т-8Р-8А(5) – 8-канальный, 8 реле и 8 аналоговых выхода

– ИВТМ-7/8-Т-16Р(5) – 8-канальный, 16 реле

– ИВТМ-7/8-Т-16А(5) – 8-канальный, 16 аналоговых выхода

– ИВТМ-7/16-Т-8Р-8А(5) – 16-канальный, 8 реле и 8 аналоговых выхода

– ИВТМ-7/16-Т-16Р(5) – 16-канальный, 16 реле

– ИВТМ-7/16-Т-16А(5) – 16-канальный, 16 аналоговых выхода
