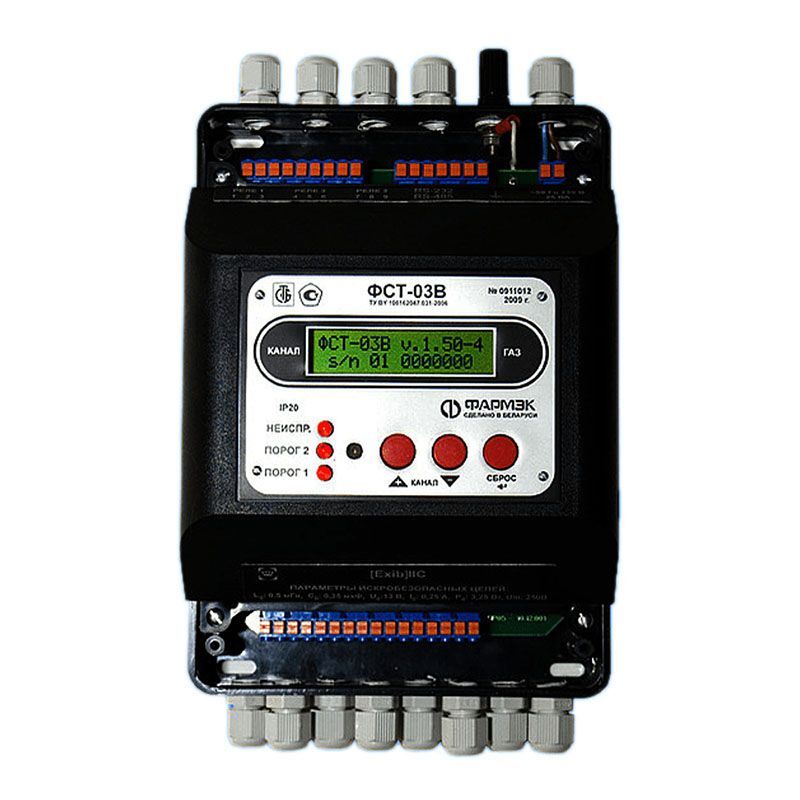

ФСТ-03 стационарный многоканальный газоанализатор

Артикул: 23113

от 8088,00 руб

Многоканальный стационарный газоанализатор ФСТ-03 предназначен для непрерывного автоматического измерения объёмной доли кислорода (О2)метана (СН4)пропана (С3Н8), массовой концентрации угарного газа (СО) и аммиака (NH3), а также паров бензина и нефтепродуктов в воздушной атмосфере жилых, административных, производственных зданий, сооружений и наружных установок, выдачи сигнализации о превышении установленных значений концентраций контролируемых газов.

Модификации газоанализатора ФСТ-03:

  • ФСТ-03В – взрывозащищенный газоанализатор на метан (CH4), пропан (C3H8), кислород (O2), оксид углерода (CO), аммиак (NH3), пары бензина и нефтепродуктов (Ex).
  • ФСТ-03М – невзрывозащищенный газоанализатор на метан (CH4), пропан (C3H8), оксид углерода (CO), пары бензина и нефтепродуктов (Ex).

Область применения газоанализатора ФСТ-03 – производственные, административные, жилые, производственные и коммунально-бытовые помещения, здания и сооружения, котельные.

Основное назначение газоанализатора ФСТ-03М – использование в составе системы безопасности автономных котельных. Газоанализатор предназначен для эксплуатации в средах с содержанием механических примесей (пыли, смол, масел) и агрессивных веществ (хлора, серы, фосфора, фтора, мышьяка, сурьмы и их соединений) в контролируемой среде не выше ПДК по ГОСТ 12.1.005.

Характеристики ФСТ-03

Значение
Количество подключаемых внешних датчиков от 1 до 8 (в любой комбинации)
Способ отбора пробы газоанализатора ФСТ-03 диффузионный
Тип сенсора:

– метан, пропан, пары нефтепродуктов,

– монооксид углерода, кислород, аммиак

– метан для ФСТ-03В



термокаталитический

электрохимический

оптический

Диапазон измерения:

– объемной доли СН4, %

– объемной доли С3Н8, %

– объемной доли O2, %

– массовой концентрации СО, мг/м3

– довзрывных концентраций Ех, % НКПР

– массовой концентрации (NH3 1000), мг/м3

– массовой концентрации (NH3 2500), мг/м3



0 – 2,50

0 – 1,00

0 – 25,0

10 – 125

0 – 50

15 – 625

100 – 1750

Диапазон показаний:

– объемной доли СН4, %

– объемной доли С3Н8, %

– объемной доли O2, %

– массовой концентрации СО, мг/м3

– довзрывных концентраций Ех, % НКПР

– массовой концентрации (NH3 1000), мг/м3

– массовой концентрации (NH3 2500), мг/м3



0 – 5,00

0 – 2,00

0 – 30,0

0 – 125

0 – 99,9

0 – 650

0 – 1999

Пороги срабатывания сигнализации (порог1 и порог2)* :
– при измерении объемной доли СН4, %
– при измерении объемной доли С3Н8, %
– при измерении объемной доли О2, %
– при измерении массовой концентрации СО, мг/м3
– при измерении массовой концентрации NH3 1000, мг/м3
– при измерении массовой концентрации NH3 2500, мг/м3
– при измерении довзрывных концентраций Ех, % НКПР


1,00 и 5,00
0,40 и 2,00
18,0 и 23,0
20 и 100
20 и 500
200 и 1500
20 и 99,9

Пределы допускаемой основной абсолютной погрешности измерения:
– объемной доли СН4, %
– объемной доли С3Н8, %
– объемной доли О2, %
– довзрывных концентраций Ех, % НКПР


±0,25
±0,10
± 0,5
± 5

Пределы допускаемой основной относительной погрешности измерения массовой концентрации СО, NH3 1000 и NH3 2500, % ±25
Время срабатывания сигнализации ФСТ-03В для блоков датчиков аммиака, не более, с 30
Напряжение холостого хода искробезопасных цепей, В 13
Выходной ток искробезопасных цепей, мА, не более 250
Выходная мощность искробезопасных цепей, ВА, не более 3,25
Сопротивление линии связи с блоком датчика, Ом, не более 20
Ток, коммутируемый разделительными реле, А, не более 3
Напряжение, коммутируемое разделительными реле, В 230
Напряжение питания газоанализатора ФСТ-03, В

– от сети 220 В

– от сети 24 В



от 207 до 253

от 18 до 36

Потребляемая мощность, ВА, не более 25
Маркировка взрывозащиты:

– блок питания и сигнализации ФСТ-03В,

– блоки датчиков для ФСТ-03В



[Exib]IIc

1Ex[ib]dIICT6

Степень пылевлагозащиты газоанализаторов ФСТ-03:

– БД на NH3 и БД на CH4 с оптическим сенсором для ФСТ-03В

– “цилиндрические” БД на CH4 и C3H8 и БД на СО для ФСТ-03М

– БПС и остальные БД



IP54

IP54

IP20

Индикация газоанализатора цифровая, световая, звуковая
Выходные сигналы газоанализатора ФСТ-03 “сухие” контакты реле, RS232/RS485
Габаритные размеры, мм, не более:

– БПС ФСТ-03В, ФСТ-03М

– БД





220х160х110

130х60х40

Масса, кг, не более:

– блок питания и сигнализации ФСТ-03В,

– блок питания и сигнализации ФСТ-03М

– блок датчика



4,0

3,0

0,3

Средняя наработкана отказ по каждому каналу с учетом технического обслуживания, ч, не менее 15000
Гарантийный срок эксплуатации, мес. 12
Межповерочный интервал, мес. 12
Средний срок службы газоанализатора, лет 10
Условия эксплуатации газоанализаторов ФСТ-03
Температура окружающей среды:

– БПС и БД

– БД на NH3



от -20°С до 50°С

от -30°С до 50°С

Относительная влажность окружающей среды до 98% при 25°С
Атмосферное давление, кПа, от 84 до 106,7 кПа



  • ФСТ-03В – взрывозащищенный газоанализатор на метан (CH4), пропан (C3H8), кислород (O2), оксид углерода (CO), аммиак (NH3), пары бензина и нефтепродуктов (Ex).
  • ФСТ-03М – невзрывозащищенный газоанализатор на метан (CH4), пропан (C3H8), оксид углерода (CO), пары бензина и нефтепродуктов (Ex).

Наименование

Обозначение

Количество
1. Блок питания и сигнализации БПС 230В или 24В арт.№ 23018 или арт.№ 23043 1
2. Крепежный комплект для БПС 1
3. Насадка для поверки газоанализатора 1
4. Кабель питания ШВВП-ВП 2х0,5-26-1,7 1
5. Крепежный комплект:

– для 1-го блока датчика CH4/C3H8/Ex/CO/O2

– для 1-го блока датчика NH3



для 1-го датчика CH4/C3H8/Ex/CO/O2







для 1-го датчика NH3



1
6. Паспорт 100162047.031 ПС 1
7. Упаковка ПР 15.05.04.000 1
8. Блок датчика взрывозащищенный: от 1 до 8
     8.1 на кислород (О2) с розеткой РС4ТВ арт.№ 23024
     8.2 на метан (СН4) с розеткой РС4ТВ арт.№ 23019
     8.3 на пропан (С3Н8) с розеткой РС4ТВ арт.№ 23042
     8.4 на оксид углерода (СО) с розеткой РС4ТВ арт.№ 23021
     8.5 на пары нефтепродуктов (Ex) с розеткой РС4ТВ арт.№ 23020
     8.6 на аммиак (NH31000) с розеткой PY07-04T арт.№ 23023
     8.7 на аммиак (NH32500) с розеткой PY07-04T арт.№ 23044
Поставляется по отдельному заказу:
9. Блок релейного расширения арт.№ 23025 1
10. Руководство пользователя 100162047.01 РП по заказу



Комплект поставки газоанализатора ФСТ-03М

Наименование

Обозначение

Количество
1. Блок питания и сигнализации БПС 230В или 24В арт.№ 23014 или арт.№ 23040 1
2. Крепежный комплект для БПС 1
3. Насадка для поверки газоанализатора ПР 0612.2002



1
4. Кабель питания ШВВП-ВП 2х0,5-26-1,7 1
5. Крепежный комплект:

– для 1-го блока датчика CH4/C3H8/CO

– для 1-го блока датчика Ex





для 1-го датчика CH4/C3H8/CO







для 1-го датчика Ex



1
6. Паспорт 100162047.025-01 ПС 1
7. Методика поверки МП.МН 1058-2001 1
8. Упаковка ПР 15.05.04.000 1
9. Блок датчика: от 1 до 8
     9.1 на метан (CH4) с розеткой РС4ТВ или с вилкой РY07-4ZY «цилиндр» арт.№ 23015
     9.2 на пропан (C3H8) с розеткой РС4ТВ или с вилкой РY07-4ZY «цилиндр» арт.№ 23041
     9.3 на оксид углерода (СО) с розеткой РС4ТВ или с вилкой РY07-4ZY «цилиндр» арт.№ 23017
     9.4 на пары нефтепродуктов (Ех) с розеткой РС4ТВ арт. № 23016
Поставляется по отдельному заказу:
10. Блок релейного расширения арт.№ 23025 1
11. Руководство пользователя 100162047.01 РП по заказу

  • Измерение концентрации метана, пропана, кислорода, угарного газа, аммиака, паров бензина и нефтепродуктов, цифровая индикация значения их концентрации в контролируемых точках;
  • Взрывозащищенное исполнение (мод. ФСТ-03В)
  • Возможность одновременного контроля до восьми точек (8 каналов);
  • Возможность установки двух порогов сигнализации по каждому каналу;
  • Контроль работоспособности каждого канала;
  • Используются термокаталитический сенсор собственного производства;
  • Защита сенсора от отравления – при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор;
  • Цифровой интерфейс обмена данными с выносными датчиками;
  • Возможность накопления информации о загазованности и обмен информацией с внешними устройствами интерфейсу RS-232 или RS-485;
