Характеристики СКВА-01 | Значения |
Количество подключаемых датчиков к одной системе без дополнительных блоков питания | 32 |
Максимальное количество подключаемых датчиков | практически не ограничено |
Количество одновременно контролируемых одной системой типов газов | практически не ограничено |
Количество программируемых реле | практически не ограничено, кратность – 8 |
Количество независимых систем, подключаемых в сеть | до 32 |
Выходные сигналы | RS-485, Ethernet |
Объем встроенной памяти | 300 записей |
Наработка на отказ, ч (по одному каналу) | 10000 |

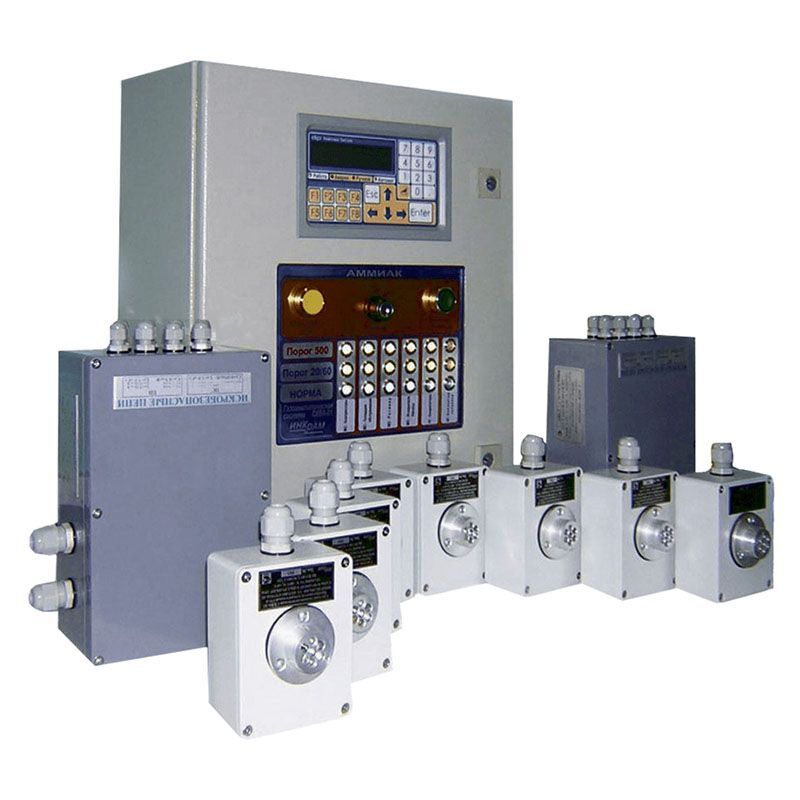

СКВА-01 система контроля загазованности
от 16884,00 руб
Система контроля загазованности СКВА-01 предназначена для измерения концентрации кислорода, токсичных газов и горючих веществ в воздухе, архивирования полученных результатов, сигнализации (световой и звуковой) о превышении заданных уровней концентраций, формирования и выдачи сигналов управления внешними устройствами по событиям перехода измеренных концентраций через заданные уровни. Система поддерживает обмен информацией с удаленным терминалом по интерфейсам RS-485 и Ethernet.
Система контроля загазованности СКВА-01 представляет собой стационарный, многоблочный газоанализатор/газосигнализатор непрерывного действия, состоящий из отдельных, функционально и конструктивно законченных, территориально распределенных блоков и модулей, соединенных в локальную измерительную сеть.
Область применения системы контроля загазованности СКВА-01 определена требованиями, изложенными в нормативных документах, касающихся оборудования, средств измерений, контроля, управления, автоматизации и противоаварийной защиты (ПАЗ) промышленных предприятий, а также охраны труда.
- Технические характеристики
- Метрологические характеристкии
- Модификации
- Комплект поставки
- Документация
Тип ИП | Измеряемый компонент | Диапазон измерения, мг/м3 | Предел допускаемой основной абсолютной погрешности в диапазоне измерения | Время установления показаний, Т0,9, с | Время прогрева, мин | |
диапазон измерения, мг/м3 | погрешность, мг/м3 | |||||
Преобразователи измерительные электрохимические (ПИЭ) | ||||||
АМ1.0 | Аммиак (NH3) | 0 – 100 | 0 – 20 20 – 100 | ±4 ±(4+0,2*(Свх-20)) | 45 | 30 |
АМ2.0 | 0 – 2000 | 0 – 200 200 – 2000 | ±40 ±(40+0,2*(Свх-200)) | |||
АМ3.0 | 0 – 600 | 0 – 60 60 – 600 | ±15 ±(15+0,2*(Свх-60)) | |||
СО1.0 СО1.0-0 | Оксид углерода (CO) | 0 – 100 | 0 – 20 20 – 100 | ±4 ±(4+0,2*(Свх-20)) | 45 | 15 |
СО2.0 СО2.0-0 | 0 – 500 | 0 – 100 100 – 500 | ±20 ±(20+0,2*(Свх-100)) | |||
СВ1.0 | Сероводород (H2S) | 0 – 30 | 0 – 6 6 – 30 | ±1,2 ±(1,2+0,2*(Свх-20)) | 60 | 30 |
СВ2.0 | 0 – 100 | 0 – 20 20 – 100 | ±4 ±(4+0,2*(Свх-6)) | |||
ХЛ1.0 | Хлор (Cl2) | 0 – 5 | 0 – 1 1 – 5 | ±0,2 ±(0,2+0,2*(Свх-1)) | 45 | 30 |
ХЛ2.0 | 0 – 50 | 0 – 10 10 – 50 | ±2 ±(2+0,2*(Свх-10)) | |||
ВД1.0 | Водород (H2) | 0 – 2 %об. | 0 – 2 %об. | ±0,2%об. | 130 | 30 |
ОА1.0 | Диоксид азота (NO2) | 0 – 15 | – | – | 45 | 30 |
ОА2.0 | 0 – 30 | 0 – 5 5 – 30 | ±1 ±(1+0,2*(Свх-5)) | 60 | 30 | |
ОА3.0 | 0 – 50 | 0 – 10 10 – 50 | ±2 ±(2+0,2*(Свх-10)) | |||
KC1.0 | Кислород (O2) | 0 – 25 %об.д. | 0 – 25 %об.д. | ±0,9 %об.д. | 20 | 30 |
СД1.0 | Диоксид серы (SO2) | 0 – 30 | 0 – 6 6 – 30 | ±1,2 ±(1,2+0,2*(Свх-6)) | 60 | 30 |
СК1.0 | Цианистый водород (HCN) | 0 – 15 | 0 – 3 3 – 15 | ±0,6 ±(0,6+0,25*(Свх-3)) | 45 | 60 |
ХЛВ1.0 | Хлороводород (HCl) | 0 – 30 | 0 – 5 5 – 30 | ±1 ±(1+0,2*(Свх-5)) | 90 | 30 |
Преобразователи измерительные термокаталитические (ПИТК) | ||||||
ГР1.0 | Горючие газы и пары с градуировкой на:1) – метан -пропан – бензол – водород – гексан – аммиак – ацетилен – бутан | 0 – 50 %НКПР | 0 – 50 %НКПР | ±5 НКПР | 15 | 5 |
ГР2.0 | ||||||
ГР1.0-Т | ||||||
ГР2.0-Т | ||||||
Преобразователи измерительные оптико-абсорбционные (ПИОА) | ||||||
ИКДУ-1.0 | Диоксид углерода (CO2) | 0 – 5 % | 0 – 5 % | ±(0,05+0,07*Свх) | 35 | 30 |
Преобразователи измерительные полупроводниковые (ПИП) | ||||||
АМП1.0 | Аммиак (NH3) | 0 – 100 (пороги – 20 и 60 мг/м3) | 0 – 100 | ±0,25*Свх | 90 | 60 |
АМП2.0 | 0 – 1000 (порог – 500 мг/м3) | 0 – 1000 (порог – 500 мг/м3) | ±0,25*Свх | |||
ФРП1.0 | Хладоны по: CHClF2 (R22) CF3CH3 (R143a) CF2HCHF2 (R134) CH3CHF2 (R152a) CHF3 (R23) CF2H2 (R32) C3F7H (R227ea) | 0 – 5000 (порог – 3000 мг/м3) | 0 – 5000 | ±750 | 60 | 45 |
Обозначение | Состав | Выходной сигнал | Взрывозащита |
СКВА-01-1.0-П | – преобразователи измерительные (ИП) как самостоятельные средства измерения | унифицированный токовый 4-20 мА, цифровые показания на тестовом дисплее, RS-485, коммутация внешних цепей с помощью оптронных реле | Есть1) |
СКВА-01-2.Е | – преобразователи измерительные (ИП)2)3), – выносной блок питания (ВБП), – модуль расширения (МР) | цифровой сигнал по RS-485 | Есть |
СКВА-01-3.Е | – преобразователи измерительные (ИП)2)3), – выносной блок питания (ВБП), – модуль расширения (МР), – блок сигнализации и управления (БСУ)4) | цифровой сигнал по RS-485 или USB, световая индикация порогов, цифровые показания на встроенном дисплее, концентрация в цифровой, графической форме на дисплее компьютера, коммутация внешних цепей с помощью электромагнитных реле | Есть |
Наименование изделия | Кол-во |
1. Блок сигнализации и управления | по заказу |
2. Модуль управления | по заказу |
3. Модуль расширения МР8 | по заказу |
4. Модуль расширения МР16 | по заказу |
5. Модуль расширения дискретный | по заказу |
6. Выносной блок питания | по заказу |
7. Выносной модуль реле | по заказу |
8. Блок питания и сигнализации | 1 – (для одноканального исполнения) |
9. Преобразователь измерительный | по заказу |
10. Преобразователь измерительный “интеллектуальный” | по заказу |
11. Преобразователь измерительный полупроводниковый | по заказу |
12. Насадка градуировочная | по заказу |
13. Комплект крепежа для монтажа | (по кол-ву ИП и модулей) |
14. Дисплей тестовый | 1 (по заказу) |
15. Дисплей тестовый | 1 (по заказу для интеллектуальных датчиков) |
16. Руководство по эксплуатации | 1 |
17. Руководство по эксплуатации для одноканального исполнения | 1 |
18. Руководство по эксплуатации для интеллектуальных датчиков | 1 |
19. Паспорт | 1 |
20. Инструкция по поверке | 1 |
21. Инструкция по монтажу | 1 |
22. Программное обеспечение «Конфигуратор» – для программирования режимов работы системы | по заказу |
23. Программное обеспечение «Сенсор» (для интеллектуальных датчиков) | по заказу |
