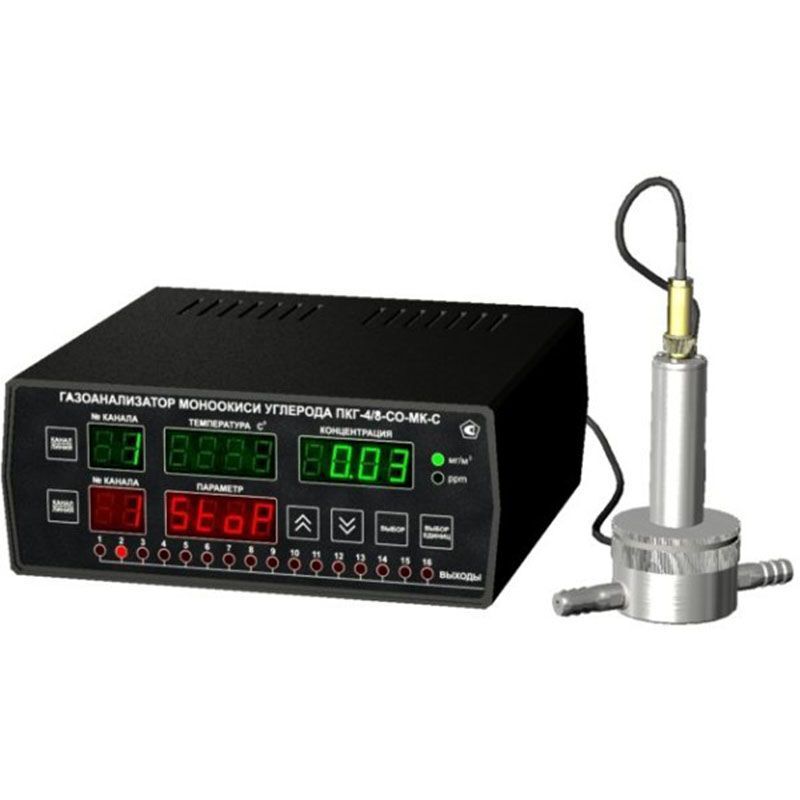

ПКГ-4-СО стационарный газоанализатор с выносным датчиком

Артикул: 23059

от 16560,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на ПКГ-4-1-С-СО-4Р-2А, ПКГ-4-2-С-СО-4Р-2А, ПКГ-4-4-С-СО-4Р-2А
Руководство по эксплуатации на ПКГ-4-8-С-СО-YР-ZА


Стационарный газоанализаторы ПКГ-4-СО предназначены для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации оксида углерода (СО). Газоанализаторы ПКГ-4-СО применяются для оперативного контроля концентрации монооксида углерода (угарного газа) в промышленности, энергетике, сельском хозяйстве, при транспортировке грузов, в газовых магистралях и рабочих зонах.

Особенности применения газоанализаторов ПКГ-4-СО – содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений) не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК.

Характеристики ПКГ-4/Х-С-СО-XР-ZА Значения
Диапазон измерения концентрации оксида углерода (СО), мг/м3 0 – 500
Пороги срабатывания сигнализации ручная настройка
Предел основной допускаемой основной погрешности измерения массовой концентрации оксида углерода при температуре 20°С:

– от 0 до 20

– св. 20 до 500





± 4 мг/м3

± 20 % отн.

Номинальное время установления показаний Т 0,9ном, с, не более 30
Рекомендуемый расход газа в преобразователях с проточной камерой, дм 3 /мин:

– ПКГ-4/1-С-СО-2А, ПКГ-4/1-С-СО-4Р-2А, ПКГ-4/4-С-СО-4Р-2А

– ПКГ-4/8-С-СО-XР-ZА



от 0,1 до 0,3

от 0,1 до 0,3

Время прогрева газоанализатора, мин, не более 5
Напряжение питания газоанализатора ПКГ-4/Х-С-СО-XР-ZА 220±22 В, 50±1 Гц
Потребляемая газоанализатором мощность, Вт, не более 30
Токовый выход:

– диапазон изменения выходного тока, мА

– дискретность изменения выходного тока, мкА

– максимальное сопротивление нагрузки, Ом



4…20; 0…5; 0…20

19,5; 4,9; 19,5

300; 1000; 300

Связь с компьютером RS-232, RS-485, USB
Нагрузочная способность реле 7А при 220 В
Длина линии связи, м, не более:

– по RS-232

– по RS-485

– по USB



15

1000

3

Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более до 1000
Масса ПКГ-4-СО, не более, кг:

– блок измерения ПКГ-4/Х-С-СО-YР-ZА

– первичный преобразователь

1,5

0,5

Габаритные размеры газоанализатора, мм, не более:

– блок измерения ПКГ-4/Х-С-СО-YР-ZА

– первичный преобразователь ИПМУ-03

– первичный преобразователь ИПМУ-04



150х255х235

Ø55х195х117

Ø55х190

Средняя наработка на отказ газоанализатора, ч 15000
Средний срок службы газоанализатора ПКГ-4/Х-С-СО-XР-ZА, лет 5
Гарантийный срок эксплуатации газоанализатора ПКГ-4/Х-С-СО-XР-ZА, мес. 12
Температура окружающей среды:

– блок измерения

– первичный преобразователь

от -20 до +40°С

от -20 до +50°С

Относительная влажность воздуха от 10 до 95%
Атмосферное давление от 84 до 106 кПа
Наименование модификации Основные характеристики газоанализаторов
ПКГ-4/Х-С-КYР-ZА

многоканальный газоанализатор на кислород (О2) с регулированием

– связь с компьютером по интерфейсам RS-232, RS-485 и USB;

– наличие унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– возможность совмещения в одном измерительном блоке прибора встроенных устройств коммутации (реле) и аналоговых выходов;

– звуковая и световая сигнализация;

– наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;

– взаимозаменяемость первичных преобразователей;

– возможность подключения датчиков давления ИПД;

– возможность объединения приборов в измерительную сеть.;

– встроенная память на 30 тыс. измерений.



Варианты исполнения измерительных блоков:

– ПКГ-4/1-C-К-2А (прежнее назв. ПКГ-4-К-МК-С-2A) – 1-канальный, 2 аналоговых выхода;

– ПКГ-4/1-C-К-4Р-2А (прежнее назв. ПКГ-4-К-МК-С-4Р-2А) – 1-канальный, 4 реле, 2 аналоговых выхода;

– ПКГ-4/2-C-К-4Р-2А (прежнее назв. ПКГ-4/2-К-МК-С-4Р-2A) – 2-канальный, 4 реле, 2 аналоговых выхода;

– ПКГ-4/4-C-К-4Р-2А (прежнее назв. ПКГ-4/4-К-МК-С-4Р-2А) – 4-канальный, с 4 реле и 2 аналоговых выхода;

– ПКГ-4/8-C-К-8Р-8А (прежнее назв. ПКГ-4/8-К-МК-С-8Р-8A) – 8-канальный, 8 реле, 8 аналоговых выхода;

– ПКГ-4/8-C-К-16Р (прежнее назв. ПКГ-4/8-К-МК-С-16Р) – 8-канальный, 16 реле;

– ПКГ-4/8-C-К-16А (прежнее назв. ПКГ-4/8-К-МК-С-16А) – 8-канальный, 16 аналоговых выхода.



ПКГ-4/2-Щ-КYР-ZА

(прежнее название ПКГ-4-К-С-Р)

2-канальный газоанализатор на кислород (О2) в щитовом исполнении корпуса DIN 1/2

– связь с компьютером по интерфейсам USB, RS-485;

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– питание 220 В или 24 В;

– встроенная память на 8 тыс. измерений.



Варианты исполнения измерительных блоков:

– ПКГ-4/2-Щ-К-2А (прежнее назв. ПКГ-4-К-С-Р-2A) – 2 аналоговых выхода;

– ПКГ-4/2-Щ-К-2Р (прежнее назв.ПКГ-4-К-С-Р-2Р) – 2 реле;

– ПКГ-4/2-Щ-К-1Р-1А (прежнее назв. ПКГ-4-К-С-Р-1Р-1А) – 1 реле, 1 аналоговый выход.

ПКГ-4/4-Щ2-КYР-ZА

(прежнее название ПКГ-4/4-К-МК-С-Щ)

4-канальный газоанализатор на кислород (О2) в щитовом исполнении корпуса

– связь с компьютером по интерфейсам RS-232, RS-485, USB;

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– встроенная память на 30 тыс. измерений.



Варианты исполнения измерительных блоков:

– ПКГ-4/4-Щ2-К-4А (прежнее назв. ПКГ-4/4-К-МК-С-4А-Щ) – 4 аналоговых выхода;

– ПКГ-4/4-Щ2-К-8А (прежнее назв. ПКГ-4/4-К-МК-С-8А-Щ) – 8 аналоговых выхода;

– ПКГ-4/4-Щ2-К-4Р (прежнее назв.ПКГ-4/4-К-МК-С-4Р-Щ) – 4 реле;

– ПКГ-4/4-Щ2-К-8Р (прежнее назв.ПКГ-4/4-К-МК-С-8Р-Щ) – 8 реле;



ПКГ-4/Х-Т-К-4Р-2А(-Е)(3)

(TFT 3″ цветной графический сенсорный дисплей)

многоканальный газоанализатор на кислород (О2)

– связь с компьютером по интерфейсам RS-232, RS-485, USB, Ethernet (зависит от модели);

– наличие 4-х встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие 2-х аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– встроенная память на 512 тыс. измерений.



Варианты исполнения измерительных блоков:

– ПКГ-4/1-Т-К-4Р-2А-Е(3) – 1-канальный, Ethernet

– ПКГ-4/1-Т-К-4Р-2А(3) – 1-канальный

– ПКГ-4/2-Т-К-4Р-2А-Е(3) – 2-канальный, Ethernet

– ПКГ-4/2-Т-К-4Р-2А(3) – 2-канальный,

– ПКГ-4/4-Т-К-4Р-2А-Е(3) – 4-канальный, Ethernet

– ПКГ-4/4-Т-К-4Р-2А(3) – 4-канальный

ПКГ-4/8-Т-К-YР-ZА(-Е)(5)

(TFT 5″ цветной графический сенсорный дисплей)

многоканальный газоанализатор на кислород (О2)

– связь с компьютером по интерфейсам RS-232, RS-485, USB, Ethernet (зависит от модели);

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– встроенная память на 512 тыс. измерений.



Варианты исполнения измерительных блоков:

– ПКГ-4/8-Т-К-16Р-Е(5) – 8-канальный, 16 реле, Ethernet;

– ПКГ-4/8-Т-К-16Р(5) – 8-канальный, 16 реле;

– ПКГ-4/8-Т-К-16А-Е(5) -– 8-канальный, 16 аналоговых выхода, Ethernet;

– ПКГ-4/8-Т-К-16А(5) – 8-канальный, 16 аналоговых выхода;

– ПКГ-4/8-Т-К-8Р-8А-Е(5) – 8-канальный, 8 реле, 8 аналоговых выхода, Ethernet;

– ПКГ-4/8-Т-К-8Р-8А(5) – 8-канальный, 8 реле, 8 аналоговых выхода;



Наименование
Измерительный блок газоанализатора ПКГ-4/Х-С-СО-YР-ZА (прежнее назв. ПКГ-4/Х-СО-МК-С) – возможны следующие варианты исполнения:

– ПКГ-4/1-С-СО-2А (прежнее назв. ПКГ-4-СО-МК-С-2A)

– ПКГ-4/1-С-СО-4Р-2А (прежнее назв. ПКГ-4-СО-МК-С-4Р-2А)

– ПКГ-4/2 С-СО-4Р-2А

– ПКГ-4/4 С-СО-4Р-2А (прежнее назв. ПКГ-4/4-СО-МК-С-4Р-2А)

– ПКГ-4/8-С-СО-16Р (прежнее назв. ПКГ-4/8-СО-МК-С-16Р)

– ПКГ-4/8-С-СО-16А (прежнее назв. ПКГ-4/8-СО-МК-С-16А)

– ПКГ-4/8-С-СО-8Р-8А (прежнее назв. ПКГ-4/8-СО-МК-С-8Р-8А)

Кабель подключения преобразователя к измерительному блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м)
Свидетельство о поверке
Методика поверки
Руководство по эксплуатации и паспорт
Дополнительно, по спец. заказу поставляются:
Измерительный преобразователь оксида углерода (СО) – возможны следующие варианты исполнения:

– ИПМУ-03 (диффузионный отбор пробы)

– ИПМУ-04 (принудительный отбор пробы)

Кабель RS-232, 10 м
Кабель USB, 1 м
Диск или USB-накопитель с программным обеспечением

Максимальная ДЛИНА ЛИНИИ СВЯЗИ  – 1000 м.

Марка кабеля – 4-х жильный кабель UNITRONIKS.

  • селективность измерений;
  • возможность измерений в подвижных и неподвижных средах;
  • реализован принцип взаимозаменяемости преобразователей без дополнительной перекалибровки прибора;
  • возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний);
  • интерфейсы RS-232, RS-485 и USB;
  • объем памяти статистики – до 512 000 точек записи;
  • наличие аналоговых выходов 4-20, 0-5, 0-20 мА с возможностью управления по ним;
  • наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • возможность совмещения в одном измерительном блоке прибора встроенных устройств коммутации (реле) и аналоговых выходов;
  • наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление.
