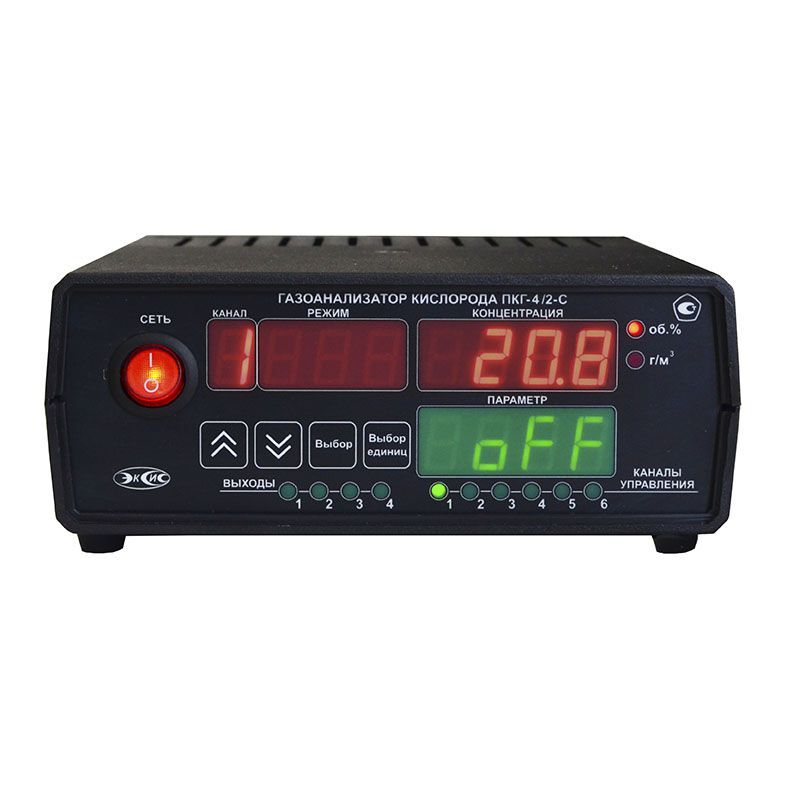

ПКГ-4-К стационарный газоанализатор

Артикул: 23058

от 10080,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на ПКГ-4-1-С-К-4Р-2А, ПКГ-4-2-С-К-4Р-2А, ПКГ-4-4-С-К-4Р-2А
Руководство по эксплуатации на ПКГ-4-2-Щ-К-YР-ZА
Руководство по эксплуатации на ПКГ-4-8-С-К-XР-ZА
Руководство по эксплуатации на ПКГ-4-Х-Т-К-4Р-2А-(Е)(3)

Стационарные газоанализаторы серии ПКГ-4-К предназначены для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации кислорода (О2) в газах. Газоанализаторы ПКГ-4-К применяются для экологического контроля, в медицине, для контроля состава воздуха рабочей зоны в производственных помещениях, в газовых магистралях и газовых баллонах.

Область применения газоанализаторов ПКГ-4 К – различные технологические процессы в промышленности, энергетика, сельское хозяйство, азотно-кислородные станции и другие отрасли хозяйства.

Характеристики ПКГ-4-К Значения
Количество подключаемых датчиков, шт:

– ПКГ-4/2-Щ-К-YР-ZА

– ПКГ-4/4-Щ2-К-YР-ZА, ПКГ-4/Х-Т-К-4Р-2А(-Е)(3)

– ПКГ-4/Х-С-К-YР-ZА

– ПКГ-4/8-Т-К-YР-ZА(-Е)(5)

 до 2

до 4

до 8

до 8
Диапазон измерения концентрации кислорода, об. %:

– исполнение 1

– исполнение 2

 от 0 до 30

от 0 до 100
Пороги срабатывания сигнализации ручная установка

Основная абсолютная погрешность измерения концентрации кислорода при температуре 20°С:

– для диапазона от 0 до 30, об.%

– для диапазона от 0 до 100, об.%

 ±0,4

±1
Дополнительная погрешность измерения концентрации кислорода от температуры окружающего воздуха в диапазоне рабочих температур, %/°С , не более ±0,2

Постоянная времени установления показаний кислорода, сек, не более

 30

Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин

 0,1 – 0,3
Питание газоанализатора ПКГ-4-К:

– газоанализатор ПКГ-4/2-Щ-К-YР-ZА

– остальные модели газоанализаторов



220 В или 24 В (автономное исполнение)

220±22 В, 50±1 Гц

Потребляемая прибором мощность, Вт, не более:

– ПКГ-4/Х-Т-К-YР-ZА(-Е)

– остальные модели



30

15
Нагрузочная способность реле 7A при 220B
Длина линии связи, м, не более:

– по RS-232

– по RS-485

– по USB



15

1000

3

Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более

 до 1000
Габаритные размеры блока измерения с учетом присоединенных разъемов, не более, мм:

– ПКГ-4/1-С-2А, ПКГ-4/1-С-К-4Р-2А, ПКГ-4/2-С-К-4Р-2А, ПКГ-4/4-С-К-4Р-2А

– ПКГ-4/8-С-К-YР-ZА

– ПКГ-4/2-Щ-К-YР-ZА,ПКГ-4/4-Щ2-К-YР-ZА

– ПКГ-4-Т-К-4Р-2А(-Е)(3)



235х255х150

240х220х90

120х120х55

235х255х150
Масса, не более, кг:

– ПКГ-4/1-С-2А, ПКГ-4/1-С-К-4Р-2А, ПКГ-4/2-С-К-4Р-2А, ПКГ-4/4-С-К-4Р-2А

– ПКГ-4/8-С-К-YР-ZА

– ПКГ-4/2-Щ-К, ПКГ-4/4-Щ2-К

– ПКГ-4-Т-К-4Р-2А(-Е)(3)

– первичные преобразователи кислорода ИПК-01, ИПК-02

– первичные преобразователи кислорода ИПК-01, ИПК-02

– первичный преобразователь давления ИПД-02



1,5

1,0

0,5

1,5

0,3

0,5

0,4
Габаритные размеры первичных преобразователей, мм, не более:

– ИПК-01 (прежнее назв. ВЗК-01)

– ИПК-02 (прежнее назв. ВЗК-02)

– ИПК-03 (прежнее назв. ИПК-01)

– ИПК-04-М8 (прежнее назв. ИПК-01-М8)

– ИПК-04-М16 (прежнее назв. ИПК-01-М16)

– ИПД-02,

– ИПД-02-М8,

– ИПД-02 –М16



Ø30х55

Ø30х50 (М16х1,5)

Ø30х190,5

Ø30х203,5х100 (М8х1)

Ø30х203,5х80 (М16х1)

Ø32х130 (М20х1,5)

Ø96х140 (М8х1)

Ø77х140 (М16×1,5)
* Диапазон измерения избыточного давления преобразователем ИПД-02, атм. от 0 до 25
* Класс точности измерительного преобразователя давления ИПД-02 0,5

Средний срок службы газоанализатора, лет

 5

Гарантийный срок эксплуатации газоанализатора ПКГ-4, мес.

 12
Температура окружающей среды:

– блок измерения

– первичный преобразователь кислорода,

– преобразователь давления

– соединительные кабели



от -20 до +40°С

от -20 до +50°С

от +5 до +50°С

от -40 до +60°С
Относительная влажность воздуха от 10 до 95 %
Атмосферное давление от 84 до 106,7 кПа
Условия эксплуатации газоанализатора ПКГ-4-К
Наименование модификации Основные характеристики газоанализаторов
ПКГ-4/Х-С-К–YР-ZА

многоканальный газоанализатор на кислород (О2) с регулированием

 – связь с компьютером по интерфейсам RS-232, RS-485 и USB;

– наличие унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– возможность совмещения в одном измерительном блоке прибора встроенных устройств коммутации (реле) и аналоговых выходов;

– звуковая и световая сигнализация;

– наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;

– взаимозаменяемость первичных преобразователей;

– возможность подключения датчиков давления ИПД;

– возможность объединения приборов в измерительную сеть.;

– встроенная память на 30 тыс. измерений.

Варианты исполнения измерительных блоков:

– ПКГ-4/1-C-К-2А (прежнее назв. ПКГ-4-К-МК-С-2A) – 1-канальный, 2 аналоговых выхода;

– ПКГ-4/1-C-К-4Р-2А (прежнее назв. ПКГ-4-К-МК-С-4Р-2А) – 1-канальный, 4 реле, 2 аналоговых выхода;

– ПКГ-4/2-C-К-4Р-2А (прежнее назв. ПКГ-4/2-К-МК-С-4Р-2A) – 2-канальный, 4 реле, 2 аналоговых выхода;

– ПКГ-4/4-C-К-4Р-2А (прежнее назв. ПКГ-4/4-К-МК-С-4Р-2А) – 4-канальный, с 4 реле и 2 аналоговых выхода;

– ПКГ-4/8-C-К-8Р-8А (прежнее назв. ПКГ-4/8-К-МК-С-8Р-8A) – 8-канальный, 8 реле, 8 аналоговых выхода;

– ПКГ-4/8-C-К-16Р (прежнее назв. ПКГ-4/8-К-МК-С-16Р) – 8-канальный, 16 реле;

– ПКГ-4/8-C-К-16А (прежнее назв. ПКГ-4/8-К-МК-С-16А) – 8-канальный, 16 аналоговых выхода.
ПКГ-4/2-Щ-К–YР-ZА

(прежнее название ПКГ-4-К-С-Р)

2-канальный газоанализатор на кислород (О2) в щитовом исполнении корпуса DIN 1/2

 – связь с компьютером по интерфейсам USB, RS-485;

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– питание 220 В или 24 В;

– встроенная память на 8 тыс. измерений.

Варианты исполнения измерительных блоков:

– ПКГ-4/2-Щ-К-2А (прежнее назв. ПКГ-4-К-С-Р-2A) – 2 аналоговых выхода;

– ПКГ-4/2-Щ-К-2Р (прежнее назв.ПКГ-4-К-С-Р-2Р) – 2 реле;

– ПКГ-4/2-Щ-К-1Р-1А (прежнее назв. ПКГ-4-К-С-Р-1Р-1А) – 1 реле, 1 аналоговый выход.


ПКГ-4/4-Щ2-К–YР-ZА

(прежнее название ПКГ-4/4-К-МК-С-Щ)

4-канальный газоанализатор на кислород (О2) в щитовом исполнении корпуса

 – связь с компьютером по интерфейсам RS-232, RS-485, USB;

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– встроенная память на 30 тыс. измерений.

Варианты исполнения измерительных блоков:

– ПКГ-4/4-Щ2-К-4А (прежнее назв. ПКГ-4/4-К-МК-С-4А-Щ) – 4 аналоговых выхода;

– ПКГ-4/4-Щ2-К-8А (прежнее назв. ПКГ-4/4-К-МК-С-8А-Щ) – 8 аналоговых выхода;

– ПКГ-4/4-Щ2-К-4Р (прежнее назв.ПКГ-4/4-К-МК-С-4Р-Щ) – 4 реле;

– ПКГ-4/4-Щ2-К-8Р (прежнее назв.ПКГ-4/4-К-МК-С-8Р-Щ) – 8 реле;
ПКГ-4/Х-Т-К-4Р-2А(-Е)(3)

(TFT 3″ цветной графический сенсорный дисплей)

многоканальный газоанализатор на кислород (О2)

 – связь с компьютером по интерфейсам RS-232, RS-485, USB, Ethernet (зависит от модели);

– наличие 4-х встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие 2-х аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– встроенная память на 512 тыс. измерений.

Варианты исполнения измерительных блоков:

– ПКГ-4/1-Т-К-4Р-2А-Е(3) – 1-канальный, Ethernet

– ПКГ-4/1-Т-К-4Р-2А(3) – 1-канальный

– ПКГ-4/2-Т-К-4Р-2А-Е(3) – 2-канальный, Ethernet

– ПКГ-4/2-Т-К-4Р-2А(3) – 2-канальный,

– ПКГ-4/4-Т-К-4Р-2А-Е(3) – 4-канальный, Ethernet

– ПКГ-4/4-Т-К-4Р-2А(3) – 4-канальный
ПКГ-4/8-Т-К-YР-ZА(-Е)(5)

(TFT 5″ цветной графический сенсорный дисплей)

многоканальный газоанализатор на кислород (О2)

 – связь с компьютером по интерфейсам RS-232, RS-485, USB, Ethernet (зависит от модели);

– наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;

– наличие аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;

– звуковая и световая сигнализация;

– встроенная память на 512 тыс. измерений.

Варианты исполнения измерительных блоков:

– ПКГ-4/8-Т-К-16Р-Е(5) – 8-канальный, 16 реле, Ethernet;

– ПКГ-4/8-Т-К-16Р(5) – 8-канальный, 16 реле;

– ПКГ-4/8-Т-К-16А-Е(5) -– 8-канальный, 16 аналоговых выхода, Ethernet;

– ПКГ-4/8-Т-К-16А(5) – 8-канальный, 16 аналоговых выхода;

– ПКГ-4/8-Т-К-8Р-8А-Е(5) – 8-канальный, 8 реле, 8 аналоговых выхода, Ethernet;

– ПКГ-4/8-Т-К-8Р-8А(5) – 8-канальный, 8 реле, 8 аналоговых выхода;



Наименование Количество
Измерительный блок газоанализатора ПКГ-4/Х-С-К-YР-ZА (прежнее назв. ПКГ-4/Х-К-МК-С) – возможны следующие варианты исполнения:

– ПКГ-4/1-C-К-2А (прежнее назв. ПКГ-4-К-МК-С-2A),

– ПКГ-4/1-C-К-4Р-2А (прежнее назв. ПКГ-4-К-МК-С-4Р-2А),

– ПКГ-4/2-С-К-4Р-2А (прежнее назв. ПКГ-4/2 К-МК-С-4Р-2А),

– ПКГ-4/4-С-К-4Р-2А (прежнее назв. ПКГ-4/4 К-МК-С-4Р-2А),

– ПКГ-4/8-С-К-16Р (прежнее назв. ПКГ-4/8 К-МК-С-16Р),

– ПКГ-4/8-С-К-16А (прежнее назв. ПКГ-4/8 К-МК-С-16А),

– ПКГ-4/8-С-К-8Р-8А (прежнее назв. ПКГ-4/8 К-МК-С-8Р-8А)

 1 шт.
2. Кабель подключения преобразователя к измерительному блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м) до 8 шт.
Свидетельство о поверке 1 экз.
Методика поверки 1 экз.
Руководство по эксплуатации и паспорт 1 экз.
Поставляются по специальному заказу:
Измерительный преобразователь кислорода (О2) – возможны следующие варианты исполнения:

– ИПК-03 (прежнее назв. ИПК-01) – в металлическом корпусе в виде “минимикрофона”,

– ИПК-04-М8 (прежнее назв. ИПК-01-М8) – в виде проточной камеры в корпусе из нержавеющей стали, штуцеры М8х1,

– ИПК-04-М16 (прежнее назв. ИПК-01-М16) – в виде проточной камеры в корпусе из нержавеющей стали, штуцеры М16х1,5

 до 8 шт.
Датчик давления – возможны следующие варианты исполнения (для ПКГ-4/8-С-К):

– ИПД-02 – в металлическом корпусе, для измерения в гермообъемах, присоединительные размеры штуцера М20х1,5,

– ИПД-02-М8 – в металлическом корпусе с проточной камерой, присоединительные размеры штуцеров М8х1,0,

– ИПД-02-М16 – в металлическом корпусе с проточной камерой, присоединительные размеры штуцеров М16х1,5

 1 шт.
Кабель подключения датчика давления 1 шт.
Кабель RS-232, 10 м 1 шт.
Кабель USB, 1м 1 шт.
Диск или USB-накопитель с программным обеспечением 1 шт.



Комплект поставки газоанализатора ПКГ-4/2-Щ-К-YР-ZА (прежнее назв. ПКГ-4-К-С-Р):

Наименование Количество
Измерительный блок газоанализатора ПКГ-4/2-Щ-К-YР-ZА (прежнее назв. ПКГ-4-К-С-Р) – возможны следующие варианты исполнения:

– ПКГ-4/2-Щ-К-2А (прежнее назв. ПКГ-4-К-С-Р-2A),

– ПКГ-4/2-Щ-К-2Р (прежнее назв. ПКГ-4-К-С-Р-2Р),

– ПКГ-4/2-Щ-К-1Р-1А (прежнее назв. ПКГ-4-К-С-Р-1Р-1А)

 1 шт.
Измерительный преобразователь кислорода (О2) – возможны следующие варианты исполнения:

– ИПК-01 (прежнее назв. ВЗК-01),

– ИПК-02 (прежнее назв. ВЗК-02)

 до 2 шт.
Кабель подключения преобразователя к измерительному блоку, 1,5 м (длина кабеля может быть изменена по заказу до 10 м ) до 2 шт.
Свидетельство о поверке 1 экз.
Методика поверки 1 экз.
Руководство по эксплуатации и паспорт 1 экз.
Поставляются по специальному заказу:
Кабель подключения к персональному компьютеру, 10 м 1 шт.
Диск или USB-накопитель с программным обеспечением 1 шт.



Комплект поставки газоанализатора ПКГ-4/Х-Т-К-4Р-2А(-Е)(3):

Наименование Количество
Измерительный блок газоанализатора ПКГ-4/Х-T-К-4Р-2А(-Е)(3) – возможны следующие варианты исполнения:

– ПКГ-4/1-Т-К-4Р-2А(3)

– ПКГ-4/2-Т-К-4Р-2А(3)

– ПКГ-4/4-Т-К-4Р-2А(3)

– ПКГ-4/1-T-К-4Р-2А-Е(3)

– ПКГ-4/2-T-К-4Р-2А-Е(3)

– ПКГ-4/4-T-К-4Р-2А-Е(3)

 1 шт.
Кабель подключения преобразователя к измерительному блоку, 1,5 м (длина кабеля может быть изменена по заказу до 10 м ) до 4 шт.
Свидетельство о поверке 1 экз.
Методика поверки 1 экз.
Руководство по эксплуатации и паспорт 1 экз.
Поставляются по специальному заказу:
Измерительный преобразователь концентрации кислорода (О2) – возможны следующие варианты исполнения:

– ИПК-03 (прежнее назв. ИПК-01) – в металлическом корпусе в виде “минимикрофона”,

– ИПК-04-М8 (прежнее назв. ИПК-01-М8) – в виде проточной камеры в корпусе из нержавеющей стали, штуцеры М8х1,

– ИПК-04-М16 (прежнее назв. ИПК-01-М16) – в виде проточной камеры в корпусе из нержавеющей стали, штуцеры М16х1,5

 до 4 шт.
Кабель RS-232 для подключения к ПК, 10 м 1 шт.
Кабель USB для подключения к ПК, 1 м 1 шт.
Диск или USB-накопитель с программным обеспечением 1 шт.
