Бытовая система автоматического контроля загазованности САКЗ-МК-2-1А предназначена для: – непрерывного автоматического контроля содержания опасных концентраций оксида углерода (угарный газ, СО) и углеводородного газа (природный газ, метан, СН4) или паров сжиженных углеводородов (пропан-бутановая смесь, СУГ) в воздухе помещений; – оповещения об опасных концентрациях газа; – управления импульсным электромагнитным клапаном газоснабжения типа КЗЭУГ-А или КЗЭУГ-Б.
Область применения системы загазованности САКЗ-МК-2А – гаражи, автостоянки, жилые одно- и многоквартирные дома, дачи и коттеджи, другие производственные и коммунально-бытовые помещения, где газ используется для отопления и приготовления пищи.

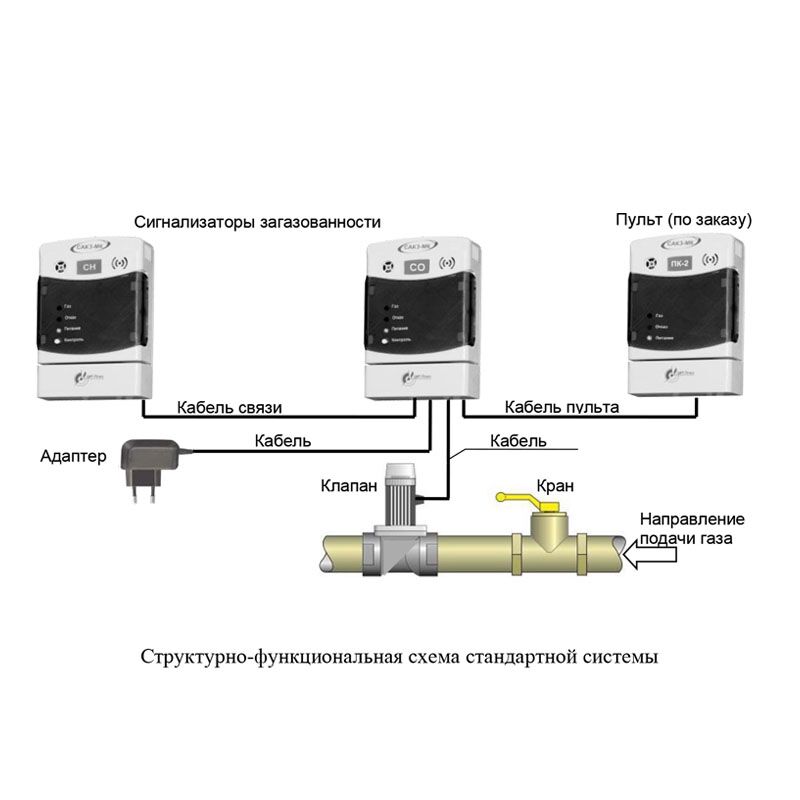

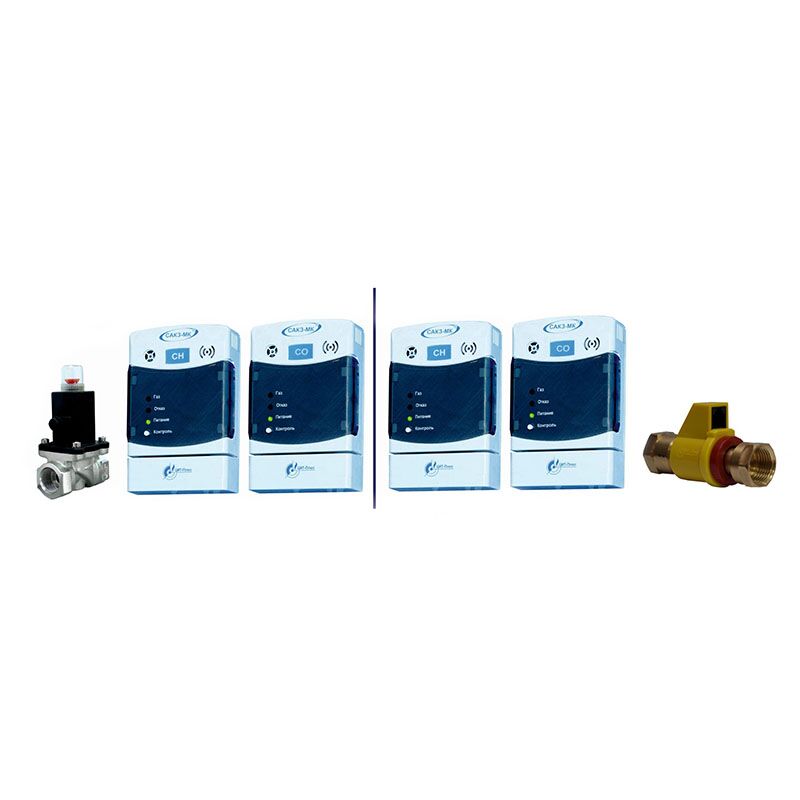

В состав системыСАКЗ-МК-2А входят: – сигнализатор загазованности СЗ-1-1АВ (метан, СН4) или СЗ-3-1АВ (СУГ) – 1 шт; – сигнализатор СЗ-2-2АГ (CO) – 1 шт; – клапан КЗЭУГ-А или КЗЭУГ-Б (может отсутствовать); – соединительные кабели; – по заказу контрольный пульт ПК-2А с кабелем длиной 10 м. К системе допускается подключать GSM-извещатель GSM5-105 или аналогичный, пожарные извещатели ИП212-34АВТ, ИП212-189АМ или ИП212- 50М. Допускается объединить несколько систем для управления одним клапаном.
При отключении электропитания клапан останется открытым.
Пульт ПК-2А предназначен для удаленного контроля за состоянием системы с помощью световой и звуковой сигнализации. Питание пульта осуществляется от сигнализатора по кабелю связи.
Измеряемое вещество: оксид углерода (угарный газ, СО), природный газ (метан, CH4) или пары сжиженных углеводородов (пропан-бутановая смесь, СУГ) Тип системы: энергонезависимая (при отключении электроснабжения клапан останется открытым) Сигнализация: световая, звуковая Выходные сигналы: импульсный выход на клапан Наличие взрывозащиты: отсутствует Степень защиты оболочки сигнализаторов: IР31 Рабочий диапазон температур: от 0 до +40°С Напряжение питания: 220 В Межповерочный интервал: 12 мес.
энергонезависимая (при отключении электроснабжения, клапан закрыт не будет)
Номинальный диаметр подключаемого клапана:
– КЗЭУГ-А
– КЗЭУГ-Б
DN 15, 20, 25, 32
DN 15, 20, 25
Время срабатывания системы, не более:
– СН и СУГ
– СО
– от внешнего датчика типа «нормально закрытый сухой контакт»
15 с
45 с
1 с
Время установления рабочего режима, не более
30 с
Напряжение питания переменного тока частотой (50±1) Гц
от 190 до 253 В
Потребляемая мощность (стандартного комплекта), не более
2,5 ВА
Средняя наработка на отказ, не менее
40000 ч.
Назначенный срок службы:
– сигнализаторов
– сенсоров
12 лет
5 лет
Максимальная длина кабелей:
– кабель связи
– кабель клапана
50 м
3 м (по заказу до 10 м)
Рабочий диапазон температур
– сигнализаторы
– клапан и пульт
от 0 до +40°С
от -10 до +40°С
Относительная влажность воздуха
до 80% при температуре +25°С
Атмосферное давление
от 86 до 106,7 кПа
Примечания:
СО – оксид углерода (угарный газ, СО)
CH – углеводородный газ (природный газ, метан, CH)
СУГ – пары сжиженных углеводородов (пропан-бутановая смесь, СУГ)
НКПР – нижний концентрационный предел распространения пламени, для метана (бутана) – по ГОСТ 30852.19-2002 (МЭК 60079-20:1996)
Обозначение системы при заказе
САКЗ-МК-2-1А
ОМ
П
КЗЭУГ-А25М
ТУ 4215-004-96941919-2007
1
2
3
4
5
Где:
Наименование системы
Исполнение по комплектации: «ОМ» (может отсутствовать): СЗ-1-1АВ (на СН) и СЗ-2-2АГ (на СО) «ОМ1»: СЗ-1-1АГ (на СН) и СЗ-2-2АВ (на СО) «О»: СЗ-2-2АГ (на СО) «О1»: СЗ-2-2АГ (на СО), СЗ-2-2АВ (на СО) «ОС»: СЗ-3-1АВ (на СУГ) и СЗ-2-2АГ (на СО) «ОС1»: СЗ-3-1АГ (на СУГ) и СЗ-2-2АВ (на СО)

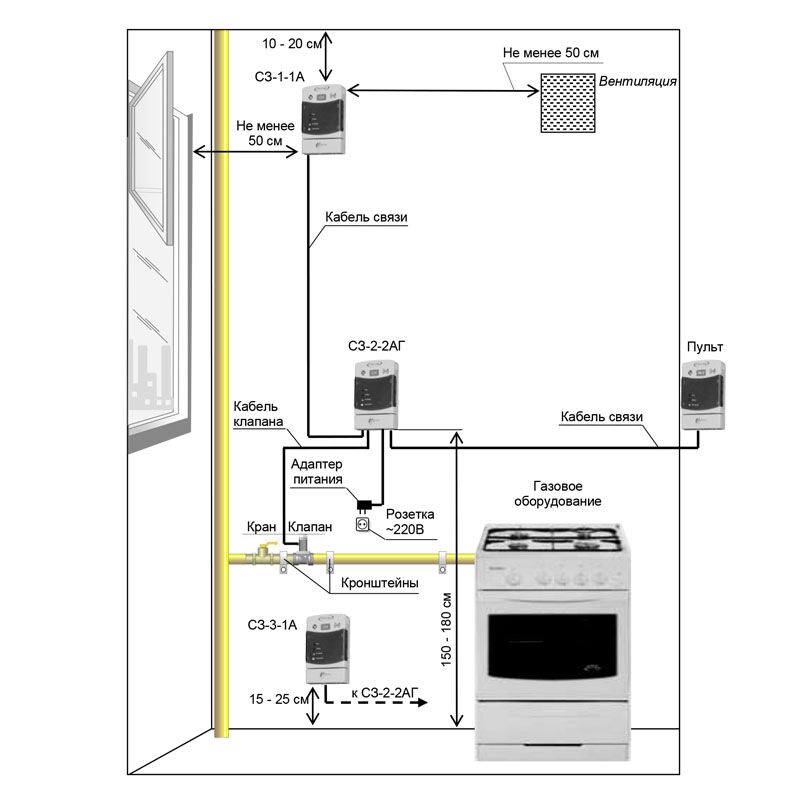

Сигнализатор должен устанавливаться не ближе 50 см от форточек и мест притока воздуха, в местах наиболее вероятного скопления или утечки газа. Сигнализатор СЗ-1- 1А(Г)(В) – на расстоянии от 10 до 20 см от потолка; Сигнализатор СЗ-3-1А(Г)(В) – на расстоянии от 15 до 25 см от пола; Сигнализатор СЗ-2-2А(Г)(В) – на высоте от 1,5 м до 1,8 м. от пола.
Сигнализаторы СЗ-1 и СЗ способны контролировать площадь в радиусе до 5 м (около 80 м2), СЗ-2 – в радиусе до 8 м (около 200 м2).
Электрическая розетка для питания сигнализатора должна располагаться на расстоянии, соответствующем длине кабеля адаптера. Натянутое состояние кабеля не допускается.
В системе с контролем двух газов расстояние между сигнализаторами не должно превышать длины соединительного кабеля.
Клапан должен устанавливаться в соответствии с требованиями проектной документации в месте, обеспечивающем свободный доступ к кнопке открытия клапана. Клапаны КЗЭУГ-А и КЗЭУГ-Б допускается устанавливаться как на вертикаль- ном, так и на горизонтальном участке трубопровода. При установке клапана КЗЭУГ-А на горизонтальном участке рекомендуется, чтобы кнопка управления рас- полагалась сверху или сбоку.
С целью предотвращения выхода из строя клапана, перед ним рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.
Соединительные кабели оснащены разъемами для быстрого соединения и не требуют разделки при монтаже (за исключением пожарных извещателей и GSM извещателя). Максимальная длина кабеля связи – 50 м, типовая длина кабеля клапана – 3 м (по заказу – до 10м).
Место установки
сигнализатор загазованности СЗ-1-1АВ (СН) или СЗ-3-1АВ (СУГ) – 1 шт
сигнализатор загазованности СЗ-2-2АГ (СО) – 1 шт
клапан типа КЗЭУГ-А или КЗЭУГ-Б (может отсутствовать)
