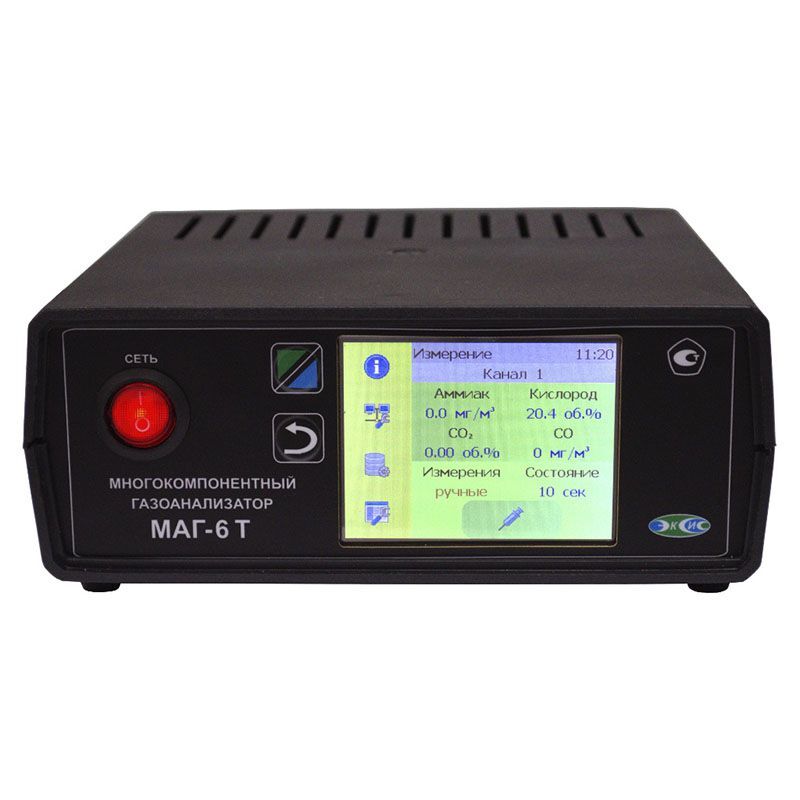

МАГ-6 Т-X-В с выносными датчиками стационарный многокомпонентный газоанализатор

Артикул: 21039

от 12600,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на МАГ-6-Х-Т(-В)


Газоанализатор МАГ-6 Т-Х-В предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу. В зависимости от исполнения прибор применяется для измерения концентрации аммиака, сероводорода, диоксида углерода, кислорода, монооксида углерода, метана, диоксида азота, диоксида серы.

Модификация газоанализатора МАГ-6 Т-X-В (Х – количество каналов измерения) относится к взрывозащищенному оборудованию группы IIс ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Прибор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Характеристики МАГ-6 Т-X-В Значения
Количество контролируемых газов от 1 до 7
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности в долях от пределов допускаемой основной погрешности:

– оксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота

– метан







0,5

0,2

Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности :

– кислород, диоксид углерода, метан

– оксид углерода, аммиак, сероводород, диоксид серы, диоксид азота







0,7

0,2

Номинальное время установления показаний Т0,9ном, с:

– кислород, оксид углерода, диоксид углерода, метан

– аммиак, сероводород, диоксид серы, диоксид азота



30

60

Рекомендуемый расход анализируемого газа, л/мин 0,1-0,5
Время прогрева газоанализатора МАГ-6 Т-Х-В, мин, не более 5
Степень пылевлагозащиты преобразователей IP54
Взрывозащита под заказ (с барьером искрозащиты)
Напряжение питания МАГ-6 Т-X-В 220±10 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более 15
Расстояние от измерительного блока до преобразователя, м, не более 1000
Нагрузочная способность реле 7А при 220В
Токовый выход:
– Диапазон изменения выходного тока, мА
– Дискретность изменения выходного тока, мкА
– Максимальное сопротивление нагрузки,Ом


4…20, 0…5; 0..20
19,5; 4,9; 19,5
300; 1000; 300

Интерфейс связи с компьютером RS-485 или Ethernet 100BASE-TX

RS-232

USB

Разрешение дисплея

– диагональ 3″

– диагональ 5″



320*240

800*480

Количество цветов дисплея 65535
Тип сенсорной панели резистивный
Количество точек автоматической статистики, не менее 715000
Масса прибора, кг, не более:

– газоанализатор МАГ-6 Т-Х-В (3)

– газоанализатор МАГ-6 Т-Х-В (5)

– измерительный преобразователь



1,5

2,5

0,4

Габаритные размеры прибора, мм, не более:

– газоанализатор МАГ-6 Т-Х-В

– измерительный преобразователь



150х255х235

130х90х35

Средний срок службы МАГ-6 Т-Х-В, лет 5
Средняя наработка на отказ, ч (без учета срока службы сенсоров) 8000
Гарантийный срок эксплуатации газоанализатора МАГ-6 Т-X-В, мес. 12
Межповерочный интервал газоанализатора МАГ-6 Т-X-В, мес. 12
Условия эксплуатации газоанализатора МАГ-6 Т-X-В
Температура воздуха от -20 до +40°С
Относительная влажность от 10 до 95 % (без конденсации)
Атмосферное давление от 84 до 106 кПа
Определяемый компонент Диапазон измерений Пределы допускаемой основной погрешности газоанализатора
Номинальное времени установления показаний Т0,9ном, с
Кислород (О2)

от 0 до 30 % об.д.

или
от 0 до 100 % об.д.

± 0,4 % об.д.

± 1,0 % об.д.

30
Монооксид углерода (СО) от 0 до 500 мг/м3 ± 4 мг/м3 (в диап. от 0 до 20 мг/м3)
± 20 % отн. (в диап. св. 20 до 500 мг/м3)
30
Диоксид углерода (СО2)

от 0 до 1 % об.д.

или
от 0 до 10 % об.д.

±(0,02+ 0,05·Cвх) % (об.д.)

±(0,1+ 0,05·Cвх) % (об.д.)

30
Метан (СН4) от 0 до 5 % об.д. ± 0,2 % об.д.(в диап. от 0 до 2 % об.д.)
± 10 % отн. (в диап. св. 2 до 5 % об.д.)
30
Аммиак (NH3) от 0 до 70 мг/м3 ± 4 мг/м3 (в диап. от 0 до 20 мг/м3)
± 20 % отн. (в диап. св. 20 до 70 мг/м3)
60
Сероводород (H2S) от 0 до 140 мг/м3 ± 2 мг/м3 (в диап. от 0 до 10 мг/м3)
± 20 % отн. (в диап. св. 10 до 140 мг/м3)
60
Диоксид серы (SO2)* от 0 до 50 мг/м3

± 2,5 мг/м3 (в диап. от 0 до 10 мг/м3)

± 25 % отн. (в диап. от 10 до 50 мг/м3)

60
Диоксид азота (NO2)* от 0 до 35 мг/м3

± 0,5 мг/м3 (в диап. от 0 до 2 мг/м3)

± 25 % отн. (в диап. от 2 до 35 мг/м3)

60

Примечание: Cвх – массовая концентрация определяемого компонента на входе датчика.

* – невозможно измерение одним прибором и SO2 и NO2.

Диапазон измерения для О2 и СО2 уточнять при заказе.

  • МАГ-6 Т-1-В-4Р-2А(3) – 1-канальный газоанализатор, протокол Modbus RTU, интерфейсы RS-485, USB, RS-232, дисплей (3″), 4 реле, 2  токовых выхода
  • МАГ-6 Т-1-В-4Р-2А-Е(3) – 1-канальный газоанализатор, протоколы Modbus RTU и Modbus TCP, интерфейсы Ethernet, USB, RS-232, дисплей (3″), 4 реле, 2  токовых выхода
  • МАГ-6 Т-2-В-4Р-2А(3) – 2-канальный газоанализатор, протокол Modbus RTU, интерфейсы RS-485, USB, RS-232, дисплей (3″), 4 реле, 2  токовых выхода
  • МАГ-6 Т-2-В-4Р-2А(-Е)(3) – 2-канальный газоанализатор, протоколы Modbus RTU и Modbus TCP, интерфейсы Ethernet, USB, RS-232, дисплей (3″), 4 реле, 2  токовых выхода
  • МАГ-6 Т-4-В-4Р-2А(3) – 4-канальный газоанализатор, протокол Modbus RTU, интерфейсы RS-485, USB, RS-232, дисплей (3″), 4 реле, 2  токовых выхода
  • МАГ-6 Т-4-В-4Р-2А(-Е)(3) – 4-канальный газоанализатор, протоколы Modbus RTU и Modbus TCP, интерфейсы Ethernet, USB, RS-232, дисплей (3″), 4 реле, 2  токовых выхода
  • МАГ-6 Т-8-В-8Р-8А(5) – 8-канальный газоанализатор, протокол Modbus RTU, интерфейсы RS-485, USB, RS-232, дисплей (5″), 8 реле, 8  токовых выходов
  • МАГ-6 Т-8-В-8Р-8А-Е(5) – 8-канальный газоанализатор, протоколы Modbus RTU и Modbus TCP, интерфейсы Ethernet, USB, RS-232, дисплей (5″), 8 реле, 8  токовых выходов
  • МАГ-6 Т-8-В-16Р(5) – 8-канальный газоанализатор, протокол Modbus RTU, интерфейсы RS-485, USB, RS-232, дисплей (5″), 16 реле
  • МАГ-6 Т-8-В-16Р-Е(5) – 8-канальный газоанализатор, протоколы Modbus RTU и Modbus TCP, интерфейсы Ethernet, USB, RS-232, дисплей (5″), 16 реле
  • МАГ-6 Т-8-В-16А(5) – 8-канальный газоанализатор, протокол Modbus RTU, интерфейсы RS-485, USB, RS-232, дисплей (5″), 16  токовых выходов
  • МАГ-6 Т-8-В-16А-Е(5) – 8-канальный газоанализатор, протоколы Modbus RTU и Modbus TCP, интерфейсы Ethernet, USB, RS-232, дисплей (5″), 16  токовых выходов



  • возможность измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу;
  • звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
  • наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • связь с компьютером по интерфейсам RS-232, Ethernet и USB;
  • количество точек автоматической статистики, не менее 715000;
  • наличие аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
  • возможность объединения приборов в измерительную сеть;
  • взрывозащищенное исполнение;
  • сенсорный дисплей 5″.
