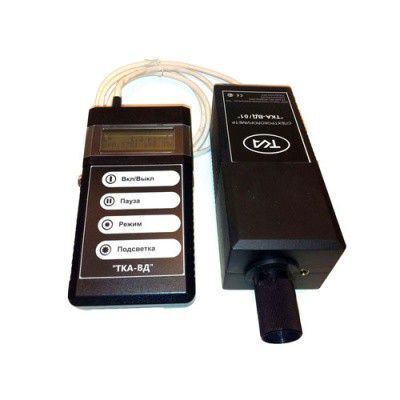

ТКА-ВД/01 переносной спектроколориметр с оптоэлектронным блоком “Яркость”

Артикул: 85012

от 120000,00 руб

Переносной спектроколориметр ТКА-ВД/01 предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

Измерения в режиме ЯРКОСТИ: плазменные панели, ЖК-дисплеи, киноэкраны, уличные экраны, потолочные светильники с рассеивателем, аварийное освещение, светофоры, экраны видеопроекторов.

Переносной спектроколориметр ТКА-ВД/01 зарегистрирован в Государственном реестре средств измерений РФ.

Характеристики ТКА-ВД/01 Значения
Метод измерения прямой
Приемник полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Оптический диапазон от 390 до 760 нм
Количество точек опроса 61
Поле зрения блока (для блока 01)
Диапазон измерения координат цветности x = 0,004 – 0,734; y = 0,005 – 0,834

u’ = 0,007 – 0,623; v’ = 0,005 – 0,595

Диапазон измерения коррелированной цветовой температуры от 1600 до 16000 К
Диапазон измерения яркости от 10 до 20 000 кд/м2
Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y,  не более:

– тепловых источников

– др. источников со сплошным спектром излучения





± 0,005

± 0,02

Предел допустимого значения основной относительной погрешности  измерения коррелированной цветовой температуры, не более ±5,0 %
Абсолютная погрешность измерения цветовой коррелированной температуры для тепловых источников, не более, К:

– в диап. изм. (1600-2300 К)

– в диап. изм. (2300-3300 К)

– в диап. изм. (3300-5100 К)

– в диап. изм. (5100-7200 К)

– в диап. изм. (7200-11000 К)

– в диап. изм. (11000-16000 К)





±10

±20

±50

±100

±200

±500

Пределы допускаемой основной относительной погрешности измерений яркости и освещенности, не более ± 10,0 %
Дисплей прибора ТКА-ВД 01 двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Степень пылевлагозащиты IP40
Напряжение питания ТКА-ВД/01 9 В, от батареи типа “Крона”
Ток, потребляемый прибором, мА, не более: 3,4
Время непрерывной работы прибора, ч, не менее 8
Наработка на отказ ТКА-ВД/01 при доверительной вероятности р=0.8, ч, не менее 2000
Габаритные размеры спектроколориметра, мм, не более:

– измерительный блок

– фотометрическая головка



165х85х35

240х70х70

Масса ТКА-ВД/01, кг, не более 1,5
Межповерочный интервал 12 мес.
Гарантийный срок эксплуатации 18 мес.
Условия эксплуатации спектроколориметра ТКА-ВД/01
Температура окружающего воздуха: от 0 до +40°С
Относительная влажность воздуха 65±15 %
Атмосферное давление от 86 до 107 кПа

  • спектроколориметр ТКА-ВД/01 (2 функциональных блока),
  • NiMH аккумуляторная батарея типа «Крона» (6F22), 9 В – 1 шт.,
  • блок питания AC-220-Si для зарядки аккумуляторной батареи,
  • кабель связи с ПК (USB A-B),
  • диск с программным обеспечением,
  • руководство по эксплуатации,
  • паспорт,
  • сумка для прибора,
  • транспортная тара.
  • Компактность и удобство в эксплуатации.
  • Вывод информации на встроенный ЖКИ.
  • Прямых отечественных аналогов нет.
  • Определения значений в режиме реального времени.
  • Собственная программа для связи с ПК.
  • Малое энергопотребление.
  • Простота и удобство в эксплуатации.
  • Фотометрическая гайка под штатив.
