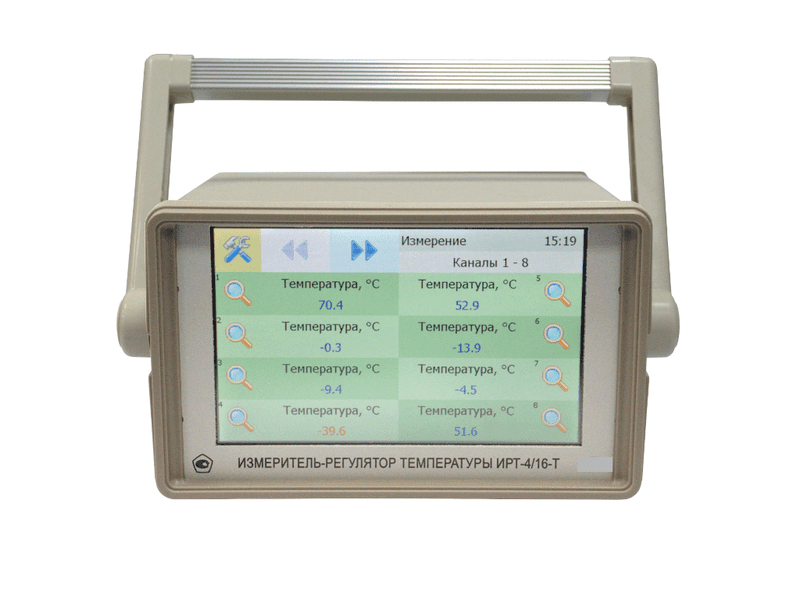

ИРТ-4/16-Т стационарный 16-канальный измеритель-регулятор температуры с сенсорным дисплеем

от 42600,00 руб

Измеритель-регулятор температуры ИРТ-4/16-Т с сенсорным дисплеем предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации температуры, постоянного напряжения, постоянного тока в различных технологических процессах.

Измеритель-регулятор температуры ИРТ-4/16-Т может комплектоваться преобразователями различного конструктивного исполнения. Измеритель ИРТ-4/16-Т имеет возможность подключать преобразователи других физических параметров: давления, расхода, уровня и т.п.

Микроконтроллерные многоканальные измерители-регуляторы ИРТ-4/16-Т предназначены для построения автоматических систем контроля и управления температурой производственных и технологических процессов в различных отраслях промышленности.

Область применения измерителя температуры ИРТ-4/16-Т – промышленность, энергетика, сельское хозяйство, гидрометеорология и другие отрасли хозяйства.

Измерители-регуляторы температуры ИРТ-4/16-Т успешно зарекомендовали себя в процессах обжига известняка и при поддержании определенных режимов температуры паровых кальцинаторов, при производстве кальцинированной соды.

Измеритель-регулятор температуры ИРТ-4/16-Т зарегистрирован в Государственном реестре средств измерений РФ.

Измеритель-регулятор температуры ИРТ-4/16-Т с сенсорным дисплеем

№ п/п Наименование Цена с НДС (20%), руб.
1 ИРТ-4/16-Т-8Р-8А с 8 реле и 8 аналоговми выходами, без термопреобразователей. Многоканальный измеритель-регулятор с графическим сенсорным дисплеем размером 7 дюймов. Интерфейсы связи с ПК - USB, RS-232, RS-485, Ethernet с возможностью управления. Класс точности - 0,25. Прибор позволяет одновременно по 16 каналам измерять, регулировать, регистрировать температуру воздуха и/или других неагрессивных газов и/или жидкостей, а также измерять, регулировать постоянное напряжение и постоянный ток в различных технологических процессах. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 45 240
2 ИРТ-4/16-Т-16Р с 16 реле, без термопреобразователей. Многоканальный измеритель-регулятор с графическим сенсорным дисплеем размером 7 дюймов. Интерфейсы связи с ПК - USB, RS-232, RS-485, Ethernet с возможностью управления. Класс точности - 0,25. Прибор позволяет одновременно по 16 каналам измерять, регулировать, регистрировать температуру воздуха и/или других неагрессивных газов и/или жидкостей, а также измерять, регулировать постоянное напряжение и постоянный ток в различных технологических процессах. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 42 600
3 ИРТ-4/16-Т-16А c 16 аналоговыми выходами, без термопреобразователей. Многоканальный измеритель-регулятор с графическим сенсорным дисплеем размером 7 дюймов. Интерфейсы связи с ПК - USB, RS-232, RS-485, Ethernet с возможностью управления. Класс точности - 0,25. Прибор позволяет одновременно по 16 каналам измерять, регулировать, регистрировать температуру воздуха и/или других неагрессивных газов и/или жидкостей, а также измерять, регулировать постоянное напряжение и постоянный ток в различных технологических процессах. Прибор может комплектоваться термопреобразователями различного конструктивного исполнения. Зонды соединяются с прибором кабелем длиной 1,5 м (возможно удаление до 100 м). Комплект поставки: прибор, крепежные элементы, РЭ и паспорт, госповерка блока по напряжению + термопреобразователь (по отдельному заказу) 45 960



Термопреобразователи для ИРТ-4-16-Т

№ п/п Наименование Цена с НДС (20%), руб.
1 Сертификат о калибровке по температуре на термопреобразователи сопротивления на основе Pt1000 в диапазоне от -50 до +150 град. С 1 140
2 Сертификат о калибровке по температуре на преобразователи электрические на основе термопары ХА в диапазоне от -40 до +450 град. С 1 140
3 Термопреобразователи на основе терморезистора Pt 1000, температура от -50ºС до +150ºС:
4 ТПП-А-4/200 длина 200 мм, диаметр 4 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 160
5 ТПП-А-4/300 длина 300 мм, диаметр 4 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 280
6 ТПП-А-6/500 длина 500 мм, диаметр 6 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 400
7 ТПП-А-6/700 длина 700 мм, диаметр 6 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 520
8 ТПП-А-6/1000 длина 1000 мм, диаметр 6 мм, термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 3 360
9 Зонд "монета", термопреобразователь на основе терморезистора Pt 1000, температура от -50ºС до +150ºС 2 760
10 Термопреобразователи на основе термопары ХА, температура от -60ºС до +250ºС:
11 ТХА-А-4/200 длина 200 мм, диаметр 4 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +250ºС 2 280
12 ТХА-А-4/300 длина 300 мм, диаметр 4 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +250ºС 2 400
13 Термопреобразователи на основе термопары ХА, температура от -60ºС до +450ºС:
14 ТХА-А-6-500 длина 500 мм, диаметр 6 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +450ºС 2 880
15 ТХА-А-6-700 длина 700 мм, диаметр 6 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +450ºС 3 000
16 ТХА-А-6-1000 длина 1000 мм, диаметр 6 мм, термопреобразователь на основе термопары ХА, температура от -60ºС до +450ºС 3 360
Характеристики Значения
Количество каналов измерения 16
Количество каналов управления 16
Напряжение питания 220 В, 50 Гц
Потребляемая прибором мощность 20 ВА
Разрешение дисплея 800*480
Количество цветов дисплея 65535
Тип сенсорной панели резистивный
Количество точек автоматической статистики, не менее 512000
Тип индикации цифровая, звуковая
Выходные сигналы RS-232, RS-485, USB, Ethernet 100BASE-TX
Степень пылевлагозащиты IP54
Коммутационная способность реле 7 А при напряжении 220 В 50 Гц
Токовый выход:

– диапазон изменения выходного тока, мА

– дискретность изменения выходного тока, мкА

– максимальное сопротивление нагрузки, Ом

4…20; 0…5; 0..2019.5; 4.9; 19.5

300; 1000; 300

Габаритные измерительного блока с учетом присоединенных разъемов, мм, не более 150х250х260
Масса, кг 2,5
Гарантийный срок эксплуатации измерителя-регулятора температуры, мес. 12
Средний срок службы измерителя-регулятора, лет, не менее 7
Условия эксплуатации
Температура окружающего воздуха от -20 до +55°С
Относительная влажность воздуха (без конденсации влаги) от 0 до 95%
Атмосферное давление от 84 до 106,7 кПа

Элемент на входе Диапазоны измерений Пределы допускаемой основной приведенной погрешности* Пределы допускаемой доп-й приведенной погрешности вызванной изменением темп. от 23±5 °С, на каждые 10 °С Разрешающая способность индикации
Типы первичных преобразователей
Термопреобразователи сопротивления
Pt 50, 100, 500, 1000

(α=0,00385 °С-1)**

от -150 до +850°C ±(0,25 + 1 ед. мл. разряда) % ±0,01% 0,1 в диап. от -99,9 до +999,9

1 в остальном диапазоне

П 50, 100, 500, 1000

(α=0,00391 °С-1)**

от -150 до +850°C
Cu 50, 100

(W100=1,4260)***

от -50 до +180°C
М 50, 100

(α=0,00428 °С-1)**

от -50 до +200°C
ТС гр.21

(α=0,00391 °С-1)**

от -150 до +650°C
ТС гр.23

(W100=1,4260)***

от -50 до +180°C
Термоэлектрические преобразователи
Тип К (ТХА) от -200 до +1300°C ±(0,25 + 1 ед. мл. разряда) % ±0,01% 0,1 в диап. от -99,9 до +999,9

1 в остальном диапазоне

Тип J (ТЖК) от -200 до +1200°C
Тип E (ТМК) от -200 до +1000°C
Тип T (ТХКн) от -200 до +400°C
Тип L (ТХК) от -200 до +800°C
Тип R (ТПП) от -50 до +1750°C
Тип S (ТПП) от 0 до +1700°C
Тип B (ТПР) от +200 до +1800°C
Тип М (ТМК) от -200 до +100°C
Тип А-1 (ТВР) от 0 до +2500°C
Выходной сигнал от 0 до 2 В

от 0 до 5 мА

от 0 до 20 мА

от 4 до 20 мА

±(0,1+1 ед. мл. разряда) % ±0,01%
  • ИРТ-4/16-Т-16А– 16 токовых выходов.
  • ИРТ-4/16-Т-16Р – 16 “сухих” контактов реле.
  • ИРТ-4/16-Т-8Р-8А – 8 “сухих” контактов реле, 8 токовых выходов.
  • количество каналов измерения (от 1 до 16);
  • до 16 “сухих” контактов реле;
  • до 16 токовых выходов;
  • интерфейс связи с компьютером RS-232, RS-485, USB, Ethernet 100BASE-TX;
  • степень пылевлагозащиты IP54;
  • количество точек автоматической статистики, не менее 512000;
  • цветной графический дисплей с сенсорной панелью управления.

Наименование

Количество
1. Измеритель-регулятор температуры ИРТ-4/16-Т необходимой модификации:

– ИРТ-4/16-Т-8Р-8А

– ИРТ-4/16-Т-16Р

– ИРТ-4/16-Т-16А

1 шт.
2. Кабель сетевой 1 шт.

3. Руководство по эксплуатации и паспорт 1 экз.
Поставляется по отдельному заказу:
1. Кабель для подключения к компьютеру 1 шт.
2. Кабель USB 1 шт.
3. Диск или USB-накопитель с программным обеспечением 1 шт.
