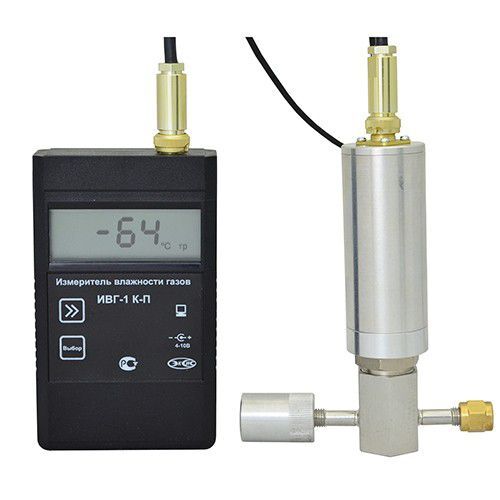

ИВГ-1 К-П переносной одноканальный измеритель-регулятор микровлажности газов (гигрометр)

от 8400,00 руб

Гигрометр ИВГ-1 К-П предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов. ИВГ-1 К-П может применяться в различных отраслях промышленности, медицине, энергетике и научных исследований.

Измеритель микровлажности газов ИВГ-1 К-П зарегистрирован в Государственном реестре средств измерений РФ.

Существует несколько вариантов осушки природного газа перед его поставкой клиентам. Один из них – осушка газа методом адсорбции, путем поглощения влаги твердыми пористыми веществами – адсорбентами (различные виды активированного угля и цеолитов, силикогели). Пропитанные водой и конденсатом адсорбирующие элементы подвергаются процессу восстановления для дальнейшего использования посредством удаления поглощенной влаги – десорбцией. Адсорбционную осушку газовой смеси производят на адсорбционных комплексах, включающих несколько колонн – адсорберов. Возможность повторного применения адсорбента можно узнать, определив микровлажность природного газа после процедуры осушки с помощью измерителя точки росы ИВГ-1 К-П.

Измерители точки росы ИВГ-1 К-П – незаменимые приборы для подготовки природного газа к транспортировке по трубопроводам. Существует большое количество исключительных факторов, характерных для природного газа, которым необходимо уделять особое внимание, в некоторых случаях, они могут влиять на надежность прибора и точность его показаний.

Характеристики ИВГ-1 К-П Значения
Диапазон измерения точки росы,°С от – 80 до 0
Погрешность измерения точки росы, °С ±2,0
Дискретность показаний, °С 1
Единицы представления влажности °С по т.р., % отн. влажн., ppm, г/м3
Температура анализируемого газа, °С от -20 до +40
Диапазоны измерения избыточного давления, МПа от 0 – 2,5
Давление анализируемого газа, атм., до:

– преобразователь исп. Д1

– преобразователь исп. Д2

– преобразователь исп. Д3



25

160

400

Рекомендуемый расход анализируемого газа, л/ч от 20 до 60
Напряжение питания гигрометра:

– ИВГ-1 К-П, ИВГ-1 К-П-1

– ИВГ-1 К-П-Т



3,0±0,3 В

3,6 В

Потребляемая прибором мощность, Вт, не более

– ИВГ-1 К-П

– ИВГ-1 К-П-1, ИВГ-1 К-П-Т



0,1

0,15

Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 1000
Интерфейс связи с компьютером:

– ИВГ-1 К-П

– ИВГ-1 К-П-Т, ИВГ-1 К-П-1



RS-232

USB

Длина линии связи RS-232, м, не более 15
Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более:

– ИВГ-1 К-П

– ИВГ-1 К-П-Т

– ИВГ-1 К-П-1



175х75х40

235х90х40

140х62х31

Масса, кг, не более:

– измерительный блок ИВГ-1 К-П

– измерительный блок ИВГ-1 К-П-Т

– измерительный блок ИВГ-1 К-П-1

– первичный преобразователь влажности или давления



0,5

0,4

0,3

0,4-0,5

Габаритные размеры измерительных преобразователей давления, мм:

– ИПД-02-М20,

– ИПД-02-М8,

– ИПД-02-М16



Ø32х130 (М20х1.5)

Ø96х140 (М8х1)

Ø77х140 (М16×1,5)

*Диапазон измерения избыточного давления преобразователем ИПД-02, атм. 0…25
*Класс точности измерительного преобразователя давления ИПД-02 0,5
Средний срок службы гигрометра ИВГ-1 К-П, лет 5
Диапазон температур при транспортировании, °С от -50 до 50

Гарантийный срок эксплуатации гигрометра ИВГ-1 К-П, мес.

12
Условия эксплуатации гигрометра (измерителя-регулятора микровлажности газов) ИВГ-1 К-П
Температура воздуха:

– блок измерения, первичный преобразователь влажности,

– первичный преобразователь давления



от -20 до +40°С

от +5 до +50°С

Относительная влажность (без конденсации влаги) от 10 до 95 %
Атмосферное давление от 84 до 106 кПа

Модификации
1. ИВГ-1 К-П переносной гигрометр:

– однострочный ЖК индикатор

– интерфейс связи с компьютером RS-232

– внутренняя память до 9000 измерений



2. ИВГ-1 К-П-Т переносной гигрометр:

– цветной графический дисплей (3″) с сенсорным управлением

– интерфейс связи с компьютером USB

– внутренняя память до 885 измерений

– возможность подключения датчика давления



3. ИВГ-1 К-П-1 переносной гигрометр:

– двухстрочный ЖК индикатор

– интерфейс связи с компьютером USB

– съемная micro-SD карта

– память до 2097152 измерений (при емкости micro-SD карты 1 Гб)



  • принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
  • пересчет единиц влажности в зависимости от давления;
  • протоколирование результатов измерений и возможность накопления статистики;
  • измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);
  • возможность объединения приборов в измерительную сеть;
  • цветной графический дисплей (3″) с сенсорным управлением (ИВГ-1 К-П-Т);
  • возможность выбора цветовой гаммы для индикатора (ИВГ-1 К-П-Т);
  • дополнительная индикация даты, времени, уровня заряда батареи (ИВГ-1 К-П-Т);
  • возможность одновременного подключения преобразователей влажности и давления (ИВГ-1 К-П-Т);
  • одновременная индикация параметров влажности, температуры и давления анализируемого газа (ИВГ-1 К-П-Т);
  • одновременная индикация температуры и влажности анализируемого газа (ИВГ-1 К-П-1);
  • возможность регистрации данных на карту памяти microSD (ИВГ-1 К-П-1);
  • возможность питания как от аккумуляторов, так и от батарей (ИВГ-1 К-П-1);
  • возможность крепления гигрометра к стене (ИВГ-1 К-П-1);
  • индикация степени заряда батареи (ИВГ-1 К-П-1);
  • эргономичный корпус (ИВГ-1 К-П-1).

Наименование

ИВГ-1 К-П ИВГ-1 К-П-1 ИВГ-1 К-П-Т

1. Блок измерения и индикации

1 шт. 1 шт. 1 шт.

2. Первичный преобразователь влажности – возможны следующие варианты исполнения*:

– ИПВТ-08-Д1(-ПС)-М20×1.5

– ИПВТ-08-Д2(-ПС)-М20×1.5

– ИПВТ-08-Д3(-ПС)-М20×1.5

– ИПВТ-08-Д1(-ПС)-3/4″ UNF

– ИПВТ-08-Д2(-ПС)-3/4″ UNF

– ИПВТ-08-Д3(-ПС)-3/4″ UNF

– ИПВТ-08-Д1(-ПС)-5/8″ UNF

– ИПВТ-08-Д2(-ПС)-5/8″ UNF

– ИПВТ-08-Д3(-ПС)-5/8″ UNF

– ИПВТ-08-Д1(-ПС)-1/2″ G

– ИПВТ-08-Д2(-ПС)-1/2″ G

– ИПВТ-08-Д3(-ПС)-1/2″ G

где, ПС – наличие подогрева сенсора влажности.

1 шт.

1 шт. 1 шт.

3. Шайба высокого давления

1 шт.

1 шт. 1 шт.
4. Транспортировочный колпак с осушителем

1 шт.

1 шт. 1 шт.
5. Кабель соединительный для подключения первичного преобразователя к блоку измерения и индикации, 1 м (длина кабеля может быть изменена по заказу до 1000 м) 1 шт. 1 шт. 1 шт.
6. Элемент питания 1.5 В АА, установлены в измерительный блок 2 шт. 2 шт.
7. Карта памяти micro-SD 2 ГБ 1 шт.
8. Кабель USB 1 шт. (1,8 м) 1 шт. (1 м)
9. Сетевой адаптер 1 шт. 1 шт.
10. Упаковочный чехол 1 шт. 1 шт. 1 шт.
11. Свидетельство о поверке 1 экз. 1 экз. 1 экз.
12. Руководство по эксплуатации и паспорт 1 экз. 1 экз. 1 экз.
13. Методика поверки 1 экз. 1 экз. 1 экз.
Поставляется по отдельному заказу:

14. Дополнительная проточная камера:

для резьбы М20х1,5:

– камера М20х1,5 со штуцерами М8х1

– камера М20х1,5 со штуцерами М16х1,5

– камера М20х1,5 со штуцерами Д6 с гайками Gyrolok

– камера М20х1,5 со штуцерами с внутренней резьбой G 1/8

для резьбы 3/4 UNF:

– камера 3/4 UNF со штуцерами М8х1

– камера 3/4 UNF со штуцерами М16х1,5

– камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok

– камера 3/4 UNF со штуцерами с внутренней резьбой G 1/8

для резьбы 5/8 UNF:

– камера 5/8 UNF со штуцерами М8х1

для резьбы 1/2 G:

– камера 1/2 G со штуцерами М8х1

1 шт. 1 шт. 1 шт.

15. Преобразователь давления ИПД – для контроля давления воздуха и других неагрессивных технологических газов в потоке (в газовых магистралях, на выходе различных установок). Преобразователь выполнен в корпусе из нержавеющей стали. Выпускается в трех вариантах*:

– ИПД-02-М20 – газовый штуцер с резьбой М20х1,5

– ИПД-02-М8 – проточная камера с двумя штуцерами М8х1,5

– ИПД-02-М16 – проточная камера с двумя штуцерами М16х1,5

Габаритные размеры, мм: 120х32х32.

1 шт.
16. Кабель подключения датчика давления к блоку измерения 1 шт.

17. Диск с программным обеспечением для работы с ПК

1 шт. 1 шт. 1 шт.
18. Кабель подключения к персональному компьютеру 1 шт. (1,5 м)
19. Сетевой адаптер 1 шт.
20. Настенный держатель 1 шт.
