Фото 2 - ИВГ-1/Х-Т стационарный многоканальный гигрометр (измеритель микровлажности газов) с цветным TFT графическим дисплеем с сенсорной панелью.

ИВГ-1/Х-Т стационарный многоканальный гигрометр (измеритель микровлажности газов) с цветным TFT графическим дисплеем с сенсорной панелью

Артикул: 51043 Категории: , Метки: , ,

от 27480,00 руб

Стационарный гигрометр ИВГ-1/Х-Т предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.

Область применения гигрометра ИВГ-1/Х-Т – различные отрасли промышленности, медицина, энергетика и научные исследования.

Измеритель микровлажности газов ИВГ-1/Х-Т зарегистрирован в Государственном реестре средств измерений РФ.

Существует несколько вариантов осушки природного газа перед его поставкой клиентам. Один из них – осушка газа методом адсорбции, путем поглощения влаги твердыми пористыми веществами – адсорбентами (различные виды активированного угля и цеолитов, силикогели). Пропитанные водой и конденсатом адсорбирующие элементы подвергаются процессу восстановления для дальнейшего использования посредством удаления поглощенной влаги – десорбцией. Адсорбционную осушку газовой смеси производят на адсорбционных комплексах, включающих несколько колонн – адсорберов. Возможность повторного применения адсорбента можно узнать, определив микровлажность природного газа после процедуры осушки с помощью измерителя точки росы ИВГ-1/Х-Т.

Измерители точки росы ИВГ-1/Х-Т – незаменимые приборы для подготовки природного газа к транспортировке по трубопроводам. Существует большое количество исключительных факторов, характерных для природного газа, которым необходимо уделять особое внимание, в некоторых случаях, они могут влиять на надежность прибора и точность его показаний.

Измеритель микровлажности азота – стационарный гигрометр ИВГ-1/Х-Т – на протяжении многих лет используется предприятиями микроэлектроники для контроля влажности азота в процессе диффузии, а также на других технологических этапах производства СБИС. Являясь отечественной разработкой, данный прибор оптимально подходит для использования его в микроэлектронной промышленности в рамках программы ее модернизации и развития.

Характеристики ИВГ-1/Х-Т Значения
Диапазон измерения точки росы,°Ст.р. от -80 до 0
Погрешность измерения точки росы, °С ±2,0
Дискретность показаний, °С 0,1
Единицы представления влажности °С по т.р., % отн. влажн., ppm, мг/м3
Температура анализируемого газа, °С от -20 до +40
Давление анализируемого газа, атм., до:

– преобразователь исп. Д1

– преобразователь исп. Д2

– преобразователь исп. Д3



25

160

400
Рекомендуемый расход анализируемого газа, л/ч от 20 до 60
Напряжение питания:

– гигрометр ИВГ-1/Х-С

– барьер искрозащиты



220±22 В, 50±1 Гц

9-12 В
Потребляемая прибором мощность, Вт, не более 15
Разрешение дисплея гигрометров ИВГ-1/Х-Т:

– ТFT 7″

– TFT 3″



800*480

240*320
Количество цветов дисплея 65536
Тип сенсорной панели резистивный
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более до 1000
Длина линии связи, м, не более:

– RS-232

– RS-485

– USB



15

1000

3
Коммутационная способность реле 7А при напряжении 220В 50Гц
Токовый выход:
– диапазон изменения выходного тока, мА
– дискретность изменения выходного тока, мкА
– максимальное сопротивление нагрузки, Ом

4…20; 0…5; 0..20
19.5; 4.9; 19.5
300; 1000; 300
*Диапазон измерения избыточного давления преобразователем ИПД-02, атм. 0…25
*Класс точности измерительного преобразователя давления ИПД-02 0,5
Степень взрывозащиты гигрометра ExiaIICТ6 Х (под заказ, с барьером искрозащиты)
Масса, кг, не более:

– измерительный блок

– измерительный преобразователь

– барьер искрозащиты



1,0

0,4

0,2
Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более:

– ИВГ-1/Х-Т-YP-ZA-Е(7)

– ИВГ-1/Х-Т-4P-4A(-Е)(3)

– барьер искрозащиты

– измерительный преобразователь давления ИПД-02-М20
– измерительный преобразователь давления ИПД-02-М8
– измерительный преобразователь давления ИПД-02-М16



235х255х105

178х220х75

90x65x22

Ø32х130 (М20х1,5)
Ø96х140 (М8х1)
Ø77х140 (М16×1,5)
Диапазон температур при транспортировании, °С от -50 до 50
Средний срок службы гигрометра ИВГ-1/Х-Т, лет 5
Гарантийный срок эксплуатации гигрометра ИВГ-1/Х-Т, мес. 12
Условия эксплуатации гигрометра (измерителя микровлажности газов) ИВГ-1/Х-Т
Температура воздуха:

– блок измерения , барьер искрозащиты

– первичный преобразователь влажности,

– измерительный преобразователь давления*,

– соединительные кабели



от -20 до +50°С

от -20 до +40°С

от +5 до +50°С

от -40 до +60°С
Относительная влажность (без конденсации влаги):

– блок искрозащиты,

– остальные составляющие гигрометра



от 2 до 95 %

от 10 до 95 %
Атмосферное давление от 84 до 106 кПа

Наименование

 Количество
1. Блок измерения и индикации ИВГ-1/Х-Т – возможны следующие варианты исполнения*:

TFT 7″ дисплей:

– ИВГ-1/4-Т-16Р-Е(7) – 4-канальный, 16 реле, USB, RS-232, RS-485, Ethernet

– ИВГ-1/4-Т-16А-Е(7) – 4-канальный 16 аналоговых выхода, USB, RS-232, RS-485, Ethernet

– ИВГ-1/4-Т-8Р-8А-Е(7) – 4-канальный 8 реле, 8 аналоговых выхода, USB, RS-232, RS-485, Ethernet

– ИВГ-1/8-Т-16Р-Е(7) – 8-канальный, 16 реле, USB, RS-232, RS-485, Ethernet

– ИВГ-1/8-Т-16А-Е(7) – 8-канальный 16 аналоговых выхода, USB, RS-232, RS-485, Ethernet

– ИВГ-1/8-Т-8Р-8А-Е(7) – 8-канальный 8 реле, 8 аналоговых выхода, USB, RS-232, RS-485, Ethernet



TFT 3″ дисплей:

– ИВГ-1/1-Т-4Р-2А-Е(3) – 1-канальный, 4 реле, 2 аналоговых выхода, USB, RS-232, Ethernet

– ИВГ-1/2-Т-4Р-2А-Е(3) – 2-канальный, 4 реле, 2 аналоговых выхода, USB, RS-232, Ethernet

– ИВГ-1/1-Т-4Р-2А(3) – 1-канальный, 4 реле, 2 аналоговых выхода, USB, RS-232, RS-485

– ИВГ-1/2-Т-4Р-2А(3) – 2-канальный, 4 реле, 2 аналоговых выхода, USB, RS-232, RS-485



TFT 5″ дисплей:

– ИВГ-1/4-Т-16А-Е (5) – 4-канальный, 16 аналоговых выхода, USB, RS-232, Ethernet

– ИВГ-1/4-Т-16Р-Е (5) – 4-канальный, 16 реле, USB, RS-232, Ethernet

– ИВГ-1/4-Т-8Р-8А-Е (5) – 4-канальный, 8 реле, 8 аналоговых выхода, USB, RS-232, Ethernet

– ИВГ-1/8-Т-16Р-Е (5) – 8-канальный, 16 реле, USB, RS-232, Ethernet

– ИВГ-1/8-Т-16А-Е (5) – 8-канальный, 16 реле, USB, RS-232, Ethernet

– ИВГ-1/8-Т-8Р-8А-Е (5) – 8-канальный, 8 реле, 8 аналоговых выхода, USB, RS-232, Ethernet

– ИВГ-1/4-Т-16А(5) – 4-канальный, 16 аналоговых выхода, USB, RS-232, RS-485

– ИВГ-1/4-Т-16Р(5) – 4-канальный, 16 реле, USB, RS-232, RS-485

– ИВГ-1/4-Т-8Р-8А(5) – 4-канальный, 8 реле, 8 аналоговых выхода, USB, RS-232, RS-485

– ИВГ-1/8-Т-16Р(5) – 8-канальный, 16 реле, USB, RS-232, RS-485

– ИВГ-1/8-Т-16А(5) – 8-канальный, 16 реле, USB, RS-232, RS-485

– ИВГ-1/8-Т-8Р-8А(5) – 8-канальный, 8 реле, 8 аналоговых выхода, USB, RS-232, RS-485



 1 шт.
2. Первичный преобразователь влажности – возможны следующие варианты исполнения*:

– ИПВТ-08-Д1(-ПС)-М20×1.5

– ИПВТ-08-Д2(-ПС)-М20×1.5

– ИПВТ-08-Д3(-ПС)-М20×1.5

– ИПВТ-08-Д1(-ПС)-3/4″ UNF

– ИПВТ-08-Д2(-ПС)-3/4″ UNF

– ИПВТ-08-Д3(-ПС)-3/4″ UNF

– ИПВТ-08-Д1(-ПС)-5/8″ UNF

– ИПВТ-08-Д2(-ПС)-5/8″ UNF

– ИПВТ-08-Д3(-ПС)-5/8″ UNF

– ИПВТ-08-Д1(-ПС)-1/2″ G

– ИПВТ-08-Д2(-ПС)-1/2″ G

– ИПВТ-08-Д3(-ПС)-1/2″ G



где, ПС – наличие подогрева сенсора влажности.

 до 8 шт.
3. Кабель подключения преобразователя к измерительному блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м) до 8 шт.
4. Свидетельство о поверке 1 экз.
5. Руководство по эксплуатации и паспорт 1 экз.
Поставляется по отдельному заказу:
6. Дополнительная проточная камера:

для резьбы М20х1,5:

– камера М20х1,5 со штуцерами М8х1

– камера М20х1,5 со штуцерами М16х1,5

– камера М20х1,5 со штуцерами Д6 с гайками Gyrolok

– камера М20х1,5 со штуцерами с внутренней резьбой G 1/8



для резьбы 3/4 UNF:

– камера 3/4 UNF со штуцерами М8х1

– камера 3/4 UNF со штуцерами М16х1,5

– камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok

– камера 3/4 UNF со штуцерами с внутренней резьбой G 1/8



для резьбы 5/8 UNF:

– камера 5/8 UNF со штуцерами М8х1



для резьбы 1/2 G:

– камера 1/2 G со штуцерами М8х1

 до 8 шт.
7. Измерительный преобразователь давления для контроля давления воздуха и других неагрессивных технологических газов в потоке (в газовых магистралях, на выходе различных установок). Преобразователь выполнен в корпусе из нержавеющей стали, возможны следующие варианты исполнения*:

– ИПД-02-М20 – газовый штуцер с резьбой М20х1,5

– ИПД-02-М8 – проточная камера с двумя штуцерами М8х1,5

– ИПД-02-М16 – проточная камера с двумя штуцерами М16х1,5



 1 шт.
8. Барьер искрозащитный БИ-1П – предназначен для обеспечения искробезопасности внешних электрических цепей подключаемых к блоку измерения преобразователей во взрывоопасной зоне и представляет собой удовлетворяющий требованиям стандарта ГОСТ Р 51330.10-99 (МЭК 60079-11-99) узел законченной конструкции с искробезопасными электрическими цепями уровня “ia”. до 8 шт.
9. Кабель подключения барьера искрозащиты к блоку измерения, 1 м до 8 шт.
10. Кабель подключения преобразователя к барьеру искрозащиты, 10 м (по заказу до 1000 м) до 8 шт.
11. Кабель подключения датчика давления 1 шт.
12. Кабель подключения к персональному компьютеру, 10 м 1 шт.
13. Кабель USB, 1 м 1 шт.
14. Диск с программным обеспечением 1 шт.

  • цветной TFT графический дисплей с сенсорной панелью;
  • интуитивно понятный интерфейс, полностью сенсорное управление;
  • принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
  • связь с компьютером по интерфейсам RS-232, RS-485, USB и Ethernet;
  • наличие доишестнадцати унифицированных аналоговых выходов 4-20, 0-5, 0-20 мА;
  • наличие до шестнадцати встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • возможность совмещения в одном измерительном блоке прибора до восьми реле и восьми аналоговых выходов;
  • наличие нескольких режимов управления: логическое, по гистерезису;
  • режим графического отображения измеряемых параметров накопленной статистики;
  • отображение параметров регулирования на дисплее блока измерения;
  • возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
  • измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3;
  • возможность подключения датчика давления ИПД;
  • встроенный аккумулятор для обеспечения автономного питания (опционально);
  • металлический ударопрочный корпус;
  • возможность объединения приборов в измерительную сеть.
Модификация

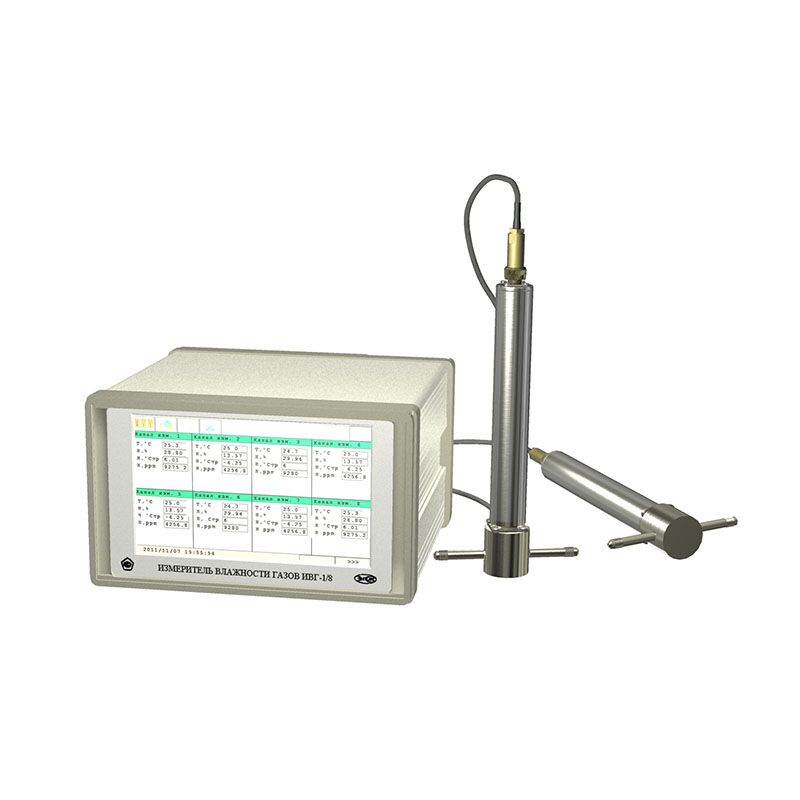

1. ИВГ-1/Х-Т-YP-ZA-Е(7)

стационарный многоканальный гигрометр, с реле и токовыми выходами 4-20 мА (0-5, 0-20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, RS-485, Ethernet, встроенная память на 512 тыс. измерений, TFT 7″ цветной графический сенсорный дисплей. Давление анализируемого газа – до 25 атм. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).



Варианты модификаций:

– ИВГ-1/4-Т-16Р-Е(7) – 4-канальный, 16 реле

– ИВГ-1/4-Т-16А-Е(7) – 4-канальный 16 аналоговых выхода

– ИВГ-1/4-Т-8Р-8А-Е(7) – 4-канальный 8 реле, 8 аналоговых выхода

– ИВГ-1/8-Т-16Р-Е(7) – 8-канальный, 16 реле

– ИВГ-1/8-Т-16А-Е(7) – 8-канальный 16 аналоговых выхода

– ИВГ-1/8-Т-8Р-8А-Е(7) – 8-канальный 8 реле, 8 аналоговых выхода

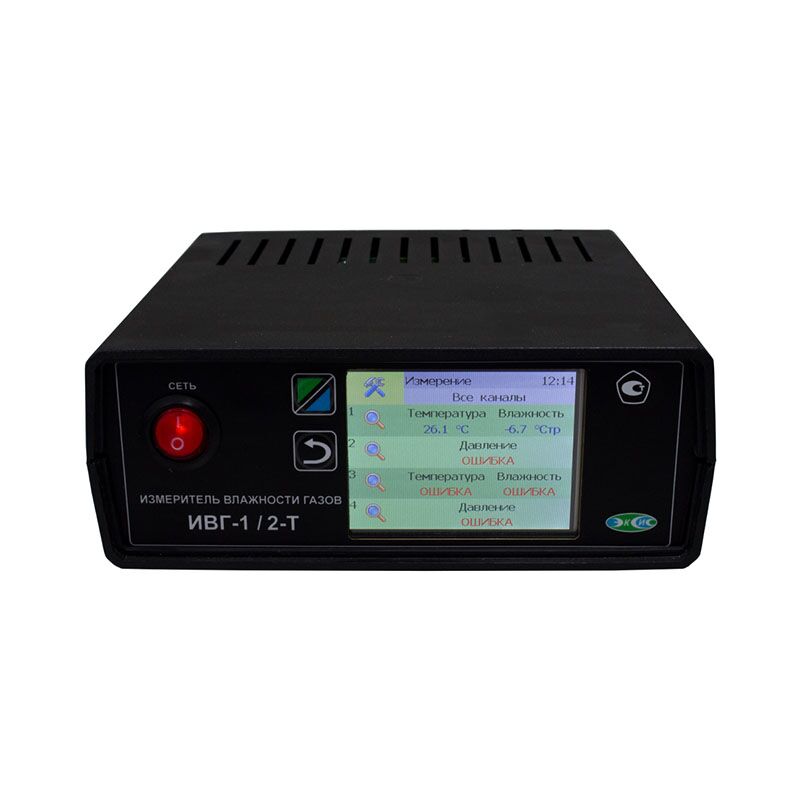

2. ИВГ-1/Х-Т-4P-2А-Е(3)

стационарный многоканальный гигрометр, 4 реле и 2 аналоговых выхода 4-20 мА (0-5, 0-20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, Ethernet, встроенная память на 715 тыс. измерений, TFT 3″ цветной графический сенсорный дисплей. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).



Варианты модификаций:

– ИВГ-1/1-Т-4Р-2А-Е(3) – 1-канальный

– ИВГ-1/2-Т-4Р-2А-Е(3) – 2-канальный


3. ИВГ-1/Х-Т-4P-2А(3)

стационарный многоканальный гигрометр, 4 реле и 2 аналоговых выхода 4-20 мА (0-5, 0-20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, RS-485, встроенная память на 715 тыс. измерений, TFT 3″ цветной графический сенсорный дисплей. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).



Варианты модификаций:

– ИВГ-1/1-Т-4Р-2А(3) – 1-канальный

– ИВГ-1/2-Т-4Р-2А(3) – 2-канальный


4. ИВГ-1/Х-Т-YP-ZА-Е (5)

стационарный многоканальный гигрометр, с реле и аналоговыми выходами 4-20 мА (0-5, 0-20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, Ethernet, встроенная память на 715 тыс. измерений, TFT 5″ цветной графический сенсорный дисплей. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).



Варианты модификаций:

– ИВГ-1/4-Т-16А-Е (5) – 4-канальный, 16 аналоговых выхода

– ИВГ-1/4-Т-16Р-Е (5) – 4-канальный, 16 реле

– ИВГ-1/4-Т-8Р-8А-Е (5) – 4-канальный, 8 реле, 8 аналоговых выхода

– ИВГ-1/8-Т-16Р-Е (5) – 8-канальный, 16 реле

– ИВГ-1/8-Т-16А-Е (5) – 8-канальный, 16 реле

– ИВГ-1/8-Т-8Р-8А-Е (5) – 8-канальный, 8 реле, 8 аналоговых выхода


5. ИВГ-1/Х-Т-YP-ZА (5)

стационарный многоканальный гигрометр, с реле и аналоговыми выходами 4-20 мА (0-5, 0-20 мА), с возможностью управления,  интерфейс связи с ПК – USB, RS-232, RS-485, встроенная память на 715 тыс. измерений, TFT 5″ цветной графический сенсорный дисплей. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми преобразователями различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м).



Варианты модификаций:

– ИВГ-1/4-Т-16А (5) – 4-канальный, 16 аналоговых выхода

– ИВГ-1/4-Т-16Р (5) – 4-канальный, 16 реле

– ИВГ-1/4-Т-8Р-8А (5) – 4-канальный, 8 реле, 8 аналоговых выхода

– ИВГ-1/8-Т-16Р (5) – 8-канальный, 16 реле

– ИВГ-1/8-Т-16А (5) – 8-канальный, 16 реле

– ИВГ-1/8-Т-8Р-8А (5) – 8-канальный, 8 реле, 8 аналоговых выхода
