САКЗ-МК-1 бытовая cистема загазованности на CH4 и СУГ

Name: САКЗ-МК-1 бытовая cистема загазованности на CH4 и СУГ
SKU: 22121
Price: 1957.00 RUB
Availability: InStock

Артикул: 22121 Категории: Газоанализаторы для котельных, коттеджей и квартир, Газоаналитические системы, Стационарные газоанализаторы Метки: Минимальная цена, САКЗ, ЦИТ-Плюс

от 1957,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на бытовую систему САКЗ-МК-1

Руководство по эксплуатации на газовый клапан КЗЭУГ

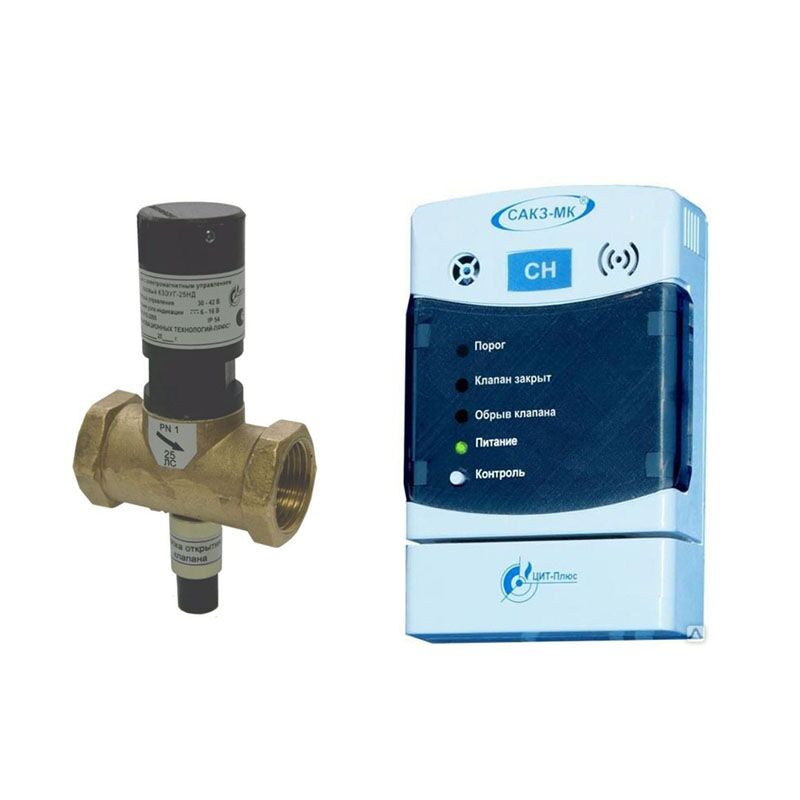

Бытовая система автоматического контроля загазованности САКЗ-МК-1 предназначена для непрерывного автоматического контроля содержания опасных концентраций углеводородного газа (природный газ, метан, СН4) и/или паров сжиженных углеводородов (пропан-бутановая смесь, СУГ) в атмосфере помещений потребителей газа и оповещения об опасных концентрациях газа, а также управления импульсным электромагнитным клапаном газоснабжения с ручным взводом типа КЗЭУГ.

Область применения системы загазованности САКЗ-МК-1 – жилые одно- и многоквартирные дома, дачи и коттеджи, другие бытовые помещения с газовыми приборами, а также невзрывоопасные зоны объектов, поднадзорных Ростехнадзору.

В состав системы САКЗ-МК-1-1 входят:
– сигнализатор загазованности СЗ-1-1ГТ (метан, СН4) или СЗ-3-1ГТ (СУГ) – 1 шт;
– клапан КЗЭУГ (от Ø15 мм до Ø32 мм);
– соединительные кабели;
– по отдельному заказу в состав системы может входить контрольный пульт ПК-2 с кабелем длиной 10 м.

Пульт ПК-2 предназначен для удаленного контроля за состоянием системы с помощью световой и звуковой сигнализации. Питание пульта осуществляется от сигнализатора по кабелю связи.

САКЗ-МК-1 БЫТОВАЯ не предусматривает подключение дополнительных сигнализаторов.

Измеряемое вещество: природный газ (метан, CH4) и/или пары сжиженных углеводородов (пропан-бутановая смесь, СУГ)
Сигнализация: световая, звуковая
Выходные сигналы: импульсный выход на клапан
Наличие взрывозащиты: отсутствует
Степень защиты оболочки сигнализаторов: IР31
Рабочий диапазон температур: от -10 до +40°С
Напряжение питания: 220 В
Межповерочный интервал: 12 мес.

Бытовая система автоматического контроля загазованности САКЗ-МК-1

№ п/п	Наименование	СН4. Цена с НДС, руб.	СУГ. Цена с НДС, руб.
1	САКЗ-МК-1-1 без клапана бытовая система	1957	2357
2	САКЗ-МК-1-1 DN 15 бытовая система	3024	3424
3	САКЗ-МК-1-1 DN 20 бытовая система	3196	3616
4	САКЗ-МК-1-1 DN 25 бытовая система	3564	3964
5	САКЗ-МК-1-1 DN 32 бытовая система	4254	4674

Дополнительное оснащение для бытовой системы САКЗ-МК-1

№ п/п	Наименование	Цена с НДС, руб.
1	СЗ-1-1ГТ бытовой сигнализатор CH4	1708
2	СЗ-2-2В тел бытовой сигнализатор на CO 20/100 мг/м2	4779
3	СЗ-3-1ГТ сигнализатор загазованности сжиженным газом	2068
4	СЗ-3-1С сигнализатор загазованности сжиженным газом	1930
5	Универсальный извещатель ИУ GSM5-105	6101
6	ПК-2 Пульт контроля (по дополнительному заказу)	671
7	БУР-1 Блок управления реле (для СЗ-1-1ГТ, СЗ-2-2В быт.)	1220
8	Кабель для клапана КЗЭУГ (ЯБКЮ.685611.108, тел/тел, 6ж) 3м	106
9	Кабель между СЗ-1 и СЗ-2, (ЯБКЮ.685611.108-01, тел/тел, 3ж) 3м	106
10	Кабель для ПК-2 (ЯБКЮ.685611.108, тел/тел, 6ж) 10 м	198
11	Кабель для GSM5-105 (ЯБКЮ.685611.108-02) 10 м	198
12	Кабель для БУР-1 (ЯБКЮ.685611.108-01, тел/тел, 3ж) 3м	106

Характеристики	Значения
Измеряемый компонент	САКЗ-МК-1-1 (бытовая) -М	САКЗ-МК-1-1 (бытовая) -С
	углеводородный газ (природный, метан CH4)	пары сжиженных углеводородов (пропан-бутановая смесь, СУГ)
Порог срабатывания	10±5% НКПР
Тип системы	энергонезависимая (при отключении электроснабжения, клапан закрыт не будет)
Номинальный диаметр подключаемого клапана КЗЭУГ	DN 15, 20, 25, 32
Время срабатывания системы при загазованности, не более:	15 сек.
Время установления рабочего режима, не более	30 сек.
Напряжение питания переменного тока частотой (50±1) Гц	от 190 до 253 В
Потребляемая мощность, не более	10 ВА
Средняя наработка на отказ, не менее	30000 ч.
Назначенный срок службы: – сигнализаторов – сенсоров	12 лет 5 лет
Рабочий диапазон температур	от -10 до +40°С
Относительная влажность воздуха	до 80% при температуре +25°С
Атмосферное давление	от 86 до 106,7 кПа
Примечание – НКПР – нижний концентрационный предел распространения пламени для метана (бутана) по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

Обозначение системы при заказе

САКЗ-МК-1-1(бытовая)	–	С	КЗЭУГ-х	ТУ 4215-004-96941919-2007
1		2	3	4

Наименование системы
Исполнение по комплектации:

«М» (может отсутствовать): контроль природного газа (метан, CH)

«С»: контроль сжиженных углеводородов (пропан-бутановая смесь, СУГ)

Тип клапана и его номинальный диаметр DN15, 20, 25, 32;
Обозначение технических условий.

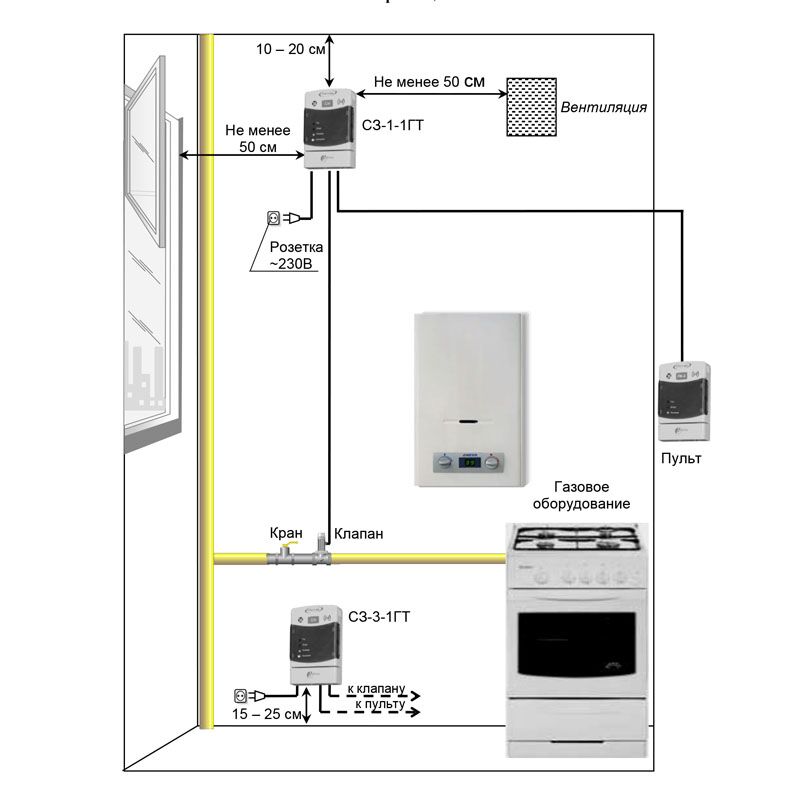

Сигнализатор должен устанавливаться не ближе 50 см от форточек и мест притока воздуха, в местах наиболее вероятного скопления или утечки газа.
Сигнализатор СЗ-1-1ГТ – на расстоянии от 10 до 20 см от потолка;
Сигнализатор СЗ-3-1ГТ – на расстоянии от 15 до 25 см от пола.

Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м2).

Электрическая розетка для питания сигнализатора должна располагаться на расстоянии, соответствующем длине кабеля адаптера. Натянутое состояние кабеля не допускается.

Клапан должен устанавливаться в соответствии с требованиями проектной документации и в месте, обеспечивающем свободный доступ к кнопке для открытия клапана. Клапан типа КЗЭУГ может устанавливаться как на вертикальном, так и на горизонтальном участке трубопровода. При установке клапана на горизонтальном участке кнопка открытия должна располагаться снизу.

С целью предотвращения выхода из строя клапана, перед ним рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.

Соединительные кабели оснащены разъемами для быстрого соединения и не требуют разделки при монтаже. Сигнализатор оснащен сетевым кабелем длиной не менее 1,5 м (по заказу возможно удлинение). Максимальная длина кабеля клапана – не более 20 м.

Место установки

Клапан запорный с электромагнитным управлением газовый КЗЭУГ предназначен для использования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей с рабочей средой в виде природного газа.

Взвод клапана запорного с электромагнитным управлением газового КЗЭУГ осуществляется вручную. В составе электромагнитного клапана имеется датчик состояния (типа «открыт/закрыт»). Клапан устанавливается на горизонтальном или вертикальном участке трубы. КЗЭУГ потребляет энергию только в момент закрытия. В открытом состоянии не создает посторонних шумов и вибрации.

Обозначение клапана:

КЗЭУГ	32	-1	/Л	ЯБКЮ.492100.001 ТУ
1	2	3	4	5

Обозначение клапана
Номинальный диаметр клапана, DN: 15; 20; 25; 32; 40; 50
Номинальное давление клапана, PN:
1: для клапанов НД до 0,1 (1) МПа (кгс/см²);
4: для клапанов СД: до 0,4 (4) МПа (кгс/см²);
Материал корпуса – латунь
Обозначение технических условий

Основные технические характеристики:

Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В;
Диапазон условного давления:
для клапанов НД: до 0,1 МПа (1 кгс/см²);
для клапанов СД: до 0,4 МПа (4 кгс/см²);
Время срабатывания клапана: не более 1 с.;
Класс герметичности затвора: А;
Степень защиты оболочки клапана: IP 54;
Вид корпуса клапана: литой;
Материал корпуса клапана: латунь;
Способ присоединения к трубопроводу: муфтовый;

Размеры и масса клапанов КЗЭУГ:

Тип клапана	DN	Основные размеры, мм, не более		G	Масса, кг, не более
Тип клапана	DN	L x B x H	Н1	G	Масса, кг, не более
КЗЭУГ-15-х/Л	15	(60±1)×50×150	100	1/2”	0,50
КЗЭУГ-20-х/Л	20	(70±1)×50×155	101	3/4”	0,60
КЗЭУГ-25-х/Л	25	(70±1)×45×160	101	1”	0,70
КЗЭУГ-32-х/Л	32	(72±1)×55×190	114	1¼”	1,10
КЗЭУГ-40-х/Л	40	(83±1)×63×200	121	1½”	1,25
КЗЭУГ-50-х/Л	50	(94±1)×70×220	126	2”	1,70
