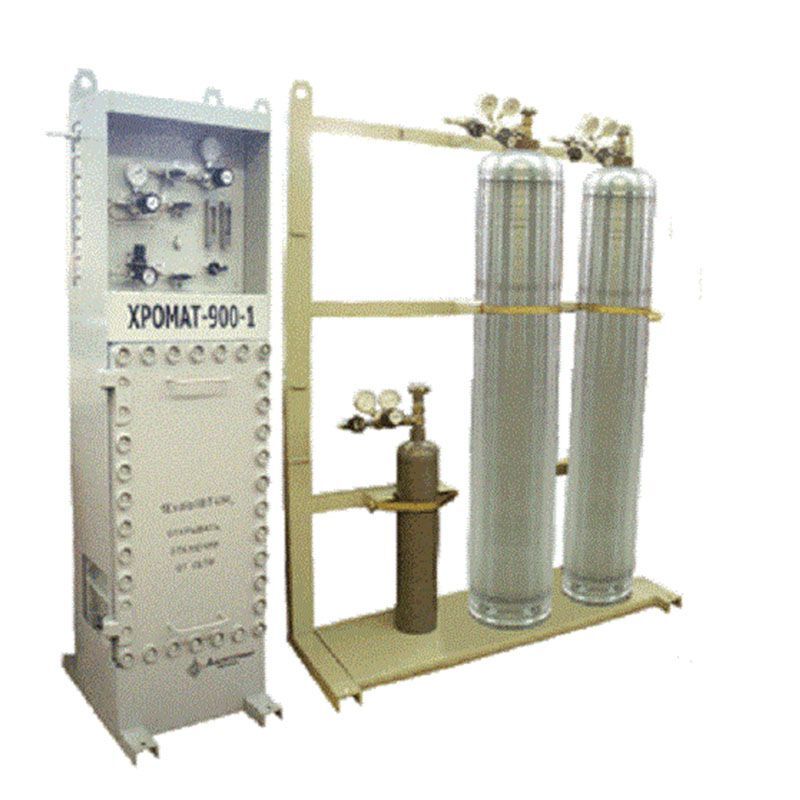

ХРОМАТ-900 автоматический промышленный газовый хроматограф

Name: ХРОМАТ-900 автоматический промышленный газовый хроматограф
SKU: 21097
Price: 4323850.00 RUB
Availability: InStock

Артикул: 21097 Категории: Стационарные газоанализаторы, Стационарные газоанализаторы воздуха рабочей зоны Метки: Аналитприбор, Минимальная цена, ХРОМАТ

от 4323850,00 руб

Стационарные автоматические газовые промышленные хроматографы Хромат-900 предназначены для качественного и количественного анализа состава газообразных (паровых) фаз органических и неорганических веществ при контроле технологических процессов.

Модификации Хромат-900:
Хромат-900-1 и Хромат-900-2 – предназначены для анализа компонентного состава газа на установках ректификации и пиролиза углеводородного сырья, крекинга, содержания примесей в чистых газах, определения компонентного состава углеводородных газов, теплоты сгорания, относительной плотности, числа Воббе, в том числе природного, сжиженного, коксового или попутного газов, анализа дымовых газов, выбрасываемых в атмосферу, измерения загрязняющих веществ на уровне ПДК атм. и ПДК р.з. и т.д.;
Хромат-900-3 – предназначены для анализа компонентного состава (углеводороды, кислород, азот, диоксид углерода) и серосодержания (сероводород, меркаптаны) углеводородных газов, в том числе природного, сжиженного, коксового или попутного нефтяного, контроля технологических процессов в системах сероудаления и т.д.;
Хромат-900-4 – предназначены для анализа серосодержания (сероводород, меркаптаны) углеводородных газов, в том числе природного и попутного, контроля технологических процессов в печах Клауса, системах сероудаления и других установках;
Хромат-900-5 – предназначены для измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С₁ – С₅ и С_{6 + выше}, содержащихся в газе горючем природном (ГГП) и вычисления, на основе измеренного компонентного состава, физико-химических показателей качества ГГП – теплоты сгорания, плотности, относительной плотности и числа Воббе в соответствии с ГОСТ 31371.1-2008, ГОСТ 31371.2-2008, ГОСТ 31371.7-2008, ГОСТ 31369-2008, ГОСТ 31370-2008.

Область применения: предприятия химической, нефтехимической промышленности, предприятия добычи, транспортирования, переработки и потребления природного газа, газовые магистрали, газораспределительные организации, в том числе при коммерческих расчетах между хозяйствующими субъектами.

Состав хроматографа:
– блок аналитический БА;
– блок подготовки газа БПГ;
– блок баллонный ББ.

Способ забора пробы: поточный принудительный.
Типы используемых детекторов: ДТП – детектор по теплопроводности, ЭХД – электрохимический детектор.
Режим работы: непрерывный.
Режим измерения: циклический.
Маркировка по взрывозащиты БА: 1Exd[ib]IIBT4 X.
Степень пылевлагозащиты БА: IP54.

Характеристики	Значения
Время выхода на режим, не более	180 мин.
Диапазон установки расхода газа-носителя, не более	2 – 50 мл/мин способ установки расхода – автоматический
Расход анализируемого газа, не более	50 мл/мин способ установки расхода – автоматический
Пределы детектирования: – по каналу с ДТП, г/см3, не хуже – по каналу с ЭХД, г/см3, не хуже	3х10^-90,1х10^-9
Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), %: – время удержания – высота пика – площадь пика	± 0,5 ± 0,5 ± 1
Предел допускаемого значения относительного изменения выходного сигнала (хроматографических пиков) за 24 часа непрерывной работы, %: – время удержания – высота пика – площадь пика	± 3 ± 3 ± 4
Напряжение питания	220 В, 50±1 Гц
Потребляемая мощность, не более (в режиме прогрева/в номинальном режиме): – Хромат-900-1…-5 – Хромат-900-0	250/150 ВА 100/60 ВА
Маркировка взрывозащиты блока аналитического (БА)	1Ехd[ib]IIBT4
Степень защиты БА от внешних воздействий	IP54
Типы газов носителей	азот, аргон, гелий, водород, азотно-кислородная смесь, воздух (используется в зависимости от конкретной задачи)
Габаритные размеры без баллонного блока	1600х600х500 мм
Масса без баллонного блока, не более: – Хромат-900-1,…-5 – Хромат-900-0	200 кг 150 кг
Диапазон рабочих температур	от +1 до +50°С
Относительная влажность воздуха	от 30 до 80 % (при темп. 25°С)
Атмосферное давление	от 84 до 106,7 кПа (630 – 800 мм.рт.ст.)

Хромат-900-0 ИБЯЛ.413538.001 – 1 ЭХД;
Хромат-900-1 ИБЯЛ.413538.001-01- 2 ДТП;
Хромат-900-2 ИБЯЛ.413538.001-02 – 1 ДТП;
Хромат-900-3 ИБЯЛ.413538.001-03 – 1 ДТП и 1 ЭХД;
Хромат-900-4 ИБЯЛ.413538.001-04 – 1 ЭХД;
Хромат-900-5 ИБЯЛ.413538.001-05 – 2 ЭХД.

где ДТП – детектор по теплопроводности, ЭХД – электрохимический детектор.

– полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371-2008, ГОСТ 31369-2008);
– возможность одновременного контроля компонентного состава и серосодержания природного газа одним хроматографом;
– наличие пульта контроля взрывозащищенного исполнения (1ExibIICT6), обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа;
– автоматическая градуировка хроматографа;
– осуществление связи между хроматографом и ПЭВМ до 1000 метров;
– возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток;
– обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК;
– аттестованное программное обеспечение.

Промышленный хроматограф Хромат-900 необходимой модификации,
Программное обеспечение для ПЭВМ,
Комплект ЗИП,
Комплект монтажных частей,
Ведомость эксплуатационных документов,
Комплект эксплуатационных документов.

Поставляется по отдельному заказу:

баллоны с газом носителем, вспомогательным газом;
баллоны с ГСО-ПГС для проведения периодической поверки;
баллон с ГГС;
баллон с градуировочной ГС – ИПГ с составом и содержанием молярной доли компонентов, близким к составу и содержанию пробы ГГП (для Хромат-900-5);
баллон с контрольной газовой смесью (для периодической проверки правильности измерений) – для Хромат-900-5;
стойка баллонная (для Хромат-900-1,..,-5);
устройство отбора пробы из газовой магистрали высокого давления, в том числе: обогреваемый редуктор во взрывозащищённом исполнении, подогреваемая линия отбора пробы, фильтр твердых частиц;
ПЭВМ;
пульт контроля ИБЯЛ.422411.005-01;
источник бесперебойного питания (для Хромат-900-1,..,-4);
преобразователь интерфейсов RS485/RS232 – для связи по каналу RS485;
блок разделительный искробезопасный – для связи по каналу RS485;
детектор электрохимический ИБЯЛ.418425.110 (для Хромат-900-0,..,-4);
кабель оптоволоконный СПЛ-06-4М 50/125 ИБЯЛ.676855.001 (для Хромат-900-0);
жгут ИБЯЛ.685621.646 (для Хромат-900-0);
блок оптический ШКО-Н-МК-SC-4 (для Хромат-900-0);
датчик-сигнализатор довзрывоопасных концентраций горючих газов ДАТ-М-06 ИБЯЛ.413216.044-05 (для Хромат-900-1,…-5);
хроматографические колонки: ИБЯЛ.302411.016-01.01, ИБЯЛ.302561.008-03.01, ИБЯЛ.302561.008-03.04, ИБЯЛ.302511.008-00.00, ИБЯЛ.302561.008-06.00 (для Хромат-900-5);
медиаконвертор TW110-MCX-N (для Хромат-900-0);
термостатированный шкаф.
