Характеристики | Значения |
Количество каналов измерения | 4 |
Измеряемые компоненты | – горючие газы (Ex) с поверкой по метану (CH4)
– кислород (О2) – оксид углерода (угарный газ, CO) – сероводород (H2S) |
Взрывозащита | 1 Ex ib d IIB T3 Gb X |
Степень защиты оболочки | IP65 |
Материал корпуса | высокопрочная инженерная пластмасса и сложная противоскользящая резина |
Индикация | LED, звуковой и вибрационный сигнал свидетельствуют об утечке газа, неисправности и низком заряде батареи |
Цветной ЖК-дисплей | отображает реальное время и состояние системы |
Метод отбора пробы | диффузионный |
Память | Запись включает в себя имя датчика тревоги, тип тревоги, значение тревоги, время тревоги. Максимальное количество групп записей – 500 |
Время ответа | ≤ 30 с |
Источник питания | Li-ion аккумулятор 3.7Vdc, 2000мАч |
Время зарядки | от 6 до 8 часов |
Время работы | ≥ 8 часов непрерывно (без тревоги) |
Вес | 400 г |
Размеры (ВхШхГ) | 130×67×30 мм |
Срок службы | – сенсор 2 года
– газоанализатор 10 лет |
Гарантийный срок на газоанализаторы | 12 мес. |
Межповерочный интервал | 12 мес. |
Рабочий диапазон температур | от -20 до +50°С |
Относительная влажность воздуха | до 95% без конденсата |

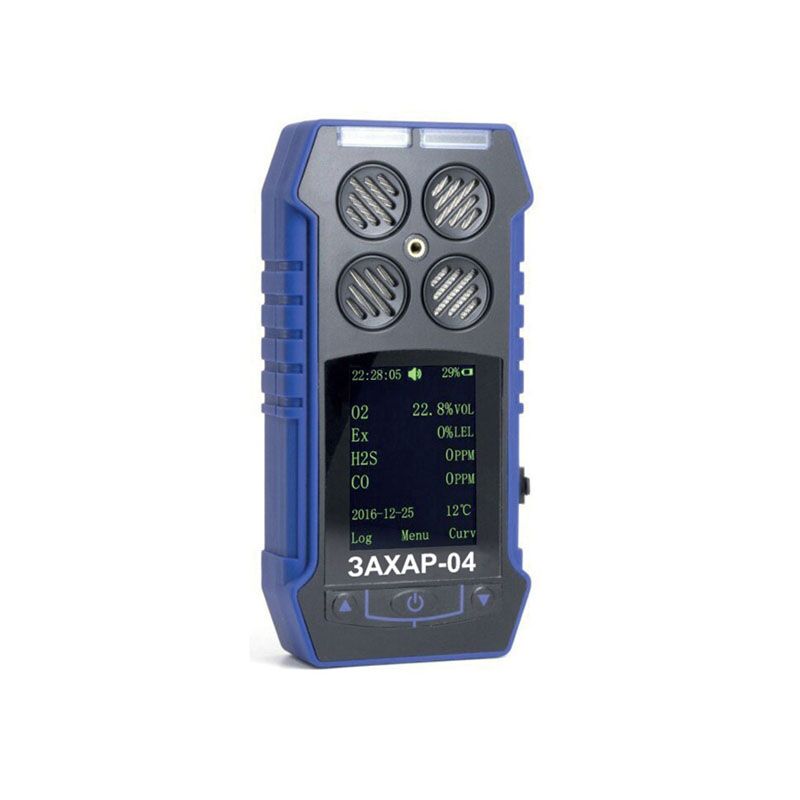

ЗАХАР-04 газоанализатор переносной 4-хканальный
53 900,00 руб
Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.
Документация:
Руководство по эксплуатации на газоанализаторы ЗАХАР-04
Методика поверки ЗАХАР-04
Описание типа СИ ЗАХАР-04
Индивидуальный портативный четырехканальный газоанализатор ЗАХАР-04 предназначен для непрерывного и одновременного измерения объемной доли кислорода (О2), массовой концентрации оксида углерода (угарный газ, СО), сероводорода (H2S), измерения довзрывоопасной концентрации метана (СН4) и других горючих газов (Ех) в воздухе рабочей зоны.
Область применения ЗАХАР-04 – в химической, фармацевтической промышленности, коммунально-бытовой сфере, при переработке и транспортировке нефти и газа, в цистернах, колодцах и других помещениях, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровью человека или опасность взрыва.
В переносных газоанализаторах используются следующие сенсоры:
– электрохимический: измерение оксида углерода (CO), сероводорода (H2S), кислорода (О2);
– каталитический: измерение горючих газов (Ex) с поверкой по метану (CH4).
Сигнализация: световая, звуковая, вибросигнализация, цифровая (цветной ЖК-дисплей)
Степень защиты оболочки: IP65
Степень взрывозащиты: 1 Ex ib d IIB T3 Gb X
Материал корпуса: высокопрочная инженерная пластмасса и сложная противоскользящая резина
Память: журнал аварийных сигналов (max 500)
Рабочий диапазон температур: от -20 до +50°С
Отбор пробы: диффузионный
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.
Определяемый компонент | Заводские пороги срабатывания | Диапазон показаний | Диапазон измерений | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | ||
Порог 1 | Порог 2 | абсолютной | приведенной1, % | ||||
Кислород (O2) | 19,5% об.д. | 23,5% об.д. | от 0 до 30,0% об.д. | от 0 до 15,0% об.д. включ. | ±3 % об.д. | – | 0,1% об.д. |
св. 15,0 до 30,0%
об.д. |
– | ±3 | |||||
Оксид углерода (CO) | 50 млн-1 | 150 млн-1 | от 0 до 1000 млн-1 | от 0 до 1000 млн-1 | – | ±5 | 1 млн-1 |
Сероводород (H2S) | 10 млн-1 | 35 млн-1 | от 0 до 100 млн-1 | от 0 до 100 млн-1 | – | ±5 | 1 млн-1 |
Метан (CH4) | 20% НКПР | 50% НКПР | от 0 до 100% НКПР2 | от 0 до 50% НКПР2 | ±5% НКПР | – | 1% НКПР |
Примечание
1 – Приведенная погрешность нормирована к верхнему значению диапазона измерений; 2 – Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002. |
- Естественный диффузионный метод отбора проб, датчики с высокой чувствительностью и возможностью замены;
- 32-битный встроенный микроконтроллер, высокая надежность и способность к самостоятельной адаптации;
- Полный набор функций, простота в эксплуатации;
- Цветной ЖК-дисплей, подробные и четкие указания;
- Компактный дизайн, удобная транспортировка;
- Высокопрочная инженерная пластмасса и сложная противоскользящая резина;
- Высокая прочность, водонепроницаемость, пыленепроницаемость и взрывобезопасность.
Индивидуальный газоанализатор ЗАХАР-04 имеет следующие функции и настройки:
- Запись по тревоге. Эта функция позволяет просматривать и проверять историю газовой тревоги. Запись включает в себя имя датчика тревоги, тип тревоги, значение тревоги, время тревоги. Максимальное количество групп записей – 500.
- Отображение кривой концентрации газа. Каждый канал датчика имеет отображение кривой.
- Настройка параметров газа. Настройки параметров включают в себя: тип газа, выбор единиц измерения, сигнал тревоги высокого и низкого уровня, настройки диапазона.
- Калибровка нуля. Калибровка нуля осуществляется в чистом воздухе, чтобы обеспечить точность показаний детектора газа.
- Языковые настройки. Доступно 2 языка: русский и английский языки.
- Установка/изменение пароля. 4-значный пароль используется для входа в интерфейс настроек прибора.
- Настройка подсветки позволяет установить время работы подсветки в секундах. Максимальное время подсветки составляет 60 секунд.

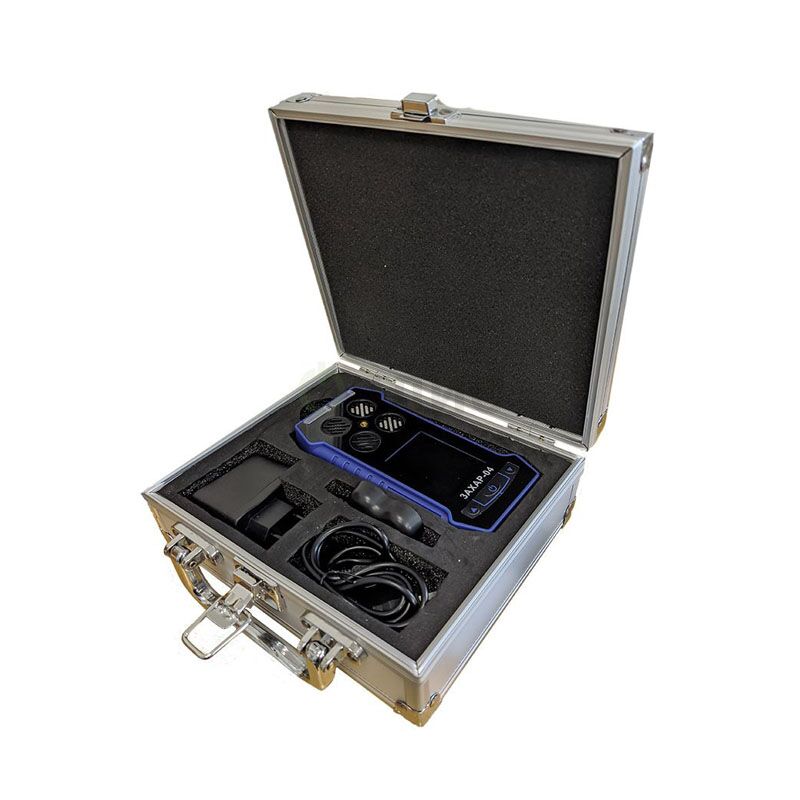

- Газоанализатор ЗАХАР-04
- Кейс из алюминия
- Зарядное устройство
- Кабель USB
- Колпачок для калибровки
- Руководство пользователя (Паспорт)
- Методика поверки
