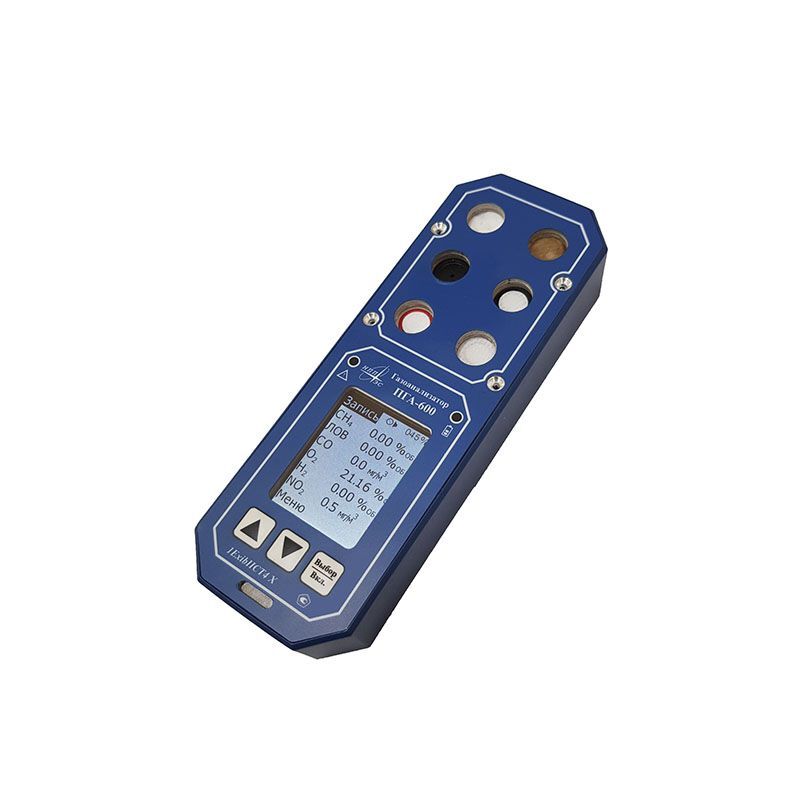

Портативные многоканальные газоанализаторы ПГА-600 предназначен для измерений объемных долей метана, пропана, диоксида углерода, водорода, кислорода, довзрывоопасных концентраций паров бензина неэтилированного в воздухе, массовой концентрации или объемной доли изобутилена, оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора в воздухе рабочей зоны.
Область применения газоанализатора ПГА-600 – взрывоопасные зоны помещений и наружных установок согласно ГОСТ 30852.9, гл.7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах..
Газоанализатор является портативным многоканальным прибором непрерывного действия.
В газоанализаторе могут быть установлены от 1 до 6 датчиков разного типа в различном сочетании:
а) один или два оптических датчика;
б) один оптический и один фотоионизационный датчик; в) один фотоионизационный датчик;
г) до 4 электрохимических датчиков на разные газы дополнительно к датчикам в соответствии с пп. а) – в).
Возможна поставка газоанализаторов только с электрохимическими датчиками.
Количество каналов измерения: от 1 до 6
1 или 2 оптических датчика;
1 оптический и 1 фотоионизационный датчик;
1 фотоионизационный датчик;
от 1 до 4 электрохимических датчиков дополнительно/или вместо указанных выше датчиков. Сигнализация: световая, звуковая, цифровая Степень защиты оболочки: IP54 Степень взрывозащиты: 1ExibIICT4 X Рабочий диапазон температур: от -20 до +40°С Отбор пробы: диффузионный, при установке дополнительной камеры, возможен принудительный пробоотбор при помощи внешнего побудителя.
Блок электроники газоанализатора ПГА-600, без датчиков
24 000
2
Датчик оптический на метан или пропан
15 600
3
Датчик оптический на углекислый газ
15 600
4
Датчик фотоионизационный ЛОВ летучих органичесих веществ (калибровка по изобутилену i-C4H8)
84 000
5
Датчик электрохимический на водород
22 800
6
Датчик электрохимический на оксид углерода, кислород, сернистый водород, двуокись серы
10 800
7
Датчик электрохимический на двукокись серы, хлор, аммиак
12 000
8
Датчик оптический на пары бензина
24 000
Дополнительное оснащение для ПГА-600
№ п/п
Наименование
Цена с НДС (20%), руб.
1
Устройство забора газовых проб УЗГП
3 000
2
Камера для принудительного пробоотбора
2 040
Характеристика
Значение
Количество каналов измерения
от 1 до 6
Тип сенсора:
– O2, СО, H2S, NO2, SO2, NH3, Cl2, H2
– CO2, CH4, C3H8, бензин
– C4H8 (изобутилен)
электрохимический
оптический
фотоионизационный
Номинальное время установления показания:
– для оптических и фотоионизационных датчиков
– для электрохимических датчиков
30 сек.
60 сек.
Время прогрева, не более
2 мин.
Питание
от аккумуляторной батареи 2,4 В
Время непрерывной работы:
– с оптическими и электрохимическими датчиками
– с фотоионизационным датчиком
16 ч.
10 ч.
Время заряда, ч, не более
8
Маркировка взрывозащиты
1ExibIICT4 X
Степень пылевлагозащиты
IP54
Габариты
210х70х40 мм
Масса:
– металлический корпус
– пластиковый корпус
700 г.
500 г.
Межповерочный интервал
12 мес.
Гарантийный срок эксплуатации
12 мес.
Рабочий диапазон температур
от -20 до +40°C
Относительной влажности окружающего воздуха, при температуре 35 °С
до 95%
Условное обозначение измерительного канала
Определяемый компонент
Диапазон измерений
Пороги срабатывания
Пределы допускаемой основной погрешности
Порог1
Порог2
абсолютной
приведенной*, %
СН4-О
Метан (СН4)
от 0 до 5 %об.д.
1,0 %об.д.
2,2 %об.д.
–
±4
С3Н8-О
Пропан (С3Н8)
от 0 до 2 %об.д
0,5 %об.д.
0,8 %об.д.
–
±5
БНЗ-О
Бензин неэтилированный
(ГОСТ Р 51866-2002)
от 0 до 50 %НКПР
20 %НКПР
40 %НКПР
± 5 % НКПР
–
СО2-О
Диоксид углерода (СО2)
от 0 до 2 %об.д.
0,5 %об.д.
1,0 %об.д.
–
±5
Н2-Е
Водород (H2)
от 0 до 2 %об.д.
0,5 %об.д.
2,0 %об.д.
±(0,2+0,04•Сх) % об.д.
–
О2-Е
Кислород (O2)
от 0 до 30 %об.д.
19,5 %об.д.
18,5 %об.д.
–
±5
С4Н8-Х
изобутилен (i-C4H8)
от 0 до 44 млн-1
св. 44 до 300 млн-1
от 0 до 100 мг/м3
св. 100 до 700 мг/м3
100 мг/м3 (ПДК)
400 мг/м3 (4ПДК)
± 25 мг/м3
–
–
± 25 %
СО-Е
оксид углерода (СО)
от 0 до 17 млн-1
св. 17 до 103 млн-1
от 0 до 20 мг/м3
св. 20 до 120 мг/м3
20 мг/м3 (ПДК)
100 мг/м3 (5ПДК)
± 5 мг/м3
–
–
± 25 %
Н2S-Е
сероводород (Н2S)
от 0 до 7 млн-1
св. 7 до 32 млн-1
от 0 до 10 мг/м3
св. 10 до 45 мг/м3
10 мг/м3 (ПДК)
40 мг/м3 (4ПДК)
± 2,5 мг/м3
–
–
± 25 %
NO2-Е
диоксид азота (NO2)
от 0 до 1 млн-1
св. 1 до 10,5 млн-1
от 0 до 2 мг/м3
св. 2 до 20 мг/м3
2 мг/м3 (ПДК)
10 мг/м3 (5ПДК)
± 0,5 мг/м3
–
–
± 25 %
SО2-Е
диоксид серы (SО2)
от 0 до 3,8 млн-1
св. 3,8 до 18,8 млн-1
от 0 до 10 мг/м3
св. 10 до 50 мг/м3
10 мг/м3 (ПДК)
30 мг/м3 (3ПДК)
± 2,5 мг/м3
–
–
± 25 %
NH3-Е
аммиак (NH3)
от 0 до 28 млн-1
св. 28 до 99 млн-1
от 0 до 20 мг/м3
св. 20 до 75 мг/м3
20 мг/м3 (ПДК)
60 мг/м3 (3ПДК)
± 5 мг/м3
–
–
± 25 %
Cl2-Е
хлор (Cl2)
от 0 до 0,3 млн-1
св. 0,3 до 1,6 млн-1
от 0 до 1 мг/м3
св. 1 до 5 мг/м3
1 мг/м3 (ПДК)
3 мг/м3 (3ПДК)
±0,25 мг/м3
–
–
± 25 %
Примечания:
1) Индексы О, Х или Е в условном обозначении измерительного канала
указывают на тип сенсора в датчике: оптический (О), фотоионизационный (Х) или
электрохимический (Е)
2) СX – содержание определяемого компонента на входе газоанализатора,
объемная доля, %
3) Метрологические характеристики газоанализаторов по каналу изобутилена с фотоионизационным сенсором С4Н8-Х (обозначение канала ЛОВ – «летучие органические вещества») установлены с использованием газовых смесей изобутилена в воздухе. Газоанализатор может применяться как средство измерений при наличии в анализируемой воздушной среде только одного определяемого компонента (изобутилена), для многокомпонентных сред переменного состава канал ЛОВ используется только для общей оценки загазованности.
4) Пересчет значений содержания определяемого компонента в воздухе рабочей зоны, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн– 1, выполнен согласно ГОСТ 12.1.005-88 для условий 20 oС и 760 мм рт. ст.
* – к верхнему пределу диапазона измерений
Номинальное время установления показания:
– для оптических и фотоионизационных датчиков – 30 с.
– для электрохимических датчиков – 30 с.
газоанализатора ПГА-600 в металлическом или пластиковом корпусе,
датчики – от 1 до 6 шт. (в зависимости от заказа),
