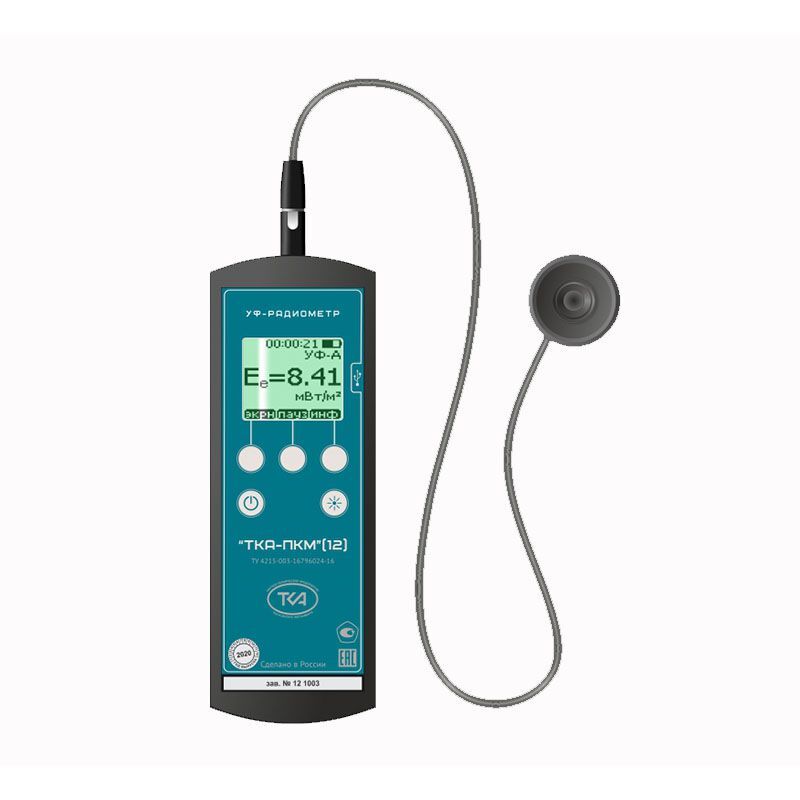

ТКА-ПКМ 12 3-канальный УФ-радиометр переносной

48 200,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на ТКА-ПКМ (12)


Переносной УФ-радиометр ТКА-ПКМ 12 предназначен для раздельного измерения энергетической освещённости в спектральных диапазонах:
в спектральном диапазоне УФ-С (200 ÷ 280) нм ;
в спектральном диапазоне УФ-В (280 ÷ 315) нм;
в спектральном диапазоне УФ-А (315 ÷ 400) нм;
а также отображения вычисляемых параметров:
максимального (пикового) значения энергетической облученности;
энергетической экспозиции в соответствующих областях спектра.

Прибор предназначен для кратковременных измерений до 5 минут.
При длительных временных измерениях возможна быстрая деградация датчика.
При серийных измерениях по 5 минут рекомендуемая пауза между измерениями не менее 30 минут.
Для сфер деятельности, когда требуется измерять высокие значения облученности продолжительное время разработан УФ-радиометр с ослабляющим фильтром “ТКА-ПКМ”(13).

Область применения УФ-радиометра ТКА-ПКМ 12 – санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест.

Три УФ зоны измерения в одном приборе (три сменных измерительных головы).
Энергетическая освещённость:
– в спектральных диапазонах УФ-А и УФ-В – от 10 до 60 000 мВт/м² (ПГ ± 5,0 %);
– в спектральном диапазоне УФ-С – от 1,0 до 20 000 мВт/м² (ПГ ± 5,0 %).
Условия эксплуатации: от -30 до +60 °С.
По требованию заказчика прибор может выпускаться со следующими вариантами исполнения:
”ТКА-ПКМ”(12/А) — в спектральном диапазоне УФ-А;
”ТКА-ПКМ”(12/В) — в спектральном диапазоне УФ-В;
”ТКА-ПКМ”(12/С) — в спектральном диапазоне УФ-С;
”ТКА-ПКМ”(12/А, В) — в спектральных диапазонах УФ-А и УФ-В (две сменных измерительных головы).

Характеристики ТКА-ПКМ 12 Значения
Диапазон измерения энергетической освещенности:

– в зоне УФ-С

– в зонах УФ-А, УФ-В



от 1,0 до 20 000 мВт/м2

от 10 до 60 000 мВт/м2

Основная относительная погрешность измерений энергетической освещённости, не более

±10,0 %
Угол поля зрения:
– в зоне УФ-A
– в зоне УФ-B
– в зоне УФ-С


± 30,0°
± 25,0°
± 20,0°

Диапазон показаний энергетической экспозиции 0,001 ÷ 5 000 Дж/м2
Напряжение питания ТКА-ПКМ 12 Батарея (типоразмер АА 1,5 В)
Ток, потребляемый прибором, мА, не более: 10
Время непрерывной работы прибора, ч, не менее 8
Наработка на отказ ТКА-ПКМ 12 при доверительной вероятности р=0.8, ч, не менее 2000
Выходные сигналы USB – виртуальный СОМ-порт (для связи с ПК)
Габаритные размеры УФ-радиометра, мм, не более:

– измерительный блок

– фотометрическая головка



205 х 65 х 28

Ø40 х 30

Масса ТКА-ПКМ 12, кг, не более 0,54
Межповерочный интервал 1 год
Гарантийный срок эксплуатации ТКА-ПКМ 12 1 год
Условия эксплуатации УФ-радиометра ТКА-ПКМ 12
Температура окружающего воздуха от -30 до +60 °С
Относительная влажность воздуха до 98 % (при 25°С)
Атмосферное давление от 80 до 110 кПа

Метод измерений – прием или совокупность приемов сравнения измеряемой величины с ее единицей или шкалой в соответствии с реализованным принципом измерений. По общим приемам получения результатов измерений методы различают на: прямой и косвенный. Прямой метод измерений – измерение, при котором искомое значение величины находят непосредственно из опытных данных. Прямые измерения не требуют методики выполнения измерений (МВИ) и проводятся по эксплуатационной документации на применяемое средство измерений (в данном случае по Руководству по эксплуатации). Подтверждение соответствия этих методик обязательным метрологическим требованиям осуществляется в процессе утверждения типов данных средств измерений. В соответствии с Законом РФ « Об обеспечении единства измерений» (статья 9), измерения должны выполняться в соответствии с аттестованными в установленном порядке методиками. «Измерения, относящиеся к сфере государственного регулирования обеспечения единства измерений, должны выполняться по аттестованным методикам (методам) измерений, за исключением методик (методов) измерений, предназначенных для выполнения прямых измерений…» (Из ФЗ № 102-ФЗ «Об обеспечении единства измерений» часть 1 статьи 5).
УФ-радиометры ТКА-ПКМ предназначены для прямых измерений энергетической освещённости в области спектра (200 ÷ 400) нм.
Примечание. Для получения суммарных значений уровня энергетической освещенности, например, в диапазоне 280…400 нм необходимо последовательно выполнить измерения в двух спектральных диапазонах УФ-А и УФ-В в одной точке плоскости облучения, после чего произвести алгебраическое сложениеполученных результатов с учетом размерности отдельных значений измерений. Когда контролируется допустимая интенсивность облучения в области 200…315 нм, необходимо произвести измерения в двух спектральным диапазонах УФ-В и УФ-С в одной точке плоскости облучения, после чего произвести алгебраическое сложение полученных результатов измерений. При этом необходимо корректно рассчитать суммарную погрешность, как среднеквадратичное погрешностей измерений в каждой из складываемых зон.

Более подробные инструкции по расположению плоскости фотометрирования при измерениях на рабочих местах описываются в отраслевых и санитарных нормах.
Разъяснения по использованию терминов при измерении ультрафиолетового излучения.

Требования к методам контроля интенсивности ультрафиолетового излучения (облучения)
(выдержка из “Санитарные нормы ультрафиолетового излучения в производственных помещениях”, СН № 4557-88)
Интенсивность облучения работающих должна измеряться на постоянных и непостоянных рабочих местах, периодически, не реже 1 раза в год в порядке текущего санитарного надзора, а также при приемке в эксплуатацию нового оборудования и технологии при внесении технических изменений в конструкцию действующего оборудования, при организации новых рабочих мест.
Измерения следует производить на рабочем месте на высоте 0,5 ÷ 1,0 и 1,5 м от пола, размещая приемник перпендикулярно максимуму излучения источника. При наличии нескольких источников следует проводить аналогичные измерения от каждого из них или через каждые 450 по окружности в горизонтальной плоскости.
Для измерения интенсивности излучения следует использовать приборы типа УФ-радиометров с известной спектральной чувствительностью. Погрешность измерений не должна превышать 10%.
При оценке результатов измерений следует исходить из того, что интенсивность облучения работающих в любой точке рабочей зоны не должна превышать допустимых величин, указанных в разд. 2 СН.

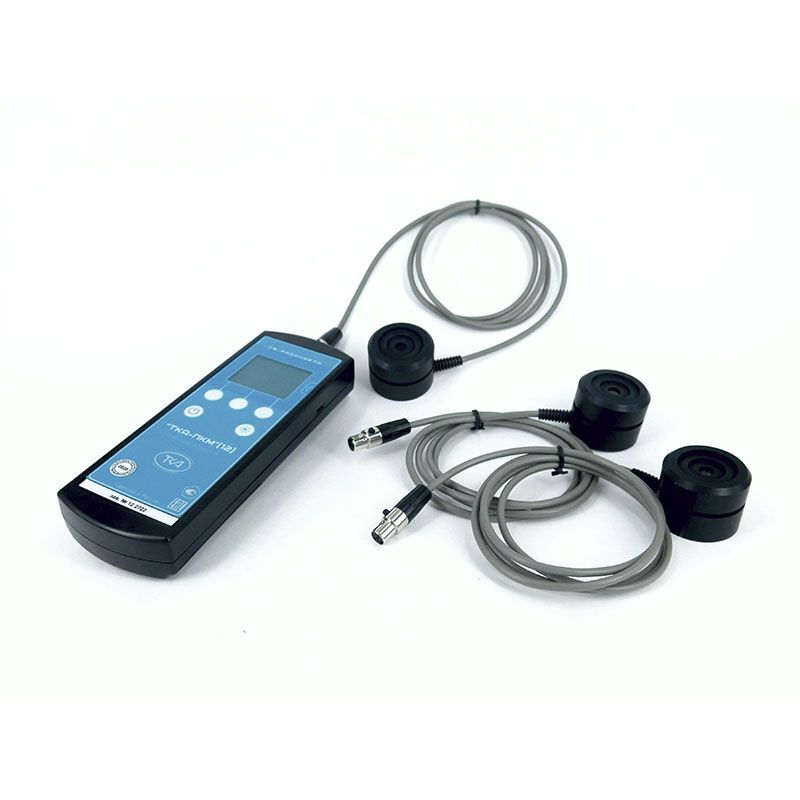

Прибор комбинированный “ТКА-ПКМ”(12)
(в составе: блок обработки информации – 1 шт., измерительная голова – 3 шт.)

Батарея (типоразмер АА 1,5 В) – 4 шт.

Руководство по эксплуатации

Паспорт

Сумка для прибора

Транспортная тара
