ТКА-ИТО переносной измеритель теплового потока

Артикул: 71001 Категория: Метка:

54 050,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на ТКА-ИТО


Переносной измеритель ТКА-ИТО предназначен для измерения плотности теплового потока излучения (или  интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.

Область применения измерителя ТКА-ИТО – выполнение работ по обеспечению безопасных  условий охраны труда, санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности, регламентируемые требованиями Федерального закона РФ № 426-н « О специальной оценке условий труда», СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н,   ISO – 7726:1998,  ГОСТ 8.106-2001.

Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.
Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию  на  внешнее  тепловое  излучение,  усреднённую  по  углу 4п (360°) и времени экспозиции, эквивалентную  реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение  температуры  измеряется  по индуцированному  инфракрасному  излучению  от внутренней поверхности чёрного шара с помощью расположенного  внутри  него  фотоприёмного модуля.
Фотоприёмный  модуль  содержит  неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются  микроконтроллером, и на дисплей электронного блока измерителя выводятся  значения измеренной облучённости, а также производится индикация температуры  внутри  чёрного  шара  и  температуры окружающей среды.

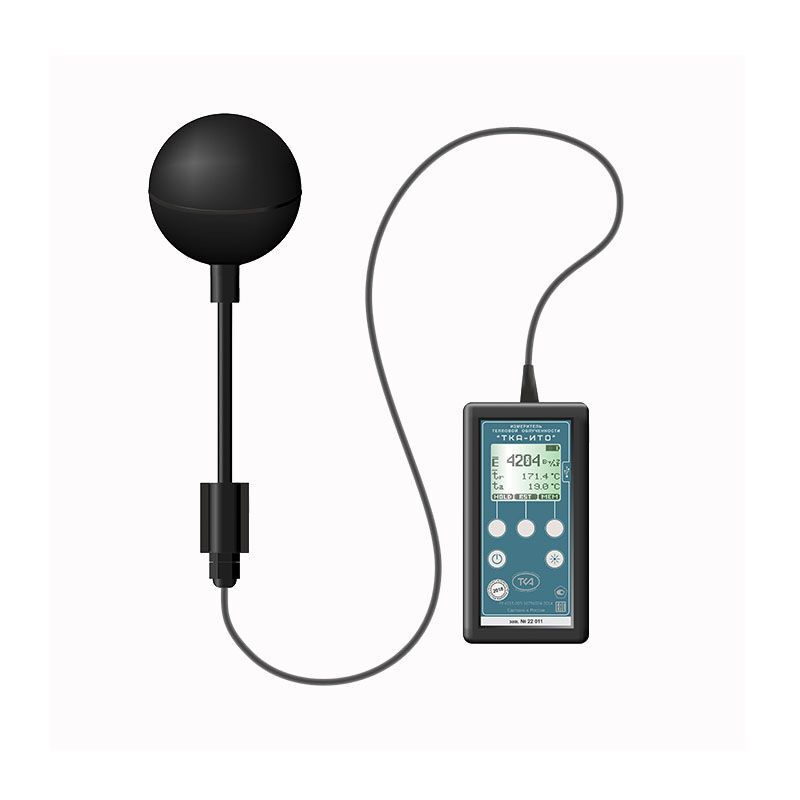

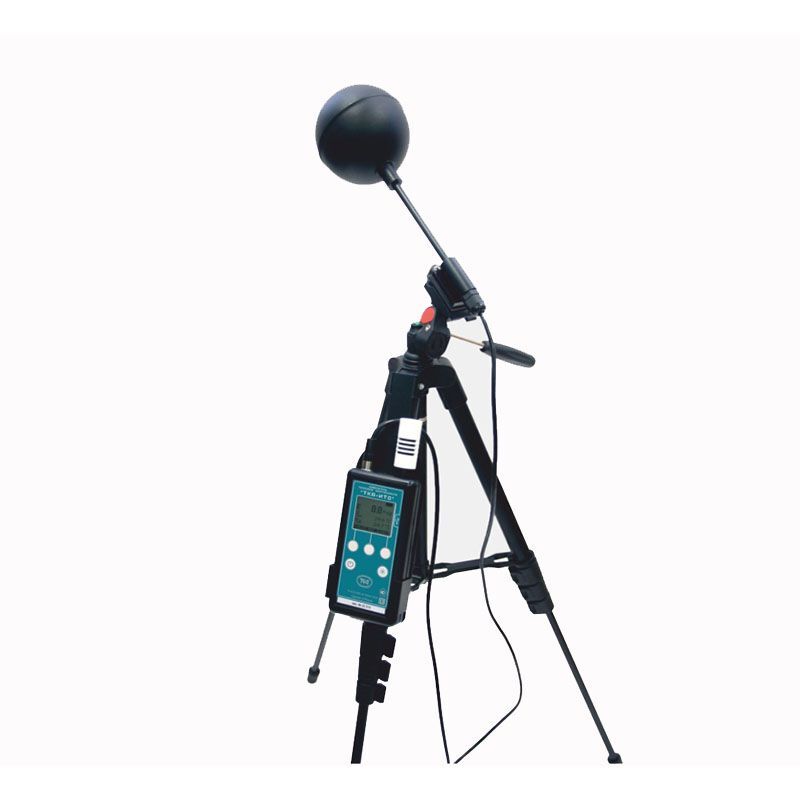

Конструктивно измеритель состоит из блока черного шара  на  штативе  и  электронного  блока,  в  состав которого  входят  устройство  детектирования сигналов,  устройство  цифровой  обработки  результатов  измерений  и  жидкокристаллический дисплей  для  отображения  измеренных  и  вычисляемых  значений.  Конструкция  измерителей исключает  возможность  несанкционированной  настройки  и  доступа  к  измерительной информации,  корпус  опломбирован,  пломба  находится  в  местах  крепления  задней  крышки электронного блока.

Прибор для измерения тепловой облучённости (от 10 до 3 500 Вт/м², абс. погр. (2,0 + 0,08xИВ) Вт/м²) полной сферойс углом обзора до 360 градусов, что соответствует требованиям СанПиН 2.2.4.548-96.
Межповерочный интервал 2 года.

Характеристики ТКА-ИТО Значения
Диапазон измерения плотности теплового потока от 10 до 3500 Вт/м2

Основная абсолютная погрешность измерения плотности теплового потока

± (2,0 + 0,08·ИВ)* Вт/м2, где

ИВ – значение измеряемой величины (облучённости)

Время установления рабочего режима, не менее, мин. 15

Напряжение питания ТКА-ИТО

3 В, от 2-х батарей типа АА
Ток, потребляемый прибором, мА, не более 16
Время непрерывной работы прибора, ч, не менее 32
Наработка на отказ ТКА-ИТО при доверительной вероятности р=0.8, ч, не менее 2000
Габаритные размеры измерителя плотности теплового потока, мм, не более:

– электронный блок

– блок черного шара (без штатива)

– штатив



135х70х24

400х100х100

530х100х100

Масса ТКА-ИТО, кг, не более:

– без штатива

– со штативом



0,4

1,2

Межповерочный интервал 2 года
Условия эксплуатации измерителя плотности теплового потока ТКА-ИТО
Температура окружающего воздуха от -20 до +55°С
Относительная влажность воздуха до 65 % (при 25°С)
Атмосферное давление 101,3 кПа

  • прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения.;
  • прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 360°;
  • расширенным диапазоном измерений до 3500 Вт/м2;
  • повышенное быстродействие;
  • благодаря оригинальной конструкции черного шара, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.
  • измеритель плотности теплового потока ТКА-ИТО,
  • батарея типа АА, 1,5 В – 2 шт.,
  • штатив-трипод напольный высотой 1,3 м,
  • руководство по эксплуатации,
  • методика поверки,
  • паспорт,
  • сумка для прибора,
  • транспортная тара.
