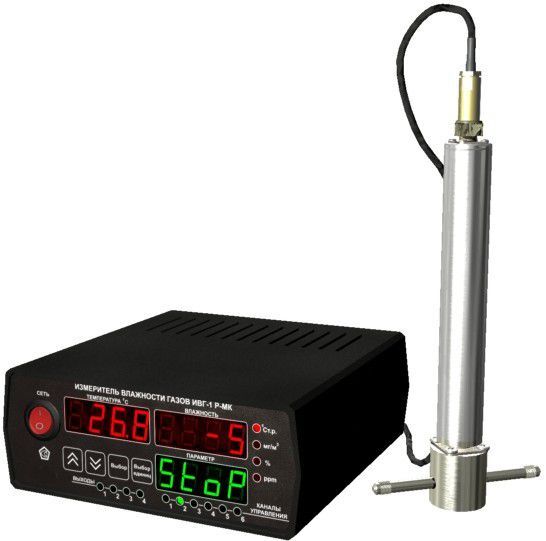

ИВГ-1 /1-С-2А стационарный 1-канальный гигрометр

от 22200,00 руб

Измеритель микровлажности газов ИВГ-1-С-2А зарегистрирован в Государственном реестре средств измерений РФ под № 15501-07.

Производитель: ЭКСИС
Серия: ИВГ-1


Стационарный одноканальный измеритель микровлажности газов (гигрометр) ИВГ-1 /1-С-2А предназначен для непрерывного (круглосуточного) измерения и регистрации влажности неагрессивных газов, с возможностью подключения датчика давления.

Область применения гигрометра ИВГ-1/1-С-2А – различные отрасли промышленности, медицина, энергетика и научные исследования.

Возможно взрывозащищенное исполнение гигрометра ИВГ-1-С-2А (оснащение барьером искрозащиты – по спец. заказу).

Особенности:
– 1 канал измерения
– возможность подключить датчик давления
– интерфейс связи с компьютером USB, RS-232, RS-485
– протокол Modbus RTU
– внутренняя память до 30000 точек
– 2 линейных токовых выхода
– 2 унифицированных токовых выхода
– питание 220В
– взрывозащищенное исполнение (опция)

Стационарный гигрометр ИВГ-1 /1-С-2А

№ п/п Наименование Цена с НДС (20%), руб.
1 ИВГ-1 /1-С-2А стационарный одноканальный измерительный блок (без преобразователей) для измерения микровлажности газов (корпус 68х176х172 мм), с интерфейсом связи с ПК - USB, RS-232, RS-485, с 2 аналоговыми выходами 4…20 мА (0…5 мА, 0…20 мА). Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами (преобразователями) различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + преобразователь (по отдельному заказу) 22 200
2 ИВГ-1 /1-С-2А стационарный одноканальный измеритель микровлажности газов (корпус 68х176х172 мм) с преобразователем ИПВТ-08-Д1-М20*1,5 для гермообъемов, с интерфейсом связи с ПК - USB, RS-232, RS-485, с 2 аналоговыми выходами 4…20 мА (0…5 мА, 0…20 мА). Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами (преобразователями) различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Базовый комплект: измерительный блок ИВГ-1 /1-С-2А, преобразователь ИПВТ-08-Д1-М20*1,5 для гермообъемов, камера М20х1,5 со штуцерами М8х1, соединительный кабель 10 м, РЭ и паспорт, госповерка 47 880
3 ИВГ-1 /1-С-2А-E (Ethernet) стационарный одноканальный измерительный блок (без преобразователей) для измерения микровлажности газов с интерфейсом связи с ПК - USB, RS-232, Ethernet, c 2 аналоговыми выходами 4...20 мА (0..5 мА, 0..20 мА). Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами (преобразователями) различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + преобразователь (по отдельному заказу) 22 920
4 ИВГ-1 /1-С-2А-E (Ethernet) стационарный одноканальный измеритель микровлажности газов с преобразователем ИПВТ-08-Д1-М20*1,5 для гермообъемов, с интерфейсом связи ПК-USB, RS-232, Ethernet, c 2 аналоговыми выходами 4...20 мА (0..5 мА, 0..20 мА). Встроенная память на 30 тыс. измерений. Предусмотрена возможность комплектации датчиком давления. Прибор может комплектоваться взаимозаменяемыми зондами (преобразователями) различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Базовый комплект: измерительный блок ИВГ-1 /1-С-2А-E, преобразователь ИПВТ-08-Д1-М20*1,5 для гермообъемов, камера М20х1,5 со штуцерами М8х1, соединительный кабель 10 м, РЭ и паспорт, госповерка 48 600



Преобразователи ИПВТ-08 для ИВГ-1 /1-С-2А

№ п/п Наименование Цена с НДС (20%), руб.
1 Сертификат о калибровке на измерительные преобразователи микровлажности серии ИПВТ-08 6 240
2 Преобразователь ИПВТ-08 с резьбой М20х1,5:
3 Преобразователь ИПВТ-08-Д1-М20х1,5 с резьбой М20х1,5 22 440
4 Преобразователь ИПВТ-08-Д2-М20х1,5 с резьбой М20х1,5 27 840
5 Преобразователь ИПВТ-08-Д3-М20х1,5 с резьбой М20х1,5 30 240
6 Преобразователь ИПВТ-08-Д1-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора 26 400
7 Преобразователь ИПВТ-08-Д2-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора 31 800
8 Преобразователь ИПВТ-08-Д3-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора 34 200
9 Проточные камеры для резьбы М20х1,5:
10 Проточная камера М20х1,5 со штуцерами М8х1 2 880
11 Проточная камера М20х1,5 со штуцерами М16х1,5 3 120
12 Проточная камера М20х1,5 со штуцерами Д6 с гайками Gyrolok 3 240
13 Проточная камера М20х1,5 со штуцерами c внутренней резьбой G 1/8 3 720
14 Преобразователь ИПВТ-08-5/8 UNF с резьбой 5/8" UNF:
15 Преобразователь ИПВТ-08-Д1-5/8 UNF без камер с резьбой 5/8" UNF 22 440
16 Преобразователь ИПВТ-08-Д2-5/8 UNF без камер с резьбой 5/8" UNF 27 840
17 Преобразователь ИПВТ-08-Д3-5/8 UNF без камер с резьбой 5/8" UNF 30 240
18 Преобразователь ИПВТ-08-Д1-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора 26 400
19 Преобразователь ИПВТ-08-Д2-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора 31 800
20 Преобразователь ИПВТ-08-Д3-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора 34 200
21 Проточные камеры для резьбы 5/8 UNF:
22 Проточная камера 5/8 UNF со штуцерами М8х1 2 880
23 Преобразователь ИПВТ-08-3/4 UNF с резьбой 3/4" UNF:
24 Преобразователь ИПВТ-08-Д1-3/4 UNF без камер с резьбой 3/4" UNF 22 440
25 Преобразователь ИПВТ-08-Д2-3/4 UNF без камер с резьбой 3/4" UNF 27 840
26 Преобразователь ИПВТ-08-Д3-3/4 UNF без камер с резьбой 3/4" UNF 30 240
27 Преобразователь ИПВТ-08-Д1-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора 26 400
28 Преобразователь ИПВТ-08-Д2-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора 31 800
29 Преобразователь ИПВТ-08-Д3-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора 34 200
30 Проточные камеры для резьбы 3/4 UNF:
31 Проточная камера 3/4 UNF со штуцерами М8х1 2 880
32 Проточная камера 3/4 UNF со штуцерами М16х1,5 3 120
33 Проточная камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok 3 240
34 Проточная камера 3/4 UNF со штуцерами c внутренней резьбой G 1/8 3 720
35 Преобразователь ИПВТ-08-1/2 G с резьбой G 1/2":
36 Преобразователь ИПВТ-08-Д1-G 1/2 без камер с резьбой G 1/2" 22 440
37 Преобразователь ИПВТ-08-Д2-G 1/2 без камер с резьбой G 1/2" 27 840
38 Преобразователь ИПВТ-08-Д3-G 1/2 без камер с резьбой G 1/2" 30 240
39 Преобразователь ИПВТ-08-Д1-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора 26 400
40 Преобразователь ИПВТ-08-Д2-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора 31 800
41 Преобразователь ИПВТ-08-Д3-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора 34 200
42 Проточные камеры для резьбы 1/2 G:
43 Проточная камера 1/2 G со штуцерами М8х1 2 880
44 Преобразователь давления APZ 2422: 6 600
45 Преобразователь давления APZ 2422 APZ 2422-G-M-2500-D-10-A-201-W-00-ГП с госповеркой, давление анализируемого газа Д1 - до 25 атм 6 600
46 Преобразователь давления APZ 2422 APZ 2422-G-M-1601-D-10-A-201-W-00-ГП с госповеркой, давление анализируемого газа Д2 - до 160 атм 8 280
47 Преобразователь давления APZ 2412 APZ 2412-G-M-4001-D-10-A-201-F-00-ГП с госповеркой, давление анализируемого газа Д3 - до 400 атм 7 320



Дополнительное оснащение для ИВГ-1 /1-С-2А

№ п/п Наименование Цена с НДС (20%), руб.
1 БИ-1 П активный барьер искрозащиты (для сетевых приборов серии ИВГ-1) 6 240
2 Eksis Visual Lab (EVL) программное обеспечение для работы с ПК для сетевых приборов ИВГ-1 2 160
3 Eksis Visual Lab (EVL) универсальное программное обеспечение (для всех типов приборов, для создания измерительной системы) 4 560
Характеристики  Значения
Диапазон измерения микровлажности,°Ст.р. от – 80 до 0
Погрешность измерения точки росы, °С ±2,0
Дискретность показаний, °С 0,1
Единицы представления влажности °С по т.р., % отн. влажн., ppm, мг/м3
Температура анализируемого газа, °С от -20 до +40
Давление анализируемого газа, атм., до:

– преобразователь исп. Д1

– преобразователь исп. Д2

– преобразователь исп. Д3



25

160

400

Рекомендуемый расход анализируемого газа, л/ч от 20 до 60
Напряжение питания:

– гигрометр ИВГ-1-С-2А

– барьер искрозащиты



220±22 В, 50±1 Гц

9-12 В

Потребляемая прибором мощность, Вт, не более 15
Объем встроенной памяти 30000 измерений
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более до 1000
Выходные сигналы 2 токовых выхода 0-5, 0-20, 4-20 мА

RS-232, RS-485, USB (для связи с ПК)

Длина линии связи RS-232, м, не более 15
Длина линии связи RS-485, м, не более 1000
Длина линии связи USB, м, не более 3
Токовый выход:
– диапазон изменения выходного тока, мА
– дискретность изменения выходного тока, мкА
– максимальное сопротивление нагрузки, Ом


4…20; 0…5; 0..20
19.5; 4.9; 19.5
300; 1000; 300

Степень взрывозащиты гигрометра ExiaIICT6 X (с барьером искрозащиты – опция)
Диапазон измерения избыточного давления преобразователем ИПД-02, атм. 0…25
Класс точности измерительного преобразователя давления ИПД-02 0,5
Габаритные размеры, мм, не более:

– измерительный блок ИВГ-1-С-2А

– первичный преобразователь давления ИПД-02-М20
– первичный преобразователь давления ИПД-02-М8
– первичный преобразователь давления ИПД-02-М16

– барьер искрозащиты



178х180х75

Ø32х130 (М20х1,5)
Ø96х140(М8х1)
Ø77х140(М16×1,5)

90x65x22

Масса, кг, не более:

– измерительный блок ИВГ-1 С,

– первичный преобразователь влажности

– первичный преобразователь давления

– искрозащитный барьер



1,0

0,4

0,4

0,2

Диапазон температур при транспортировании, °С от -50 до 50
Средний срок службы гигрометра ИВГ-1-С-2А, лет 5
Гарантийный срок эксплуатации гигрометра ИВГ-1-С-2А, мес. 12
Условия эксплуатации
Температура воздуха:

– блок измерения

– первичный преобразователь влажности,

– измерительный преобразователь давления*,

– барьер искрозащиты



от -40 до +50°С

от -20 до +40°С

от +5 до +50°С

от -20 до +50°С

Относительная влажность (без конденсации влаги):

– блок искрозащиты,

– остальные составляющие гигрометра



от 2 до 95%

от 10 до 95%

Атмосферное давление от 84 до 106 кПа

  • принцип Plug&Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
  • связь с компьютером по интерфейсам RS-232, RS-485 и USB;
  • протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);
  • возможность взрывозащищенного исполнения;
  • наличие 2-х унифицированных токовых выхода 4-20, 0-5, 0-20 мА;
  • измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);
  • возможность подключения датчика давления ИПД;
  • возможность объединения приборов в измерительную сеть.

Наименование

Количество
1. Блок измерения и индикации ИВГ-1/1-С-2А 1 шт.
2. Первичный преобразователь влажности – возможны следующие варианты исполнения*:

– ИПВТ-08-Д1(-ПС)-М20×1.5

– ИПВТ-08-Д2(-ПС)-М20×1.5

– ИПВТ-08-Д3(-ПС)-М20×1.5

– ИПВТ-08-Д1(-ПС)-3/4″ UNF

– ИПВТ-08-Д2(-ПС)-3/4″ UNF

– ИПВТ-08-Д3(-ПС)-3/4″ UNF

– ИПВТ-08-Д1(-ПС)-5/8″ UNF

– ИПВТ-08-Д2(-ПС)-5/8″ UNF

– ИПВТ-08-Д3(-ПС)-5/8″ UNF

– ИПВТ-08-Д1(-ПС)-1/2″ G

– ИПВТ-08-Д2(-ПС)-1/2″ G

– ИПВТ-08-Д3(-ПС)-1/2″ G



где, ПС – наличие подогрева сенсора влажности.

1 шт.

3. Кабель подключения преобразователя к измерительному блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м) 1 шт.
4. Свидетельство о поверке 1 экз.
5. Руководство по эксплуатации и паспорт 1 экз.
Поставляется по отдельному заказу:
6. Дополнительная проточная камера:

для резьбы М20х1,5:

– камера М20х1,5 со штуцерами М8х1

– камера М20х1,5 со штуцерами М16х1,5

– камера М20х1,5 со штуцерами Д6 с гайками Gyrolok

– камера М20х1,5 со штуцерами с внутренней резьбой G 1/8



для резьбы 3/4 UNF:

– камера 3/4 UNF со штуцерами М8х1

– камера 3/4 UNF со штуцерами М16х1,5

– камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok

– камера 3/4 UNF со штуцерами с внутренней резьбой G 1/8



для резьбы 5/8 UNF:

– камера 5/8 UNF со штуцерами М8х1



для резьбы 1/2 G:

– камера 1/2 G со штуцерами М8х1

1 шт.
7. Измерительный преобразователь давления для контроля давления воздуха и других неагрессивных технологических газов в потоке (в газовых магистралях, на выходе различных установок). Преобразователь выполнен в корпусе из нержавеющей стали, возможны следующие варианты исполнения*:

– ИПД-02-М20 – газовый штуцер с резьбой М20х1,5

– ИПД-02-М8 – проточная камера с двумя штуцерами М8х1,5

– ИПД-02-М16 – проточная камера с двумя штуцерами М16х1,5

1 шт.
8. Барьер искрозащитный БИ-1П – предназначен для обеспечения искробезопасности внешних электрических цепей подключаемых к блоку измерения преобразователей во взрывоопасной зоне и представляет собой удовлетворяющий требованиям стандарта ГОСТ Р 51330.10-99 (МЭК 60079-11-99) узел законченной конструкции с искробезопасными электрическими цепями уровня “ia”. 1 шт.
9. Кабель подключения барьера искрозащиты к блоку измерения, 1 м 1 шт.
10. Кабель подключения преобразователя к барьеру искрозащиты, 10 м (по заказу до 1000 м) 1 шт.
11. Кабель подключения датчика давления к блоку измерения 1 шт.
12. Кабель подключения к персональному компьютеру, 10 м 1 шт.
13. Кабель USB, 1 м 1 шт.
14. Диск с программным обеспечением 1 шт.
