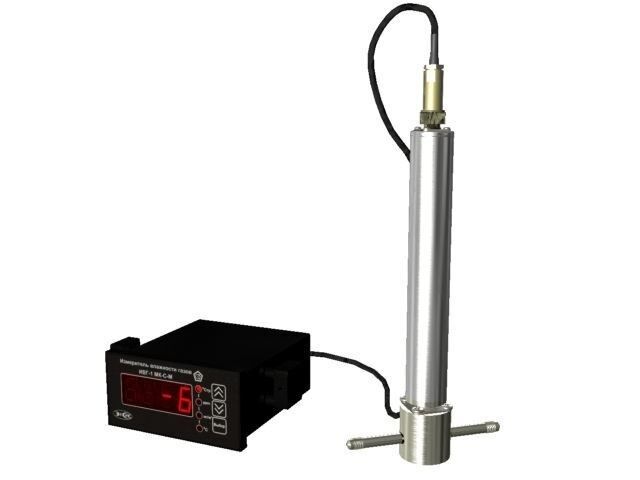

Фото 2 - ИВГ-1 /1-Щ стационарный 1-канальный гигрометр в щитовом исполнении.

ИВГ-1 /1-Щ стационарный 1-канальный гигрометр в щитовом исполнении

Артикул: 51047 Категории: Гигрометры, Гигрометры, термогигрометры Метки: ИВГ-1, Минимальная цена, ЭКСИС

от 11520,00 руб

Стационарный одноканальный измеритель микровлажности газов (гигрометр) ИВГ-1 /1-Щ в щитовом исполнении предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов.

Область применения ИВГ-1/1-Щ – может применяться в различных отраслях промышленности, медицине, энергетике и научных исследований.

Измеритель микровлажности азота – стационарный гигрометр ИВГ-1-Щ на протяжении многих лет используется предприятиями микроэлектроники для контроля влажности азота в процессе диффузии, а также на других технологических этапах производства СБИС. Являясь отечественной разработкой, данный прибор оптимально подходит для использования его в микроэлектронной промышленности в рамках программы ее модернизации и развития.

Особенности:
– 1 канал измерения
– щитовое исполнение
– протокол Modbus RTU
– интерфейс связи с компьютером USB, RS-485
– внутренняя память до 8000 точек
– реле и унифицированные токовые выходы (зависит от исполнения)
– питание 220В
– взрывозащищенное исполнение (опция)

Измеритель микровлажности газов ИВГ-1-Щ зарегистрирован в Государственном реестре средств измерений РФ.

Стационарный гигрометр ИВГ-1 /1-Щ в щитовом исполнении

№ п/п Наименование Цена с НДС (20%), руб.
1 ИВГ-1 /1-Щ-2А (2 аналоговых выхода) стационарный одноканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении (корпус 96х48х99 мм) с интерфейсом связи с ПК USB и RS-485, с 2 аналоговыми выходами 4...20 мА (0...5 мА, 0...20 мА) с возможностью управления. Встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + преобразователь (по отдельному заказу) 12 240
2 ИВГ-1 /1-Щ-2Р (2 реле) стационарный одноканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении (корпус 96х48х99 мм) с интерфейсом связи с ПК USB и RS-485, с 2 реле с возможностью управления. Встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + преобразователь (по отдельному заказу) 12 000
3 ИВГ-1 /1-Щ-1Р-1А (1 реле, 1 аналоговый выход) стационарный одноканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении (корпус 96х48х99 мм) с интерфейсом связи с ПК USB и RS-485, с 1 реле и 1 аналоговым выходом 4...20 мА (0...5 мА, 0...20 мА) с возможностью управления. Встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + преобразователь (по отдельному заказу) 12 600
4 ИВГ-1 /1-Щ (без возможности управления) стационарный одноканальный измерительный блок гигрометра (без преобразователей) в щитовом исполнении (корпус 96х48х99 мм) с интерфейсом связи с ПК USB и RS-485, без возможности управления. Встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + преобразователь (по отдельному заказу) 11 520
5 ИВГ-1 /1-Щ (без возможности управления) стационарный одноканальный гигрометр в щитовом исполнении (корпус 96х48х99 мм) с интерфейсом связи с ПК USB и RS-485, без возможности управления. Встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Базовый комплект: измерительный блок ИВГ-1 /1-Щ , преобразователь ИПВТ-08-Д1-М20*1,5 для гермообъемов, камера М20х1,5 со штуцерами М8х1, соединительный кабель 10 м, РЭ и паспорт, госповерка 37 200
6 ИВГ-1/1 Щ-Д-2Р-2А стационарный одноканальный измерительный блок (без преобразователей) измерителя микровлажности газов в щитовом исполнении крепление под DIN-рейку, с интерфейсом связи с ПК RS-232 и RS-485. Встроенная память на 780 измерений. Питание прибора 12...24 В постоянного тока. Предусмотрена возможность комплектации датчиком давления. Зонд соединяется с прибором кабелем длиной 10 м (возможно удлинение до 1000 м). Комплект поставки: измерительный блок, соединительный кабель 10 м, РЭ и паспорт + преобразователь (по отдельному заказу) 14 040



Преобразователи микровлажности ИПВТ-08 и давления APZ 2422 для ИВГ-1 /1-Щ

№ п/п Наименование Цена с НДС (20%), руб.
1 Сертификат о калибровке на измерительные преобразователи микровлажности серии ИПВТ-08 6 240
2 Преобразователь ИПВТ-08 с резьбой М20х1,5:
3 Преобразователь ИПВТ-08-Д1-М20х1,5 с резьбой М20х1,5 22 440
4 Преобразователь ИПВТ-08-Д2-М20х1,5 с резьбой М20х1,5 27 840
5 Преобразователь ИПВТ-08-Д3-М20х1,5 с резьбой М20х1,5 30 240
6 Преобразователь ИПВТ-08-Д1-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора 26 400
7 Преобразователь ИПВТ-08-Д2-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора 31 800
8 Преобразователь ИПВТ-08-Д3-ПС-М20х1,5 с резьбой М20х1,5 с подогревом сенсора 34 200
9 Проточные камеры для резьбы М20х1,5:
10 Проточная камера М20х1,5 со штуцерами М8х1 2 880
11 Проточная камера М20х1,5 со штуцерами М16х1,5 3 120
12 Проточная камера М20х1,5 со штуцерами Д6 с гайками Gyrolok 3 240
13 Проточная камера М20х1,5 со штуцерами c внутренней резьбой G 1/8 3 720
14 Преобразователь ИПВТ-08-5/8 UNF с резьбой 5/8" UNF:
15 Преобразователь ИПВТ-08-Д1-5/8 UNF без камер с резьбой 5/8" UNF 22 440
16 Преобразователь ИПВТ-08-Д2-5/8 UNF без камер с резьбой 5/8" UNF 27 840
17 Преобразователь ИПВТ-08-Д3-5/8 UNF без камер с резьбой 5/8" UNF 30 240
18 Преобразователь ИПВТ-08-Д1-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора 26 400
19 Преобразователь ИПВТ-08-Д2-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора 31 800
20 Преобразователь ИПВТ-08-Д3-ПС-5/8 UNF без камер с резьбой 5/8" UNF, с подогревом сенсора 34 200
21 Проточные камеры для резьбы 5/8 UNF:
22 Проточная камера 5/8 UNF со штуцерами М8х1 2 880
23 Преобразователь ИПВТ-08-3/4 UNF с резьбой 3/4" UNF:
24 Преобразователь ИПВТ-08-Д1-3/4 UNF без камер с резьбой 3/4" UNF 22 440
25 Преобразователь ИПВТ-08-Д2-3/4 UNF без камер с резьбой 3/4" UNF 27 840
26 Преобразователь ИПВТ-08-Д3-3/4 UNF без камер с резьбой 3/4" UNF 30 240
27 Преобразователь ИПВТ-08-Д1-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора 26 400
28 Преобразователь ИПВТ-08-Д2-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора 31 800
29 Преобразователь ИПВТ-08-Д3-ПС-3/4 UNF без камер с резьбой 3/4" UNF, с подогревом сенсора 34 200
30 Проточные камеры для резьбы 3/4 UNF:
31 Проточная камера 3/4 UNF со штуцерами М8х1 2 880
32 Проточная камера 3/4 UNF со штуцерами М16х1,5 3 120
33 Проточная камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok 3 240
34 Проточная камера 3/4 UNF со штуцерами c внутренней резьбой G 1/8 3 720
35 Преобразователь ИПВТ-08-1/2 G с резьбой G 1/2":
36 Преобразователь ИПВТ-08-Д1-G 1/2 без камер с резьбой G 1/2" 22 440
37 Преобразователь ИПВТ-08-Д2-G 1/2 без камер с резьбой G 1/2" 27 840
38 Преобразователь ИПВТ-08-Д3-G 1/2 без камер с резьбой G 1/2" 30 240
39 Преобразователь ИПВТ-08-Д1-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора 26 400
40 Преобразователь ИПВТ-08-Д2-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора 31 800
41 Преобразователь ИПВТ-08-Д3-ПС-G 1/2 без камер с резьбой G 1/2", с подогревом сенсора 34 200
42 Проточные камеры для резьбы 1/2 G:
43 Проточная камера 1/2 G со штуцерами М8х1 2 880
44 Преобразователь давления APZ 2422: 6 600
45 Преобразователь давления APZ 2422 APZ 2422-G-M-2500-D-10-A-201-W-00-ГП с госповеркой, давление анализируемого газа Д1 - до 25 атм 6 600
46 Преобразователь давления APZ 2422 APZ 2422-G-M-1601-D-10-A-201-W-00-ГП с госповеркой, давление анализируемого газа Д2 - до 160 атм 8 280
47 Преобразователь давления APZ 2412 APZ 2412-G-M-4001-D-10-A-201-F-00-ГП с госповеркой, давление анализируемого газа Д3 - до 400 атм 7 320



Дополнительное оснащение для ИВГ-1 /1-Щ

№ п/п Наименование Цена с НДС (20%), руб.
1 БИ-1 П активный барьер искрозащиты (для сетевых приборов серии ИВГ-1) 6 240
2 Eksis Visual Lab (EVL) программное обеспечение для работы с ПК для сетевых приборов ИВГ-1 2 160
3 Eksis Visual Lab (EVL) универсальное программное обеспечение (для всех типов приборов, для создания измерительной системы) 4 560
Характеристики Значения
Диапазон измерения точки росы, °Ст.р. от – 80 до 0
Погрешность измерения точки росы, °С ±2,0
Дискретность показаний, °С 0,1
Единицы представления влажности °С по т.р., ppm, мг/м3
Температура анализируемого газа, °С от -20 до +40
Давление анализируемого газа, атм., до:

– преобразователь исп. Д1

– преобразователь исп. Д2

– преобразователь исп. Д3



25

160

400
Рекомендуемый расход анализируемого газа, л/ч от 20 до 60
Напряжение питания:

– гигрометр ИВГ-1-Щ

– гигрометр ИВГ-1-Щ-Д

– барьер искрозащиты



220±22 В, 50±1 Гц или 24 В постоянного тока

6-24 В постоянного тока

9-12 В
Потребляемая прибором мощность, Вт, не более:

– ИВГ-1-Щ

– ИВГ-1-Щ-Д



6

2
Тип индикатора:

– ИВГ-1-Щ-Д



монохромный OLED индикатор 132*64
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более до 1000
Интерфейс связи с компьютером USB, RS-485 Modbus RTU
Длина линии связи, м, не более:

– по RS-485

– по USB



1000

3
Коммутационная способность реле 7А при напряжении ~220В, 50Гц
Токовый выход:
– диапазон изменения выходного тока, мА
– дискретность изменения выходного тока, мкА
– максимальное сопротивление нагрузки, Ом

4-20; 0-5; 0-20
19,5; 4,9; 19,5
300; 1000; 300
Степень взрывозащиты [Exia]IIC (под заказ с барьером искрозащиты)
Типичное время Т90 измерения точки росы, мин (при заданном среднем расходе ~0,5 л/мин.)

– при t= -20 °С

– при t= -40 °С

– при t= -60°С

– при t= -80 °С



5-15

10-20

15-25

60-120
Диапазон измерения избыточного давления преобразователем ИПД-02 0…25 атм (от 0 до 2533,1 кПа)
Класс точности измерительного преобразователя давления ИПД-02, кПа 50
Масса, кг, не более:

– измерительный блок ИВГ-1-Щ

– измерительный блок ИВГ-1-Щ-Д

– первичный преобразоватль влажности/давления

– барьер искрозащиты



0,5

0,2

0,4

0,2
Габаритные размеры, мм, не более:

– измерительный блок ИВГ-1-Щ

– измерительный блок ИВГ-1-Щ-Д

– барьер искрозащиты



100х50х115

71х60х115

90x65x22
Габаритные размеры измерительных преобразователей давления, мм
– ИПД-02-М20
– ИПД-02-М8
– ИПД-02-М16

Ø32х130 (М20х1,5)
Ø96х140 (М8х1)
Ø77х140 (М16×1,5)
Диапазон температур при транспортировании, °С от -50 до 50
Средний срок службы, лет 5

Гарантийный срок эксплуатации, мес.

 12
Температура воздуха:

– блок измерения, барьер искрозащиты

– первичный преобразователь влажности,

– первичный преобразователь давления

– соединительные кабели

– барьер искрозащиты



от -40 до +50°С

от -20 до +40°С

от +5 до +50°С

от -40 до +60°С

от -20 до +50°С
Относительная влажность (без конденсации влаги) от 2 до 98 %
Атмосферное давление от 84 до 106 кПа



Модификации
ИВГ-1/1-Щ

стационарный одноканальный гигрометр в щитовом исполнении, интерфейс связи с ПК – USB, RS-485, встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м)
ИВГ-1/1-Щ-2А

стационарный одноканальный гигрометр в щитовом исполнении, интерфейс связи с ПК – USB, RS-485, 2 токовых выхода 4-20 мА (0-5, 0-20 мА) с возможностью управления, встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м)
ИВГ-1/1-Щ-2Р

стационарный одноканальный гигрометр в щитовом исполнении, интерфейс связи с ПК – USB, RS-485, 2 “сухих” контакта реле с возможностью управления, встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м)
ИВГ-1/1-Щ-1Р-1А

стационарный одноканальный гигрометр в щитовом исполнении, интерфейс связи с ПК – USB, RS-485, 1 “сухой” контакт реле, 1 токовый выход 4-20 мА (0-5, 0-20 мА) с возможностью управления, встроенная память на 8 тыс. измерений. Прибор может комплектоваться взаимозаменяемыми зондами различного конструктивного исполнения. Зонд соединяется с прибором кабелем 10 м (возможно удаление до 1000 м)
ИВГ-1/1-Щ-Д-2Р-2А

стационарный одноканальный гигрометр в щитовом исполнении с креплением под DIN-рейку, интерфейс связи с ПК – USB, RS485, 2 “сухих” контакта реле, 2 аналоговых выхода 4-20 мА (0-5, 0-20 мА), встроенная память на 780 измерений.

Преобразователь соединяется с прибором кабелем длиной 10 м (возможно удаление до 1000 м)

  • принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
  • связь с компьютером по интерфейсам USB, RS-485;
  • возможность исполнения гигрометра с питанием 220 В, 50 Гц или 24 В;
  • протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
  • возможность взрывозащищенного исполнения;
  • возможность подключения датчика давления;
  • измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);
  • наличие до двух встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • наличие до двух аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;
  • возможность объединения приборов в измерительную сеть;
  • щитовое исполнение корпуса DIN 1/2 (ИВГ-1/1-Щ-Д-2Р-2А).

Наименование

 Количество
Блок измерения и индикации:

– ИВГ-1/1-Щ,

– ИВГ-1/1-Щ-2А,

– ИВГ-1/1-Щ-2Р,

– ИВГ-1/1-Щ-1Р-1А

– ИВГ-1/1-Щ-Д-2Р-2А

 1 шт.
Первичный преобразователь влажности – возможны следующие варианты исполнения:

– ИПВТ-08-Д1(-ПС)-М20×1.5

– ИПВТ-08-Д2(-ПС)-М20×1.5

– ИПВТ-08-Д3(-ПС)-М20×1.5

– ИПВТ-08-Д1(-ПС)-3/4″ UNF

– ИПВТ-08-Д2(-ПС)-3/4″ UNF

– ИПВТ-08-Д3(-ПС)-3/4″ UNF

– ИПВТ-08-Д1(-ПС)-5/8″ UNF

– ИПВТ-08-Д2(-ПС)-5/8″ UNF

– ИПВТ-08-Д3(-ПС)-5/8″ UNF

– ИПВТ-08-Д1(-ПС)-1/2″ G

– ИПВТ-08-Д2(-ПС)-1/2″ G

– ИПВТ-08-Д3(-ПС)-1/2″ G

где, ПС – наличие подогрева сенсора влажности.

 1 шт.
Кабель подключения преобразователя к измерительному блоку, 10м (длина кабеля может быть изменена по заказу до 1000м) 1 шт.
Блок питания сетевой 12 В – только для ИВГ-1/1-Щ-Д-2Р-2А 1 шт.
Свидетельство о поверке 1 экз.
Руководство по эксплуатации и паспорт 1 экз.
Дополнительно поставляется:
Дополнительная проточная камера:

Для резьбы М20х1,5:

– камера М20х1,5 со штуцерами М8х1

– камера М20х1,5 со штуцерами М16х1,5

– камера М20х1,5 со штуцерами Д6 с гайками Gyrolok

– камера М20х1,5 со штуцерами с внутренней резьбой G 1/8

Для резьбы 3/4 UNF:

– камера 3/4 UNF со штуцерами М8х1

– камера 3/4 UNF со штуцерами М16х1,5

– камера 3/4 UNF со штуцерами Д6 с гайками Gyrolok

– камера 3/4 UNF со штуцерами с внутренней резьбой G 1/8

Для резьбы 5/8 UNF:

– камера 5/8 UNF со штуцерами М8х1

Для резьбы 1/2 G:

– камера 1/2 G со штуцерами М8х1

 1 шт.
Измерительный преобразователь давления для контроля давления воздуха и других неагрессивных технологических газов в потоке (в газовых магистралях, на выходе различных установок). Преобразователь выполнен в корпусе из нержавеющей стали, возможны следующие варианты исполнения*:

– ИПД-02-М20 – газовый штуцер с резьбой М20х1,5

– ИПД-02-М8 – проточная камера с двумя штуцерами М8х1,5

– ИПД-02-М16 – проточная камера с двумя штуцерами М16х1,5

 1 шт.
Кабель подключения датчика давления к измерительному блоку 1 шт.
Барьер искрозащитный БИ-1П 1 шт.
Кабель подключения барьера искрозащиты к блоку измерения, 1 м 1 шт.
Кабель подключения преобразователя к барьеру искрозащиты, 10 м (по заказу до 1000 м) 1 шт.
Кабель подключения к персональному компьютеру, 10 м 1 шт.
Кабель USB, 1 м 1 шт.
Диск с программным обеспечением 1 шт.
Блок питания на DIN-рейку – только для ИВГ-1/1-Щ-Д-2Р-2А 1 шт.
