ЭССА исполнение МБ стационарный газоанализатор

Артикул: 22091

от 14400,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Соответствует требованиям Правил Российского речного регистра (РРР).

Документация:

Руководство по эксплуатации на ЭССА исп. МБ

Стационарные газоанализаторы ЭССА-СО, ЭССА-СО-СН4 исполнения МБ (моноблочное) предназначены для измерения массовой концентрации оксида углерода и объемной концентрации метана в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентраций оксида углерода и метана – ПОРОГ 1 и ПОРОГ 2, а также для управления вторичными устройствами – исполнительными элементами систем вентиляции, звуковой и световой сигнализации и др.

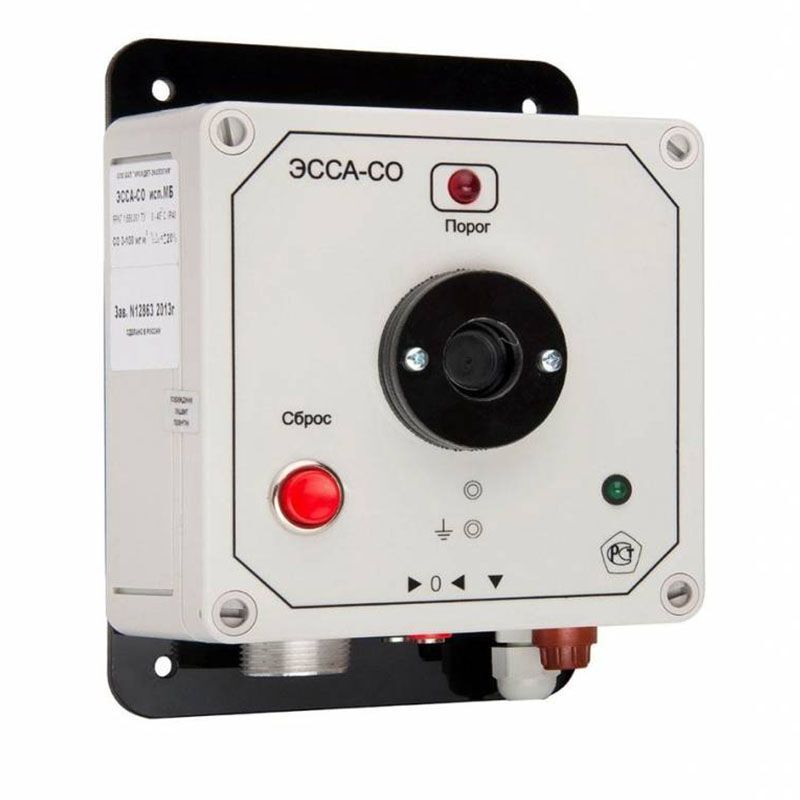

Газоанализатор ЭССА–СО состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим детектором оксида углерода (измерительный канал СО).

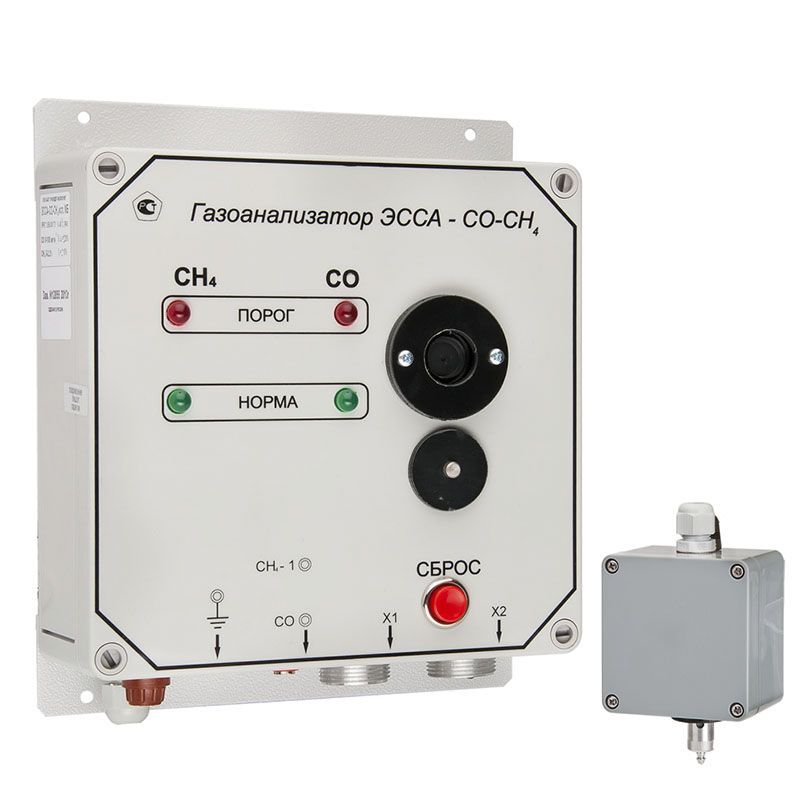

Газоанализатор ЭССА–СО–СН4 состоит из БИС со встроенным в него электрохимическим детектором оксида углерода (измерительный канал СО) и одного измерительного преобразователя (ИП) метана (CH4).
Газоанализатор ЭССА–СО–СН4/2 состоит из БИС со встроенным в него электрохимическим детектором оксида углерода (измерительный канал СО) и двух ИП метана (CH4).

Сигнализация: световая, звуковая.
Выходные сигналы: “сухие” контакты реле по двум порогам
Степень защиты оболочки: БИС – IP40, ИП – IP54
Наличие взрывозащиты: отсутствует
Рабочий диапазон температур: от 0 до +45°С.
Отбор пробы: диффузионный.
Межповерочный интервал: 12 мес.
Гарантийный срок: 18 мес.

Стационарные газоанализаторы ЭССА-СО и ЭССА-СО-CH4-N исп. МБ

№ п/п Наименование Цена с НДС (20%), руб.
1 ЭССА-СО исполнение МБ стационарный газоанализатор на оксид углерода (СО) 14 400
2 ЭССА-СО-СН4/1 исполнение МБ стационарный газоанализатор со встроенным датчиком на оксид углерода (СО) и 1-м выносным датчиком на метан (СН4) 21 120
3 ЭССА-СО-СН4/2 исполнение МБ стационарный газоанализатор со встроенным датчиком на оксид углерода (СО) и 2-мя выносными датчиками на метан (СН4) 27 780



Дополнительное оснащение для ЭССА-СО и ЭССА-СО-CH4-N исп. МБ

№ п/п Наименование Цена с НДС (20%), руб.
1 Блок реле клапана БРК-1 для управления электромагнитным клапаном с напряжением питания 220 В 9 000
2 Пульт сигнализации ПС-1 для формирования звуковых и световых сигналов 9 720
Характеристики  Значения
Принцип измерения ЭССА-CO-CH4:

– оксид углерода

– метан



электрохимический

термокаталитический
Основная погрешность измерения, %:

– приведенной, СО в диапазоне 0 – 20 мг/м3

– относительной, СО в диапазоне 20 – 100 мг/м3

– приведенной, СН в диапазоне измерения



±20

±20

±10
Число порогов сигнализации ЭССА МБ

– по каналу СО

– по каналу СН4



2

2
Сигнализация ЭССА МБ световая, релейные сигналы (отдельно по каждому компоненту), звуковая (общая)
Реле коммутируемый ток 3 А, 220 В
Гарантийный срок службы сенсора, лет:

– сенсор оксида углерода,

– сенсор метана

 10

1
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*:

– 0,50 мм2

– 0,35 мм2

– 0,20 мм2

– 0,12 мм2



1200 / 310 (для датчика СН4)

870 / 220 (для датчика СН4)

520 / 130 (для датчика СН4)

300 / 75 (для датчика СН4)
Время выхода газоанализатора на режим после включения, не более, мин. 30
Время установления показаний газоанализатора ЭССА МБ, с, не более:

– по каналу СО,

– по каналу СН4



90

15
Время срабатывания сигнализации при превышении установленного порогового значения в 1,5 раза, с, не более:

– по каналу СО

– по каналу СН4





60

15
Степень пылевлагозащиты:

– блок индикации и сигнализации ЭССА-СО, ЭССА-СО-СН4,

– ИП метана



не ниже IP40

не ниже IP54
Потребляемая мощность:

– ЭССА-СО

– ЭССА-СО-СН4/1
– ЭССА-СО-СН4/2

– пульт сигнализации ПС-1

– блок реле клапана БРК-1



3,0 ВА

8,6 ВА

11,1 ВА

5 ВА

5 ВА (без электромагнитного клапана и вентиляции)
Габаритные размеры, мм:

– блок измерения и сигнализации ЭССА-СО,

– блок измерения и сигнализации ЭССА-СО-СН4,

– блок реле клапана БРК-1,

– пульт сигнализации ПС-1

– ИП метана



160х130х90

210х182х90

200х140х75

210х150х91

110х100х55
Масса, кг:

– блок измерения и сигнализации ЭССА-СО,

– блок измерения и сигнализации ЭССА-СО-СН4,

– блок реле клапана БРК-1,

– пульт сигнализации ПС-1

– ИП метана



1,0

1,25

1,0

1,0

0,4
Срок службы:

– газоанализатор,

– электрохимический сенсор,

– термокаталитический сенсор



10 лет

10 лет

1 год
Межповерочный интервал газоанализатора ЭССА МБ, мес. 12
Гарантийный срок эксплуатации газоанализатора ЭССА МБ, мес. 18
Условия эксплуатации газоанализаторов ЭССА исполнения МБ
Температура окружающей среды от 0 до 45°С
Относительная влажность от 30 до 95% (без конденсации влаги)
Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.)



Газоанализатор ЭССА исполнение МБ Тип ИП Измеряемые компоненты Диапазон измерения Порог 1 Порог 2
ЭССА-СО – СО 0 – 100 мг/м3

(0 – 300) мг/м3

 20 мг/м3 100 мг/3
ЭССА-СО-СН4 – СО 0 – 100 мг/м3

(0 – 300) мг/м3

 20 мг/м3 100 мг/м3
МН-2,5 СН4 0 – 2,2 % об. 0,44 % об. 0, 88 % об.



Наименование Количество

1. Блок измерения и сигнализации ЯРКГ 2.840.012 или ЯРКГ 2.840.014*

 1 шт.
2. Измерительный преобразователь МН-2,5 ЯРКГ 2.840.001 – 15* 1 (2) шт.
3. Насадка градуировочная ЯРКГ6.471.004 1 шт.
4. Вставка плавкая 0.25 А ВПТ6-2 определяется при заказе
5. Вставка плавкая 0.16 А ВПТ6-2 определяется при заказе
6. Розетка кабельная 2РМ24КПН19Г1В1 1 шт.
7. Вилка кабельная 2РМ24КПН19Ш1В1*
8. Руководство по эксплуатации ЯРКГ 1.550.001 РЭ 1 экз.
9. Паспорт ЯРКГ 1.550.001 ПС 1 экз.
10. Методика поверки – Приложение А к Руководству по эксплуатации 1 экз.
Поставляется по отдельному заказу:
1. Блок реле клапана БРК-1 1 шт.
2. Пульт сигнализации ПС-1 1 шт.



* для ЭССА-СО-СН4/(2)
