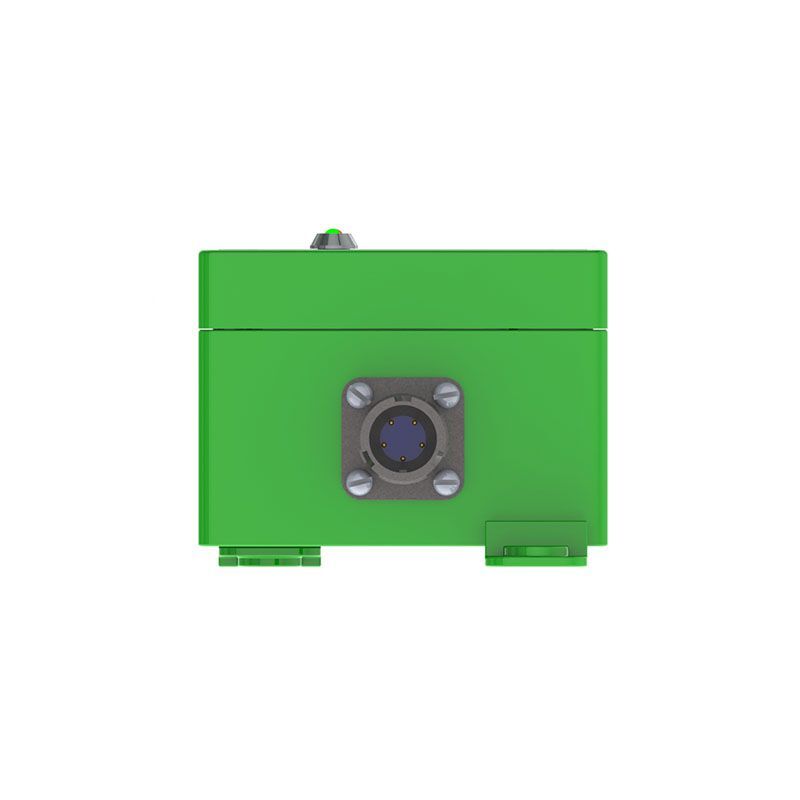

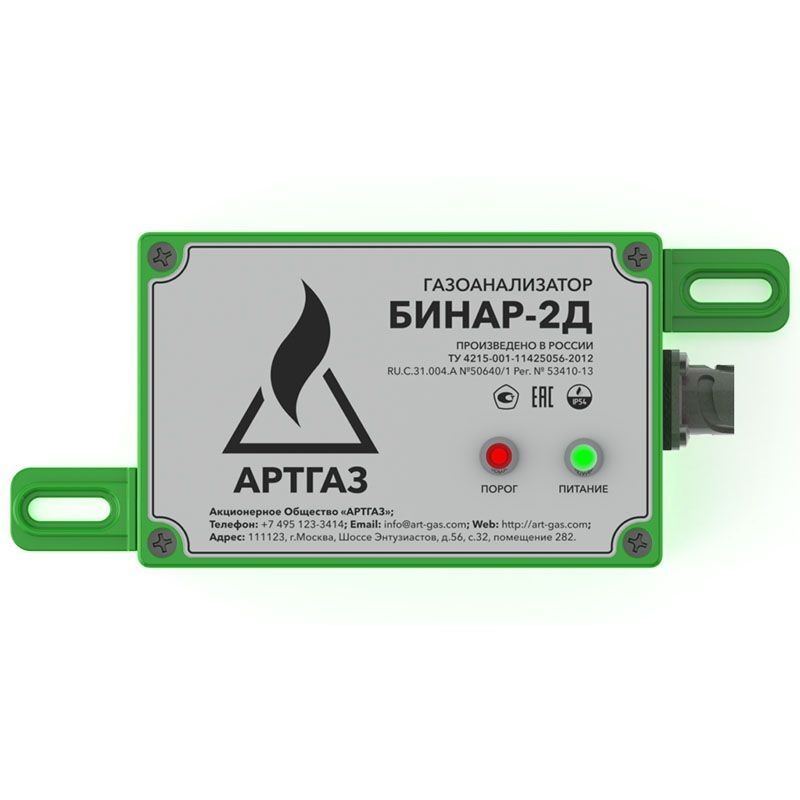

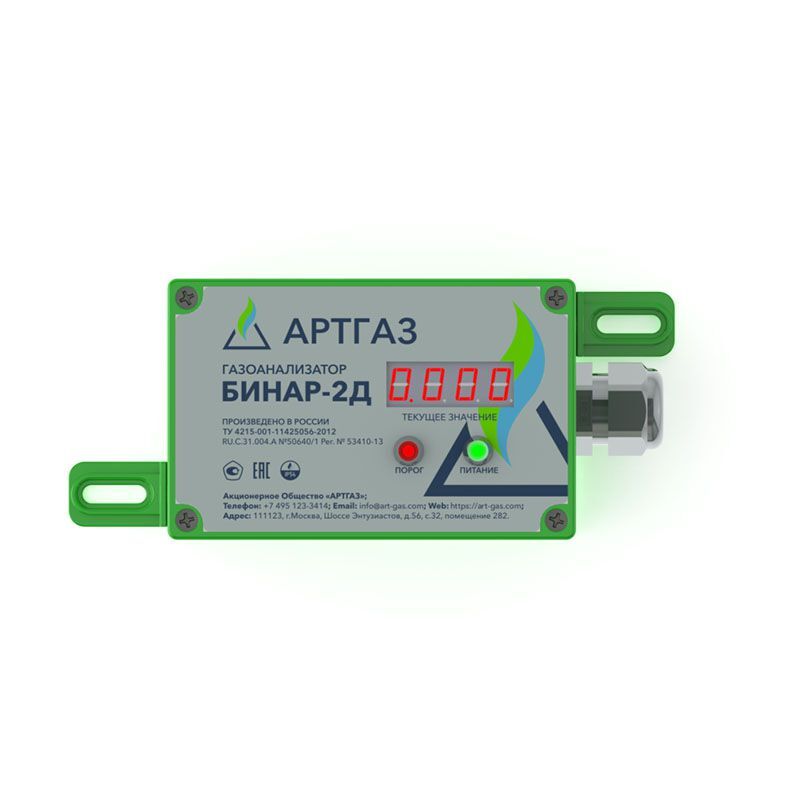

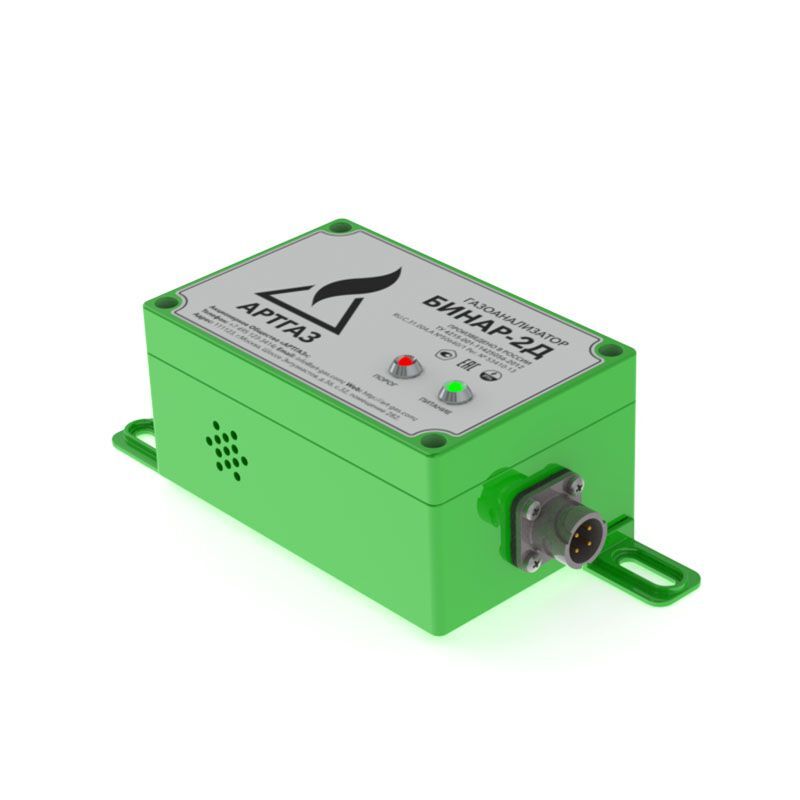

Бинар-2Д стационарный газоанализатор

Цена по запросу

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на Бинар-2Д


Бинар-2Д стационарный газоанализатор предназначен для непрерывного автоматического контроля и измерения содержания химических веществ в атмосфере, суммы горючих газов, измерения до взрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе и паров нефтепродуктов, в смеси с воздухом на газо- и нефтепроводах, арматуре газопроводов промышленного и бытового назначения, выдачи цифрового сигнала RS-485 протокол ModBus RTU.

Система мониторинга на базе газоанализатора «Бинар-2Д» с диффузионным проботбором служит для раннего обнаружения утечки и измерения токсичных и взрывоопасных газов в воздухе рабочей зоны и подачи аварийного сигнала при превышении заданного уровня концентрации.

Система построена на модульном контроллере серии «БСИ Бинар» (блок сбора и обработки информации) и выносных датчиках «Бинар-2Д».

Количество каналов измерения: 1 канал
Сигнализация: световая, звуковая, цифровая (опция)
Выходные сигналы: RS-485
Степень защиты оболочки: IP54 (IP66 по запросу)
Рабочий диапазон температур: -20 до +40 (-40 до +40  в термошкафу)
Материал корпуса: метал
Напряжение электропитания: 24В
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

Характеристики Значения
Число регулируемых порогов уровней сигнализации:
–   предупредительный
–   аварийный
–   неисправность
1
1
1
Время прогрева газоанализатора, мин. не более  3
Минимальное время формирования выходного сигнала (τ90), с не более  40
Задержка срабатывания звуковой и световой сигнализации, с не более 3
Допустимая относительная основная погрешность, % не более  ± 20
Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более
–   изменение температуры окружающей среды от -20°С до +40°С;
–   давление – от 650 до 800 мм рт. ст.
–   изменение влажности окружающего воздуха – от 30 до 98% при температуре 35°С.
5%
Напряжение питания, Вт. 24
Габаритные размеры 125*75*60 мм
Масса 1 кг
Срок гарантии 12 мес.
Гарантийный срок хранения 6 мес.
Средняя наработка на отказ, не менее  15000 ч.
Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, не менее  10 лет
Периодичность обслуживания газоанализатора составляет не более  12 мес.
Периодическая поверка производится в соответствии с Правилами по метрологии ПР 50.2.006-94 «ГСИ. Порядок проведения поверки средств
Температура анализируемой пробы, °С 0 до +40
Наименование вещества Химическая формула Диапазон измерений
массовая концентрация, мг/м3 объемная доля, %
 Аммиак  NH3 от 0,1 до 10 (минимальный)

от 0,1 до 1000(максимальный)

Водород Н2 от 0,1 до 4,0
Гексафторид серы SF6 от 100 до 10000
 Диоксид азота  NO2 от 0,1 до 10 (минимальный)

от 0,1 до 200 (максимальный)

 Диоксид серы  SO2 от 0,25 до 20 (минимальный)

от 0,25 до 500(максимальный)

Кислород О2 от 1 до 100
Меркаптан RSH от 0,01 до 50
Озон О3 от 0,02 до 0,5
 Оксид азота  NO от 0,2 до 20 (минимальный)

от 0,2 до 1000(максимальный)

Оксид этилена С2Н4О от 0,1 до 200
 Сероводород  H2S от 0,02 до 20 (минимальный)

от 0,02 до 500(максимальный)

Синильная кислота HCN от 0,1 до 3,0
Оксид углерода  CO от 0,1 до 200 (минимальный)

от 0,1 до 2000(максимальный)

 Диоксид углерода  CO2 от 0,1 до 5,0 (минимальный)

от 0,1 до 100 (максимальный)

Формальдегид Н2СО от 0,1 до 2,0
Фтороводород HF от 0,4 до 5,0
Хладон CHClF2 от 100 до 350
Хлор Cl2 от 0,1 до 10
Хлористый водород HCl от 0,2 до 20
Этанол С2Н5ОН от 40 до 2000
Горючие газы
Общее содержание горючих газов (по CH4 или C6H14) от 0,01 до 50 % НКПР1)
Бензол С6Н6 от 0,01 до 100
Бутан С4Н10 от 0,1 до 0,7
Гексан С6Н14 от 0,1 до 0,5
Метан СН4 от 0,1 до 2,2
Пропан С3Н8 от 0,1 до 0,85
Этилен С2Н4 от 0,1 до 1,15
Примечание:

1) значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.



Пределы допускаемой основной и дополнительной погрешности

Наименование характеристики Значение
Пределы допускаемой основной и дополнительной погрешности кислорода:
в диапазоне от 1 до 30 об.доля, % ±0,2
в диапазоне от 1 до 100 об.доля, % ±0,5
Пределы допускаемых значений основной относительной погрешности измерений, остальные газы, % ±20
Пределы допускаемой дополнительной погрешности от измерения температуры окружающей среды в долях основной погрешности на каждые 10°C, не более 0,2
Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды в долях основной погрешности на каждые 10%, не более 0,2
  • Одновременное отображение значений концентраций на дисплее БСИ всех точек контроля.
  • Самодиагностика. Отображение неисправности  одного или   нескольких приборов на дисплее и оповещение оператора без прерывания работы системы в целом (срабатывает реле неисправности).
  • Бесперебойная работа. Разводка газоанализаторов исключает прерывание работы системы в результате замены  или сдачи на поверку одного из датчиков.
  • Газоанализатор «Бинар-2Д» -1 шт.
  • Ответный разъем -1шт.
  • Руководство по эксплуатации – 1 экз.
  • Паспорт – 1 экз.
  • Инструкция «Методика поверки» – 1экз.



Поставляется по отдельному заказу:
