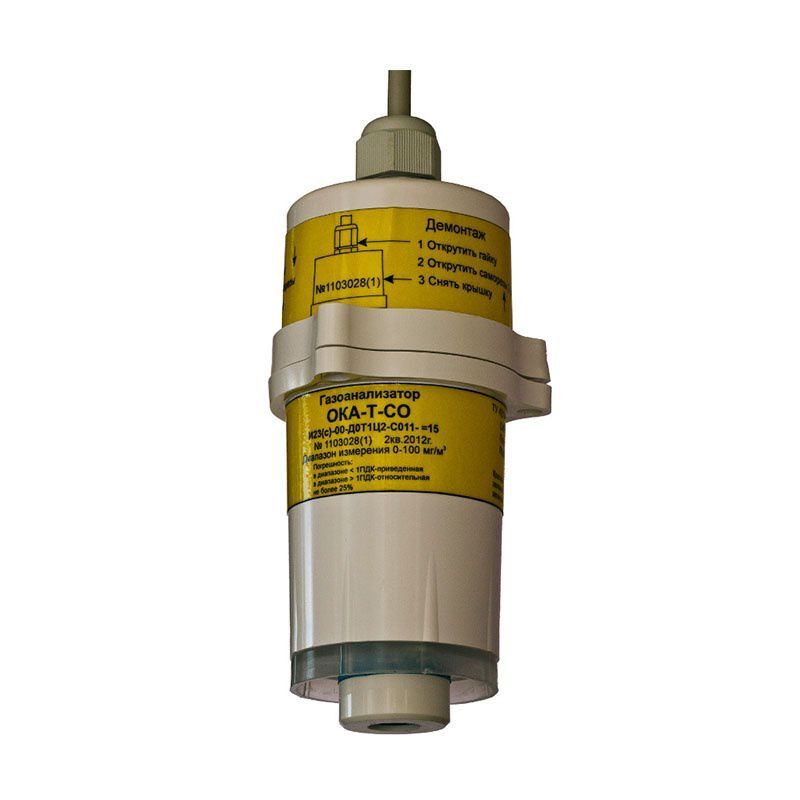

ОКА стационарный 1-канальный газоанализатор (исп. И23)

Артикул: 23049

от 9636,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Опросный лист

Руководство по эксплуатации на стационарный ОКА исп. И23


Газоанализатор одноканальный ОКА исполнение И23 предназначен для контроля воздуха рабочей зоны. Используются для обеспечения безопасности труда на промышленных предприятиях, в теплоэнергетике, водоснабжении и т.п.

Область применения газоанализаторов ОКА исп. И23 – производственные помещения, колодцы, подвалы, подземные коммуникации: туннели канализации, туннели связи – и другие объекты, где возможно опасное изменение состава воздуха рабочей зоны.

Модификации газоанализаторов ОКА исп. И23:
ОКА-92 исп. И23 – газоанализатор кислорода
ОКА-М исп. И23 – газоанализатор метана (или другого горючего газа)
ОКА-Т исп. И23 – газоанализатор токсичных газов

Сигнализация: световая
Выходные сигналы: RS-485 , 0-5 мА или 4-20 мА (по заказу)
Степень защиты оболочки: IP54, IP65 (по заказу)
Наличие взрывозащиты: отсутствует
Рабочий диапазон температур: от -40 до +50°С
Отбор пробы: диффузионный
Напряжение электропитания: 24В
Межповерочный интервал: 12 мес.
Гарантия: 12 мес.

ОКА стационарный 1-канальный газоанализатор (исп. И23)



Дополнительное оснащение ОКА (исп. И23) стационарный газоанализатор



Характеристики ОКА исполнение И23 Значение
Тип сенсора геазоанализатора:

– для измерения концентраций О2, CO, Cl2, NH3, H2S, SO2, HF, HCl, NO2,

– для измерения довзрывоопасных концентраций суммы горючих газов

– для измерения концентраций CH4, C3H8, CO2



электрохимический

термокаталитический или полупроводниковый

оптический

Относительная погрешность:

– токсичные газы в диапазоне от 1 ПДК до верхнего предела измерений

– горючие газы и диоксид углерода в диапазоне от 40 до 100 % верхнего предела измерения

± 25 %
Абсолютная основная погрешность определения кислорода (О2) ± 1,0 %об.
Время установления показаний, с:

– горючие газы

– кислород, при температуре воздуха у блока датчиков:

– t = 50°С

– t = 25°С

– t = 0°С

– t = -40°С

– хлор, диоксид азота

– фтороводород, хлороводород

– прочие каналы измерения



15



15

20

35

80

30

300

120

Степень пылевлагозащиты: IP54 (по запросу IP65)
Выходные сигналы газоанализатора ОКА (исп. “И23”) RS-485 (по умолчанию)

токовый выход 0-5 мА или 4-20 мА (под заказ)

Индикация световая
Время прогрева газоанализаторов ОКА исп. И23, не более:

– каналы определения О2 и горючих газов

– каналы токсичных газов и СО2



15 с

15 мин

Напряжение питания газоанализатора от 9 В до 30 В (номанильное 24 В)
Габаритные размеры газоанализатора ОКА исп. “И23”, мм 74х74х150
Масса газоанализатора, кг 0,2
Крепление газоанализатора ОКА исп. “И23” L-образный кронштейн
Средняя наработка на отказ, ч 15000
Средний срок службы газоанализатора ОКА (исп. “И23”), лет 10
Межповерочный интервал, мес. 12
Гарантийный срок эксплуатации газоанализатора ОКА исп. “И23”, мес. 12
Условия эксплуатации газоанализатора ОКА исполнение И23
Температура окружающей среды от -40°С до +50°С
Относительная влажность до 95% (при 30°С)
Атмосферное давление 84 – 106,7 кПа
Определяемый компонент Диапазон измерений Диапазон показаний Порог срабатывания сигнализации по умолчанию*
Оксид углерода (СО) 0 – 100 мг/м3 0 – 120 мг/м3 20 мг/м3 и 100 мг/м3
Сероводород (H2S) 0 – 30 мг/м3 0 – 36 мг/м3 10 мг/м3
Диоксид серы (SO2) 0 – 100 мг/м3 0 – 120 мг/м3 10 мг/м3
Диоксид азота (NO2) 0 – 20 мг/м3 0 – 24 мг/м3 2 мг/м3
Хлороводород (HCl) 0 – 20 мг/м3 0 – 24 мг/м3 5 мг/м3
Хлор (Cl2) 0 – 25 мг/м3 0 – 30 мг/м3 1 мг/м3 и 20 мг/м3
Фтористый водород (HF) 0 – 2,5 мг/м3 0 – 3,0 мг/м3 0,5 мг/м3 и 2,5 мг/м3
Аммиак (NH3) 0 – 600 мг/м3 0 – 720 мг/м3 20 мг/м3, 60 мг/м3 и 500 мг/м3
Диоксид углерода (СО2) 0 – 5 об.% 0 – 6 об.% 0,5 об.%
Кислород (О2) 0 – 30 об.% 0 – 36 об.% 18 об.% на понижение
Сумма горючих газов с градуировкой по: 10 %НКПР
водороду (Н2) 0 – 2,0 % 0 – 2,5 % 0,4 об.%
метану (СН4) 0 – 2,20 об.% 0 – 2,55 об.% 0,44 об.%
пропану (С3Н8) 0 – 0,85 об.% 0 – 1,0 об.% 0,17 об.%
гексану (С6Н14) 0 – 17,5 мг/л 0 – 20 мг/л 3,5 мг/л
