Промышленная система автоматического контроля загазованности САКЗ-МК-3 предназначена для: – непрерывного автоматического контроля содержания опасных концентраций оксида углерода (угарный газ, СО) и углеводородного газа (природный газ, метан, СН4) и/или паров сжиженных углеводородов (пропан-бутановая смесь, СУГ) в воздухе; – контроля состояния датчиков параметров котельной и технологического оборудования; – контроля пожарной и охранной сигнализации; – оповещения световым и звуковым сигналами об опасных концентрациях газа; – управления импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У (по заказу КПЭГ) при аварийной ситуации; – управления другими исполнительными механизмами.
Область применения системы загазованности САКЗ-МК-3: жилые одно- и многоквартирные дома, дачи и коттеджи, котельные, предприятия коммунально-бытового хозяйства и другие производственные помещения.

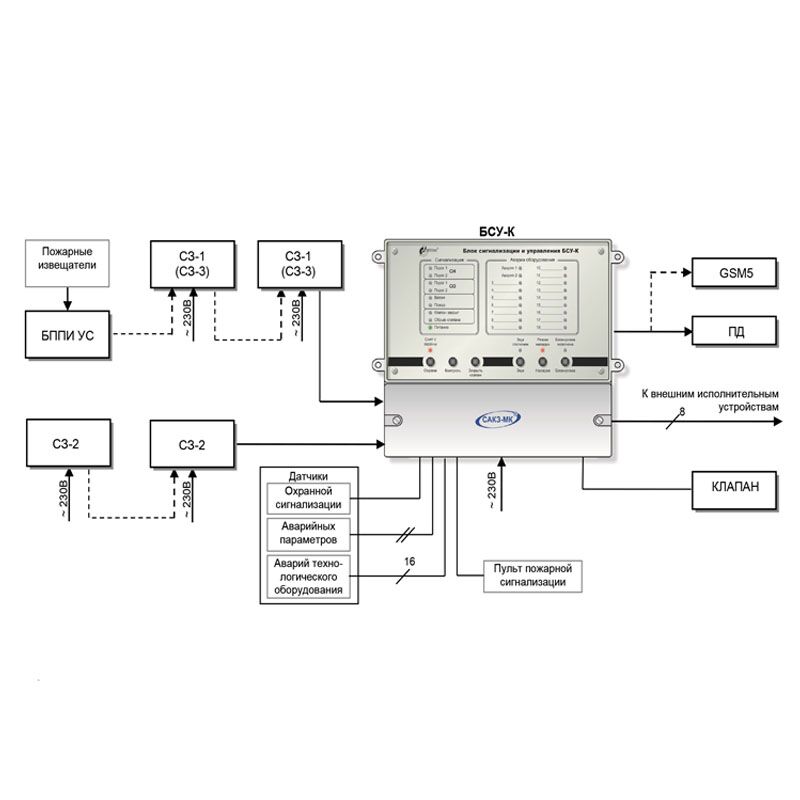

В состав системыСАКЗ-МК-3 входят: – сигнализатор СЗ-1-1(2)Г (СН) или СЗ-3-1(2)Г (СУГ) – 1 шт (по заказу неограниченное количество); – сигнализатор СЗ-2-2В (СО) – 1 шт (по заказу неограниченное количество); – блок сигнализации и управления БСУ-К – 1 шт; – диспетчерский пульт ПД (с возможностью подключения по радиоканалу) – клапан КЗЭУГ или КЗГЭМ-У (DN = 15÷150, давление до 0,4 МПа) – 1 шт или отсутствие; – соединительный кабель с разъемами длиной 10 м (по заказу возможна иная длина). Система способна управлять другим нормально закрытым клапаном с ручным взводом с номинальным напряжением, не превышающем ~230 В и максимальным потребляемым током не более 2 А. К системе допускается подключать GSM-извещатель типа GSM5 или аналогичный, пожарные извещатели ИП212-45, ИП212-141М, ИП212-189 через блок БППИ УС (по отдельному заказу), а также сейсмический сенсор SEISMIC M16 M90W 008 или аналогичный с выходным сигналом типа «нормально-закрытый сухой контакт».
Максимальное количество сигнализаторов загазованности в промышленной системе САКЗ-МК-3 не ограничено.
Измеряемое вещество: угарный газ (СО), природный газ (CH) или пары сжиженных углеводородов (СУГ) Тип системы: стандартно – энергозависимая система (при отключении электроснабжения клапан будет закрыт); под заказ – энергонезависимая (при отключении электроснабжения клапан закрыт не будет) Сигнализация: световая, звуковая Выходные сигналы: импульсный выход на клапан Пороги срабатывания по СН (СУГ): САКЗ-МК-3-1: 1 порог 10% НКПР – только звуковая и световая сигнализация САКЗ-МК-3-2: 1 порог 10% НКПР – только звуковая и световая сигнализация, 2-ой порог 20% НКПР – дополнительно закрытие клапана Наличие взрывозащиты: отсутствует Степень защиты оболочки сигнализаторов: IР31 Рабочий диапазон температур: от -10 до +40°С Напряжение питания: 220 В Межповерочный интервал: 12 мес.
Время установления рабочего режима по природному газу/оксиду углерода, мин
5/60
Время срабатывания cистемы по природному газу/оксиду углерода, с, не более
15/60
Время срабатывания cистемы от внешних датчиков, с, не более
1
Количество входов от сигнализаторов загазованности2
2
Количество входов датчиков аварий оборудования
16
Количество входов:
датчиков аварийных параметров2
датчиков охранной сигнализации
датчиков пожарной сигнализации2
2
1
1
Напряжение питания переменного тока частотой (50±1) Гц, В
230±23
Потребляемая мощность базового комплекта, ВА, не более
30
Назначенный срок службы:
– сигнализаторов
– сенсоров
12 лет
5 лет
Рабочий диапазон температур
от -10 до +40°С
Относительная влажность воздуха
до 80% при температуре +25°С
Атмосферное давление
от 86 до 106,7 кПа
Примечания:
СО – оксид углерода (угарный газ, СО)
CH – углеводородный газ (природный газ, метан, CH)
СУГ – пары сжиженных углеводородов (пропан-бутановая смесь, СУГ)
НКПР – нижний концентрационный предел распространения пламени, для метана (бутана) – по ГОСТ 30852.19-2002 (МЭК 60079-20:1996)
2 Появление сигнала на входе приводит к закрытию клапана
Обозначение системы при заказе
САКЗ-МК-3
2
ОС
КЗЭУГ-х
ТУ 4215-004-96941919-2007
1
2
3
4
5
Наименование системы
Количество порогов срабатывания сигнализаторов на СН (СУГ): 1 или 2 порога
Исполнение по комплектации:
«ОМ» (символ может отсутствовать): контроль угарного газа (СО) и природного газа (метан, CH) «М»: контроль природного газа (метан, CH) «О»: контроль только угарного газа (СО) «ОС»: контроль угарного газа (СО) и сжиженных углеводородов (СУГ) «ОМС»: контроль угарного газа (СО), природного газа (CH) и сжиженных углеводородов (СУГ)
Тип клапана: отсутствует, КЗЭУГ или КЗГЭМ-У и его номинальный диаметр DN15÷150
Обозначение технических условий.

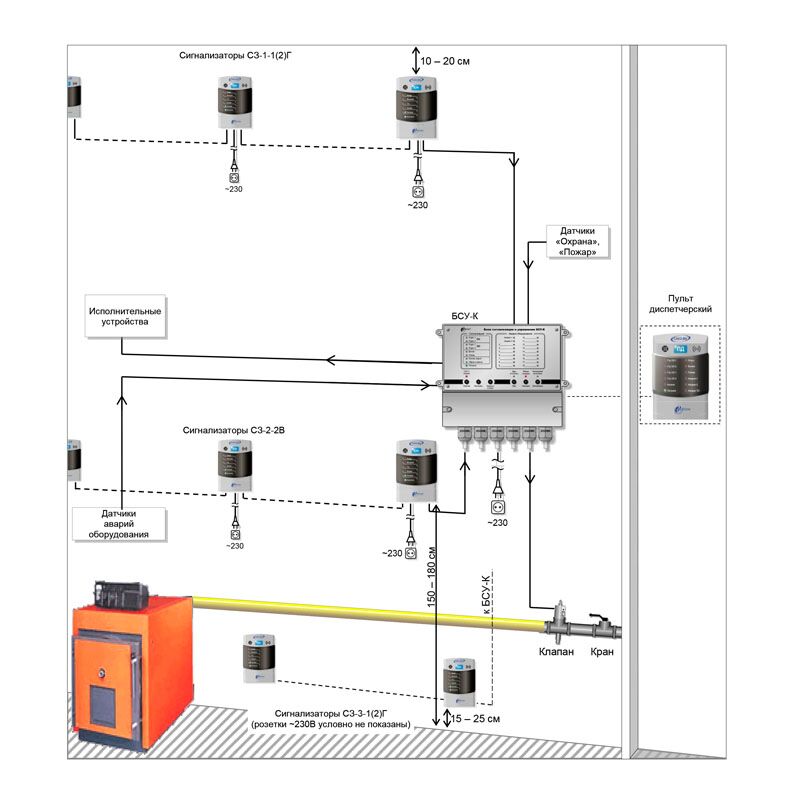

Сигнализаторы, БСУ-К, диспетчерский пульт монтируют с помощь монтажного комплекта (входят в комплект поставки). Сигнализаторы монтируют в местах наиболее вероятного скопления или утечки соответствующего газа.
Сигнализаторы должны устанавливаться на вертикальной поверхности не ближе 50 см от форточек и мест притока воздуха, в местах наиболее вероятного скопления или утечки газа. Сигнализатор СЗ-1-1(2)Г на СН устанавливается на расстоянии от 10 до 20 см от потолка; Сигнализатор СЗ-3-1(2)Г на СУГ устанавливается на расстоянии от 15 до 25 см от пола; Сигнализатор СЗ-2-2В на СО устанавливается на высоте 150-180 см от пола.
Сигнализаторы СЗ-1 и СЗ-3 способны контролировать площадь в радиусе до 5 м (около 80 м2), СЗ-2-2В – в радиусе до 8 м (около 200 м2).
Электрическая розетка для питания сигнализатора должна располагаться на расстоянии, соответствующем длине кабеля адаптера. Натянутое состояние кабеля не допускается.
В системе с контролем двух газов расстояние между сигнализаторами не должно превышать длины соединительного кабеля.
Пульт и БСУ-К устанавливают в местах, удобных для наблюдения за состоянием индикаторов.
Клапан должен устанавливаться в соответствии с требованиями проектной документации в месте, обеспечивающем свободный доступ к кнопке открытия клапана. Клапан КЗЭУГ может устанавливаться как на вертикальном, так и на горизонтальном участке трубопровода. При установке клапана на горизонтальном участке кнопка открытия должна располагаться снизу. Клапан КЗГЭМ-У устанавливается в положение, при котором кнопка открытия располагается снизу. Направление подачи среды – в соответствии с маркировкой на клапане
С целью предотвращения выхода из строя клапана, перед ним рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.
Соединения между сигнализаторами (и между сигнализатором и БСУ-К) выполняются гибким медным кабелем длиной не более 50 м и сечением жил от 0,2 до 1,0 мм2.
Соединение между БСУ-К и клапаном (КЗГЭМ-У, КЗЭУГ) выполняется кабелем из комплекта поставки.
Соединения между БСУ-К, пультом и датчиками котельной выполняются гибким медным кабелем длиной не более 500 м и сечением жил от 0,5 до 1,0 мм2.
Подключение клапана типа КПЭГ выполняется гибким медным кабелем длиной не более 50 м и сечением жил от 0,5 до 1,5 мм2.
Место установки
Клапан запорный с электромагнитным управлением газовый КЗЭУГ предназначен для использования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей с рабочей средой в виде природного газа.
Взвод клапана запорного с электромагнитным управлением газового КЗЭУГ осуществляется вручную. В составе электромагнитного клапана имеется датчик состояния (типа «открыт/закрыт»). Клапан устанавливается на горизонтальном или вертикальном участке трубы. КЗЭУГ потребляет энергию только в момент закрытия. В открытом состоянии не создает посторонних шумов и вибрации.
Номинальное давление клапана, PN: 1: для клапанов НД до 0,1 (1) МПа (кгс/см²); 4: для клапанов СД: до 0,4 (4) МПа (кгс/см²);
Материал корпуса – латунь
Обозначение технических условий
Основные технические характеристики:
Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В;
Диапазон условного давления: для клапанов НД: до 0,1 МПа (1 кгс/см²); для клапанов СД: до 0,4 МПа (4 кгс/см²);
Время срабатывания клапана: не более 1 с.;
Класс герметичности затвора: А;
Степень защиты оболочки клапана: IP 54;
Вид корпуса клапана: литой;
Материал корпуса клапана: латунь;
Способ присоединения к трубопроводу: муфтовый;
Размеры и масса клапанов КЗЭУГ:
Тип клапана
DN
Основные размеры, мм, не более
G
Масса, кг, не более
L x B x H
Н1
КЗЭУГ-15-х/Л
15
(60±1)×50×150
100
1/2”
0,50
КЗЭУГ-20-х/Л
20
(70±1)×50×155
101
3/4”
0,60
КЗЭУГ-25-х/Л
25
(70±1)×45×160
101
1”
0,70
КЗЭУГ-32-х/Л
32
(72±1)×55×190
114
1¼”
1,10
КЗЭУГ-40-х/Л
40
(83±1)×63×200
121
1½”
1,25
КЗЭУГ-50-х/Л
50
(94±1)×70×220
126
2”
1,70
Внешний вид клапанов КЗЭУГ:
корпус клапана;
узел электромагнитного управления;
кнопка открытия клапана;
переходник;
запорный элемент;
уплотнительная шайба;
указатель направления подачи рабочей среды;
разъем.
Клапан газовый КЗГЭМ предназначен для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой в виде природного газа или воздуха с давлением до 0,3 МПа (до 3,0 кгс/см2).
Клапан устанавливается на горизонтальном участке трубы.
Взвод клапана запорного газового электромагнитного КЗГЭМ-У осуществляется вручную. В составе устройства имеется датчик состояния (типа «открыт/закрыт»).
Основные технические данные газовых клапанов КЗГЭМ: – Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В.; – Диапазон условного давления: – для запорных элементов НД: до 0,1 (1) МПа (кгс/см2); – для запорных элементов СД: до 0,4 (4) МПа (кгс/см2); – Время срабатывания: не более 1 с.; – Класс герметичности затвора: А.
Внешний вид клапана КЗГЭМ-У:

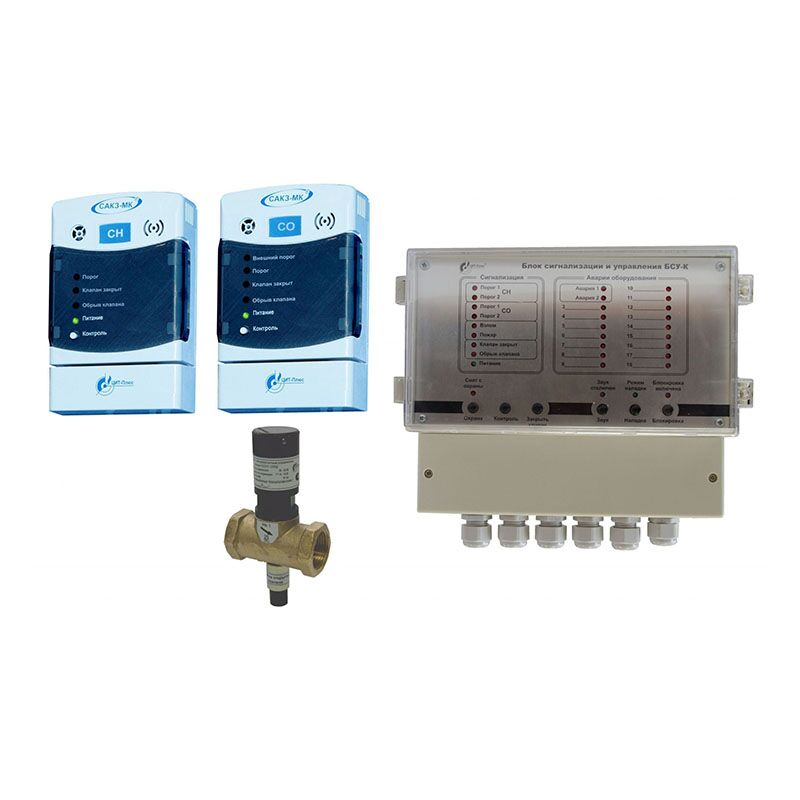

сигнализатор загазованности СЗ-1-1(2)Г (СН) или СЗ-3-1(2)Г (СУГ)
сигнализатор загазованности СЗ-2-2В (СО)
клапан типа КЗЭУГ или КЗГЭМ-У
блок сигнализации и управления БСУ-К

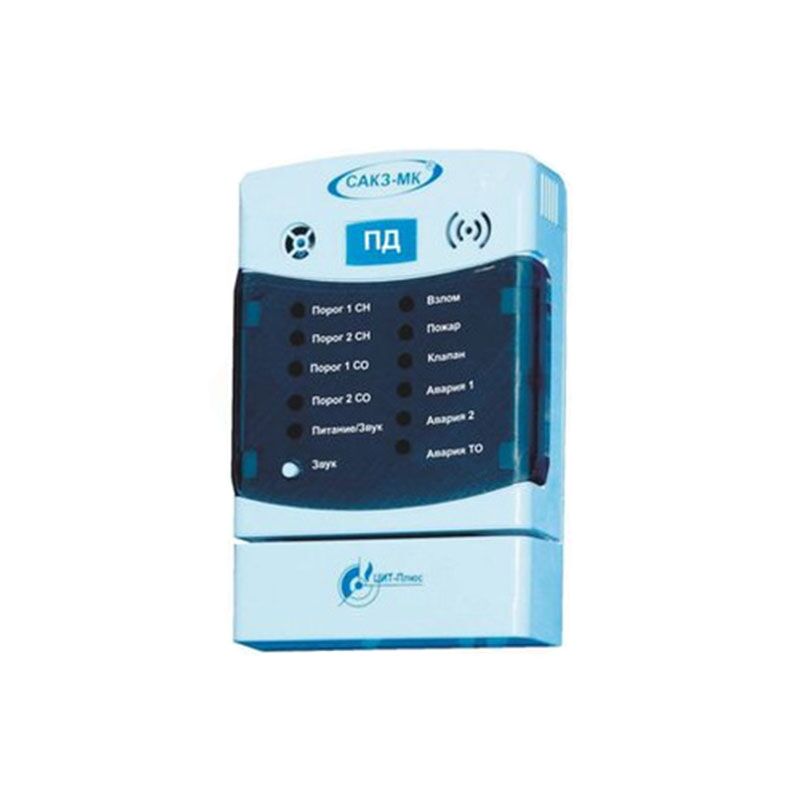

диспетчерский пульт ПД
соединительные кабели (кабель связи, пульта и клапана)
руководство по эксплуатации
упаковка
Поставляется по отдельному заказу:
универсальный извещатель ИУ GSM-5
Клапан КПЭГ высокого давления
Максимальное количество сигнализаторов в системе САКЗ-МК-3 не ограничено.
