Бытовая система автоматического контроля загазованности САКЗ-МК-2 предназначена для непрерывного автоматического контроля содержания опасных концентраций оксида углерода (угарный газ, СО) и углеводородного газа (природный газ, метан, СН4), или паров сжиженных углеводородов (пропан-бутановая смесь, СУГ) в атмосфере помещений потребителей газа и оповещения об опасных концентрациях газа, а также управления импульсным электромагнитным клапаном газоснабжения с ручным взводом типа КЗЭУГ.
Область применения системы загазованности САКЗ-МК-2 – жилые одно- и многоквартирные дома, дачи и коттеджи, другие производственные и коммунально-бытовые помещения, где газ используется для отопления и приготовления пищи.
В состав системыСАКЗ-МК-2-1 входят:

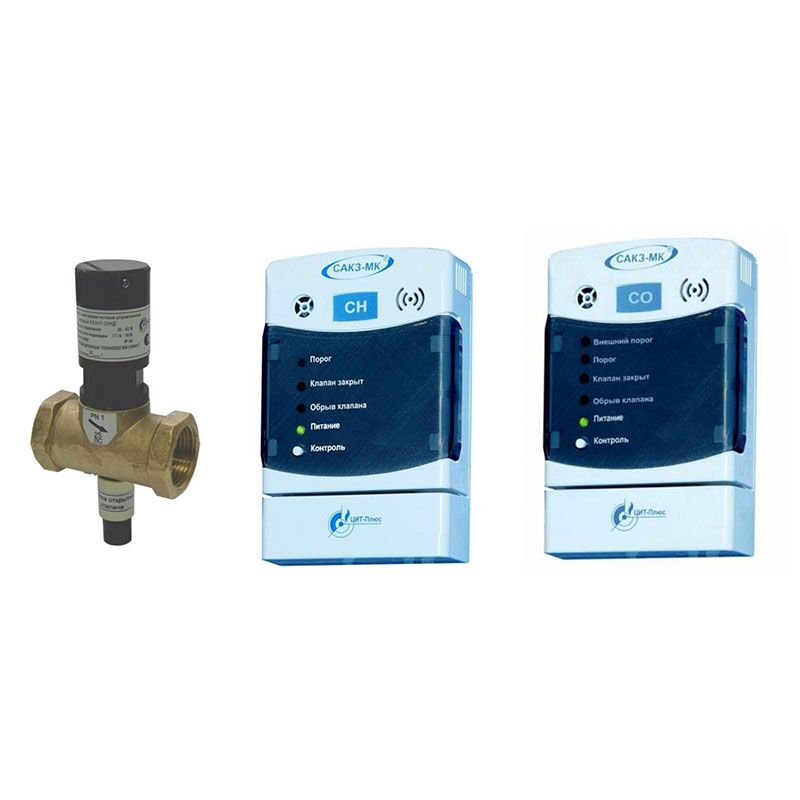

– сигнализатор загазованности СЗ-1-1ГТ (метан, СН4) или СЗ-3-1ГТ (СУГ) – 1 шт;
– сигнализатор СЗ-2-2В (CO) – 1 шт;
– клапан КЗЭУГ (от Ø15 мм до Ø32 мм);
– соединительные кабели;
– по заказу контрольный пульт ПК-2 с кабелем длиной 10 м.
САКЗ-МК-2 БЫТОВАЯ не предусматривает подключение дополнительных сигнализаторов.
Пульт ПК-2 предназначен для удаленного контроля за состоянием системы с помощью световой и звуковой сигнализации. Питание пульта осуществляется от сигнализатора по кабелю связи.
Измеряемое вещество: оксид углерода (угарный газ, СО), природный газ (метан, CH4) или пары сжиженных углеводородов (пропан-бутановая смесь, СУГ) Сигнализация: световая, звуковая Выходные сигналы: импульсный выход на клапан Наличие взрывозащиты: отсутствует Степень защиты оболочки сигнализаторов: IР31 Рабочий диапазон температур: от -10 до +40°С Напряжение питания: 220 В Межповерочный интервал: 12 мес.
БУР-1 Блок управления реле (для СЗ-1-1ГТ, СЗ-2-2В быт.)
1220
8
Кабель для клапана КЗЭУГ (ЯБКЮ.685611.108, тел/тел, 6ж) 3м
106
9
Кабель между СЗ-1 и СЗ-2, (ЯБКЮ.685611.108-01, тел/тел, 3ж) 3м
106
10
Кабель для ПК-2 (ЯБКЮ.685611.108, тел/тел, 6ж) 10 м
198
11
Кабель для GSM5-105 (ЯБКЮ.685611.108-02) 10 м
198
12
Кабель для БУР-1 (ЯБКЮ.685611.108-01, тел/тел, 3ж) 3м
106
Характеристики
Значения
Измеряемый компонент
– САКЗ-МК-2-1 (бытовая) – О
– САКЗ-МК-2-1 (бытовая) – ОМ (символ может отсутствовать)
– САКЗ-МК-2-1 (бытовая) – ОС
– СО
– СО и CH
– СО и СУГ
Концентрации, вызывающие срабатывание системы
природный газ СН
сжиженный газ СУГ
угарный газ СО
10±5% НКПР
Порог 1: 20±5 мг/м3
Порог 2: 100±25 мг/м3
Тип системы
энергонезависимая (при отключении электроснабжения, клапан закрыт не будет)
Номинальный диаметр подключаемого клапана КЗЭУГ
DN 15, 20, 25, 32, 40, 50
Время срабатывания системы, не более:
– СН и СУГ
– СО
15 сек.
45 сек.
Время установления рабочего режима, не более
30 сек.
Напряжение питания переменного тока частотой (50±1) Гц
от 190 до 253 В
Потребляемая мощность, не более
15 ВА
Средняя наработка на отказ, не менее
30000 ч.
Назначенный срок службы:
– сигнализаторов
– сенсоров
12 лет
5 лет
Рабочий диапазон температур
от -10 до +40°С
Относительная влажность воздуха
до 80% при температуре +25°С
Атмосферное давление
от 86 до 106,7 кПа
Примечание
НКПР – нижний концентрационный предел распространения пламени для метана (бутана) по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).
Обозначение системы при заказе
САКЗ-МК-2-1(бытовая)
ОС
КЗЭУГ-х
ТУ 4215-004-96941919-2007
1
2
3
4
Где:
Наименование системы
Исполнение по комплектации:
«О»: только угарный газ (СО)
«ОМ» (символ может отсутствовать): угарный газ (СО) и природный газ (метан, CH)
«ОС»: угарный газ (СО) и сжиженный газ (СУГ)
Тип клапана и его номинальный диаметр DN15, 20, 25, 32
Обозначение технических условий

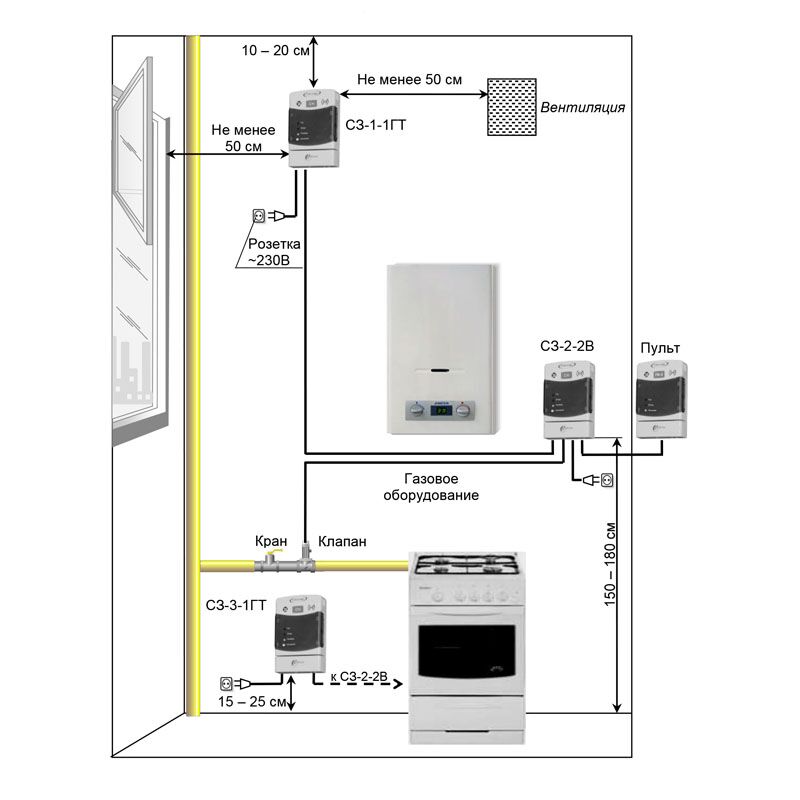

Сигнализатор должен устанавливаться не ближе 50 см от форточек и мест притока воздуха, в местах наиболее вероятного скопления или утечки газа. Сигнализатор СЗ-1-1ГТ – на расстоянии от 10 до 20 см от потолка; Сигнализатор СЗ-3-1ГТ – на расстоянии от 15 до 25 см от пола; Сигнализатор СЗ-2-2В – на высоте от 1,5 м до 1,8 м. от пола.
Сигнализаторы СЗ-1-1ГТ и СЗ-3-1ГТ способны контролировать площадь в радиусе до 5 м (около 80 м2), СЗ-2-2В – в радиусе до 8 м (около 200 м2).
Электрическая розетка для питания сигнализатора должна располагаться на расстоянии, соответствующем длине кабеля адаптера. Натянутое состояние кабеля не допускается.
В системе с контролем двух газов расстояние между сигнализаторами не должно превышать длины соединительного кабеля.
Клапан должен устанавливаться в соответствии с требованиями проектной документации в месте, обеспечивающем свободный доступ к кнопке открытия клапана. Клапан КЗЭУГ может устанавливаться как на вертикальном, так и на горизонтальном участке трубопровода. При установке клапана на горизонтальном участке кнопка открытия должна располагаться снизу.
С целью предотвращения выхода из строя клапана, перед ним рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.
Соединительные кабели оснащены разъемами для быстрого соединения и не требуют разделки при монтаже.
Сигнализатор оснащен сетевым кабелем длиной не менее 1,5 м (по заказу возможно удлинение). Максимальная длина кабеля клапана – не более 20 м.
Место установки
Клапан запорный с электромагнитным управлением газовый КЗЭУГ предназначен для использования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей с рабочей средой в виде природного газа.
Взвод клапана запорного с электромагнитным управлением газового КЗЭУГ осуществляется вручную. В составе электромагнитного клапана имеется датчик состояния (типа «открыт/закрыт»). Клапан устанавливается на горизонтальном или вертикальном участке трубы. КЗЭУГ потребляет энергию только в момент закрытия. В открытом состоянии не создает посторонних шумов и вибрации.
