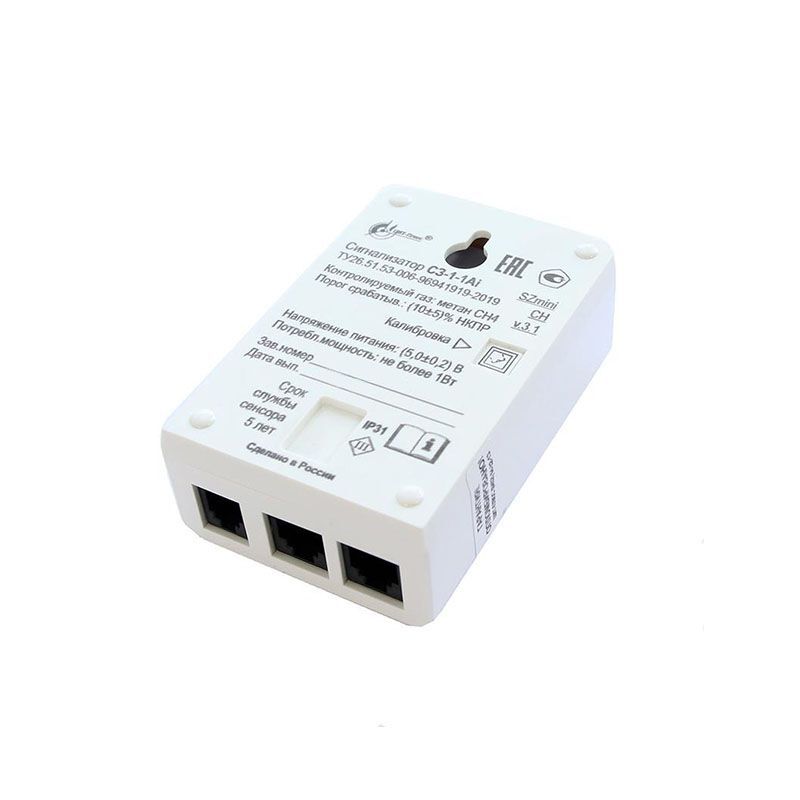

СЗ-1Аi cигнализатор загазованности на метан (CH4)

1 460,75 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на сигнализаторы СЗ-1-1Аi


Сигнализаторы загазованности СЗ-1-1Аi и СЗ-1-1Аi/485 предназначены для непрерывного автоматического контроля содержания углеводородного газа (природный газ, метан, СН4) и оповещения световым и звуковым сигналами о появлении опасных концентраций газа в воздухе.

Область применения сигнализаторов СЗ-1Аi – жилые одно- и многоквартирные дома, дачи и коттеджи, где газ используется для отопления и приготовления пищи, котельные, фермы, промышленные и аграрные комплексы, административные помещения, автостоянки, ремонтные мастерские и другие объекты, где может произойти утечка и скопление природного газа.

Сигнализаторы СЗ-1Аi могут применяться как в составе систем автоматического контроля загазованности типа САКЗ-МК-1-1Аi и САКЗ-МК-2-1Аi, так и самостоятельно.
Газосигнализаторы способны управлять импульсным электромагнитным клапаном типа КЗЭУГ-А или КЗЭУГ-Б, контролировать исправность электромагнита клапана и соединительного кабеля, способны автоматически определять наличие подключенных устройств (например, клапана или другого сигнализатора). При отключении электропитания клапан останется открытым.

Измеряемое вещество: природный газ (метан, CH4)
Сигнализация: световая, звуковая
Выходные сигналы: дискретные (СЗ-1-1Аi), RS485 ModBus RTU (СЗ-1-1Аi/485)
Наличие взрывозащиты: отсутствует
Степень защиты оболочки: IР31
Рабочий диапазон температур: от -10 до +40°С
Напряжение питания: 220 В или 5 В
Межповерочный интервал: 12 мес.

Характеристики Значения
Измеряемый компонент Природный газ (метан, CH4)
Порог срабатывания (для поверочного компонента – метана) 10% НКПР
Предел допускаемой абсолютной погрешности срабатывания сигнализатора ±5% НКПР
Время срабатывания сигнализации, не более 15 сек.
Время установления рабочего режима, не более 30 сек.
Степень пылевлагозащиты IР31
Класс защиты от поражения электрическим током:

– сигнализатора

– адаптера питания



III по ГОСТ 12.2.007.0-75

II по ГОСТ 12.2.007.0-75

Индикация световая, звуковая (70 дБ)
Параметры выходных сигналов СЗ-1-1Аi СЗ-1-1Аi/485
дискретные:

«Порог» от 0 до +1,0

«Отказ» от +4,0 В до Uпит

 интерфейс RS485 ModBus RTU
Напряжение питания:

– с адаптером питания – от сети переменного тока частотой (50±1) Гц

– без адаптера питания – от внешнего источника постоянного тока



230±23В

5,0±0,2В

Потребляемая мощность, ВА(Вт), не более 1,0(1,0)
Сигнал управления импульсным клапаном:

импульс амплитудой, В

длительность, с

максимальный пиковый ток, А, не более



+12,0±2,0

0,1

3,0

Параметры внешних входных сигналов:

напряжение логического «0», Uлог0 , В

напряжение логической «1», Uлог1 , В

входное сопротивление, кОм, не менее



от 0 до +0,5

от +4,5 В до +5,0

10

Назначенный срок службы:

– сигнализатора

– сенсоров



12 лет

5 лет

Габаритные размеры (без адаптера питания), мм, не более 90 х 58 х 32
Масса, кг, не более 0,1
Рабочий диапазон температур от -10 до +40°С
Относительная влажность воздуха от 20 до 80% при температуре 25°С
Атмосферное давление от 86 до 106,7 кПа
Примечание – Значение НКПР для метана – по ГОСТ 30852.19-2002 (МЭК 60079-20:1996)

Сигнализатор должен устанавливаться в местах наиболее вероятного скопления (или утечки) газа на вертикальной поверхности, на расстоянии 10 – 20 см от потолка,  не ближе 50 см от форточек и мест притока воздуха.

Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м2). Место установки сигнализатора должно быть определено в проектной документации.

Электрическая розетка для адаптера питания должна располагаться на расстоянии, соответствующем длине кабеля адаптера.

К сигнализатору допускается подключать пожарные извещатели типа ИП212-34АВТ, ИП212-50М или ИП212-189АМ через адаптер АПК. При срабатывании пожарного извещателя сформируется сигнал для закрытия клапана.

Соединение с клапаном выполняют кабелем из комплекта поставки клапана.

Соединения с другими устройствами выполнять гибким медным кабелем длиной не более 50 м и сечением жил от 0,5 до 0,5 мм2.

Соединение по RS485 выполнять гибким кабелем с витой парой категории «5e» и сечением жил от 0,2 до 0,5 мм2. Общая длина линии не должна превышать 500 м.

Со стороны сигнализатора кабели должны быть оснащены разъемами типа ТР6Р6С.
