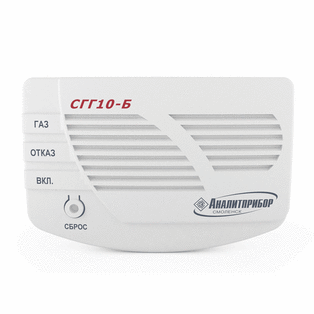

СГГ-10Б стационарный бытовой сигнализатор горючих газов

Артикул: 22063

от 2770,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации СГГ-10-Б

Бытовой сигнализатор горючих газов СГГ-10Б предназначен для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе.

Область применения сигнализаторов СГГ-10Б – жилые здания, коммунально-бытовые помещения с отопительным оборудованием с закрытой или открытой камерой сгорания, коттеджы и многоквартирные дома, другие бытовые помещения, где находятся газовые приборы, а также невзрывоопасные зоны объектов поднадзорных Ростехнадзору.

СГГ-10Б предназначен для установки в квартирах для предотвращения аварийных ситуаций, в целях обеспечения безопасной эксплуатации газоиспользующего оборудования в жилом секторе.

Сигнализаторы СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-ОР, СГГ10-Б-И, СГГ10-Б-РК предназначены для работы совместно с клапанами электромагнитными КЭГ 9720 ИБЯЛ.685181.001 ТУ-2003, поставляемыми по отдельному заказу.

Сигнализаторы СГГ10-Б-М предназначены для работы совместно с механизмами отключения подачи газа с электроприводом постоянного тока ИБЯЛ.303141.002, входящими в комплект поставки сигнализаторов.

Принцип измерения сигнализатора СГГ10-Б– термохимический.

Способ забора пробы СГГ10-Б – диффузионный.

Тип сигнализатора – стационарный.

Режим работы сигнализатора СГГ-10Б – непрерывный.

Специализированные модификации СГГ10-Б-И и СГГ10-Б-РК (совместно с блоком сбора и передачи информации БСП-РК), имеют возможность передавать данные по интерфейсу RS485 и радиоканалу соответственно, используются для создания сетей контроля за довзрывоопасными концентрациями горючих газов в многоквартирных домах, подъездах жилых домов и других подобных бытовых и административных объектах большой площади.

Дополнительное оснащение для СГГ-10Б

№ п/п Наименование Цена с НДС (20%), руб.
1 Клапан КЭГ-9720 ДУ15 (ДПР 1/2"), ДУ 20 (ДПР 3/4"), 40В ИБЯЛ.685181.001;-01 3 220
2 Клапан КЭГ-9720 ДУ25 (ДПР 1"), 40В ИБЯЛ.685181.001-02 3 400
3 Клапан КЭГ-9720 ДУ32 (ДПР1 1/4"), 40В ИБЯЛ.685181.001-21 3 920
4 Клапан КЭГ-9720 ДУ32 (ДПР1 1/4"), ДУ40 (ДПР 1 1/2"), ДУ 50 (ДПР 2") , 220В ИБЯЛ.685181.001-05;-03;-04 8 790
5 Клапан КЭГ-9720 ДУ20 (ДПР 3/4"), ДУ25 (ДПР 1") 220В ИБЯЛ.685181.001-09;-10 7 630
6 Клапан КЭГ-9720 ДУ65, 220 В ИБЯЛ.685181.001-12 26 250
7 Клапан КЭГ-9720 ДУ80, 220 В ИБЯЛ.685181.001-14 26 390
8 Вентиль точной регулировки (ВТР-1) латунь ИБЯЛ.306577.002 8 490
9 Индикатор расхода газа ИР ИБЯЛ.418622.003-05 1 190
10 БСП-РК-01 ИБЯЛ.426479.052 Блок сбора информации по радиоканалу от сигнализаторов горючих газов СГГ10-Б-РК, передачи этой информации по каналу GSM По запросу
11 БСП-РК-02 ИБЯЛ.426479.052-01 Блок сбора информации по радиоканалу от сигнализаторов горючих газов СГГ10-Б-РК, передачи этой информации по каналу GSM (для работы с внешним GSM-модемом) По запросу
12 БСП-РК-03 ИБЯЛ.426479.052-02 Блок сбора информации по радиоканалу от сигнализаторов горючих газов СГГ10-Б-РК, передачи этой информации по каналу GSM (встроенный GSM-модем) По запросу
13 Устройство сигнальное ИБЯЛ.424169.002 (выносной беспроводной блок сигнализации к СГГ-10Б (047-04)) По запросу
Характеристики СГГ-10Б Значения
Диапазон измерений (по метану), %НКПР 0 – 50
Основная абсолютная погрешность (по метану), %НКПР, не более ± 5
Пороги срабатывания сигнализации, % НКПР:

– 1 порог (аварийный/предупредительный)

– 2 порог (аварийный)



10

20

аварийная сигнализация “ГАЗ” блокирующая (отключается нажатием кнопки “СБРОС”)
Диапазон сигнальных концентраций сигнализаторов в условиях эксплуатации, указанных в настоящем руководстве по эксплуатации, % НКПР:

– для порога аварийной сигнализации «ГАЗ», равного 10 % НКПР
– для порога аварийной сигнализации «ГАЗ», равного 20 % НКПР





от 5 до 19

от 15 до 31
Время срабатывания сигнализации при превышении сигнальной концентрации в 1,6 раза, с не более 15
Время непрерывной работы корректировки, лет 1
Время прогрева сигнализатора СГГ10-Б, мин не более 5
Сигнализаторы устойчивы к перегрузке – воздействию газовоздушной смеси с содержанием объемной доли метана 2,2 % (50 % НКПР) в течение 30 мин
Время восстановления характеристик после снятия перегрузки, не более 10 мин
Уровень звуковой сигнализации на расстоянии 1 м, Дб, не менее 85
Степень пылевлагозащиты сигнализатора СГГ10-Б IP42
Напряжение питания сигнализатора, В:   100-250, 50±1 Гц
Потребляемая мощность СГГ10-Б, ВА, не более:

– СГГ10-Б, СГГ10-Б-И, СГГ10-Б-ОР, СГГ10-Б-МР,  СГГ10-Б-РК

– СГГ10-Б-М



6

12
Габаритные размеры СГГ-10Б, мм, не более: 144х96х42
Масса СГГ-10Б, кг, не более:  0,2
Средний срок службы, лет:

– сигнализатор СГГ-10Б

– датчик

 10

5
Параметры оптореле 40 В; 0,2 А (нормально разомкнутые)
Параметры механического реле 220 В; 4,5 А (нормально замкнутые)
Выход на клапан, В (напряжение импульсное) 40

КЭГ-9720 (Ду=15; 20; 25; 32)
Гарантийный срок эксплуатации, мес.:

– сигнализатор СГГ-10Б,

– термохимический датчик (ТХД)



36

12
Средняя наработка на отказ 30000 ч
Время автоматической работы сигнализаторов СГГ-10Б без технического обслуживания с применением внешних средств и без вмешательства оператора 1 год

Условия эксплуатации сигнализатора СГГ10-Б
Температура окружающей среды:

– сигнализаторы СГГ10-Б

– механизм отключения подачи газа для СГГ10-Б-М



от -10 до +50°С

от -20 до +40°С
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
Относительная влажность воздуха от 30 до 95 % при температуре 40 °С

– соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000;
– возможность организации сети через интерфейс RS485 или по радиоканалу;
– подключение кабелей без пайки (клеммная колодка);
– возможность подвода питания “скрытой” подводкой;
– наличие кнопки “сброс-тест” для тестирования сигнализатора;
– срок службы датчика 5 лет;
– гарантия 36 месяцев;
– автокалибровка нуля при включении или раз в 30 дней;
– межповерочный и межкалибровочный интервал 1 год.

  • газосигнализатор СГГ10-Б,
  • ЗИП,
  • эксплуатационная документация.



Поставляется по отдельному заказу:

  • клапаны электромагнитные КЭГ 9720 ИБЯЛ.685181.001 ТУ-2003;
  • ТХД в упаковке ИБЯЛ.413923.031-01 (ИБЯЛ.413226.105) – для сигнализаторов СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-OP и СГГ10-Б-М или ИБЯЛ.413923.031-02 (ИБЯЛ.413226.105-01) – (для сигнализаторов СГГ10-Б-И и СГГ10-Б-Р, взамен выработавшего свой ресурс;
  • баллоны с ГСО-ПГС;
  • вентиль точной регулировки ИБЯЛ.306577.002;
  • индикатор расхода ИБЯЛ.418622.003-05;
  • устройство сбора и передачи данных ИБЯЛ.422379.001 для сигнализаторов СГГ10-Б-РК;
  • блок сбора и передачи информации БСП-3-РК ИБЯЛ.426479.052 для сигнализаторов СГГ10-Б-РК;
  • диск CD-R с программным обеспечением для ПЭВМ ИБЯЛ.431214.330 (для сигнализаторов СГГ10-Б-И) и ИБЯЛ.431214.331 (для сигнализаторов СГГ10-Б-РК);
  • колпачок поверочный ИБЯЛ.725313.008;
  • устройство сигнальное ИБЯЛ.424168.002 для СГГ10-Б-ОР;
  • механизм отключения подачи газа ИБЯЛ.303141.002 (взамен вышедшего из строя).
