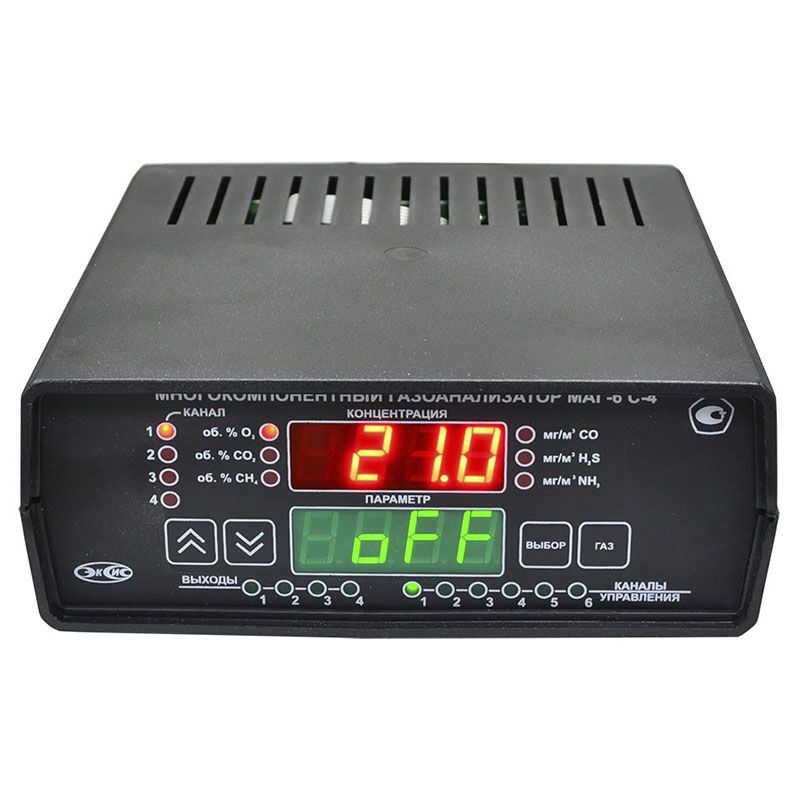

МАГ-6 С-X стационарный газоанализатор с выносными датчиками

Артикул: 21040

от 19440,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на МАГ-6 С-Х, МАГ-6 С-Х-В


Газоанализатор МАГ-6 С-X с выносными преобразователями (датчиками) предназначен для непрерывного измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу.

В зависимости от исполнения газоанализатор МАГ-6 С-Х применяется для измерения концентрации метана (CH4), кислорода (О2), диоксида углерода (CO), монооксида углерода (CO2), сероводорода (Н2S), аммиака (NН3), диоксида азота (NO2) и диоксида серы (SO2).

Область применения газоанализатора МАГ-6С-Х – различные технологические процессы в промышленности, энергетика, сельское хозяйство, станции очистки сточных вод и другие отрасли хозяйства.

Модификация газоанализатора МАГ-6 С-X-В относится к взрывозащищенному оборудованию группы IIс, имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X. В случае взрывозащищенного исполнения стационарных приборов МАГ-6 С-Х-В в комплект поставки каждого преобразователя МАГ-6 в обязательном порядке должен входить активный барьер искрозащиты БИ-2П. Маркировка взрывозащиты барьера – ExiaIICT6 X.

Тип преобразователя (датчика): выносной преобразователь (с компрессором / без компрессора)
Количество каналов измерения: 1, 2 или 4 канала с измерением до четырёх газов одновременно по каждому каналу
Сигнализация: световая, цифровая, звуковая
Выходные сигналы: 4 контакта реле, 2 токовых выхода (4-20, 0-5, 0-20мА), USB, RS-232, RS-485, протокол MODBUS RTU
Степень защиты оболочки: IP20
Степень взрывозащиты: 1ExdibIICT6 X (только для МАГ-6 С-Х-В)
Рабочий диапазон температур: от -20 до +40°С
Память: до 30000 точек статистики
Напряжение питания: 220В
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

МАГ-6 С-X стационарный газоанализатор (измерительный блок) без выносных преобразователей (датчиков)



Измерительный преобразователь (выносной датчик) МАГ-6



Дополнительное оснащение для МАГ-6 С-Х



Характеристики МАГ-6 С-Х Значения
Количество контролируемых газов от 1 до 4 газов по одному измерительному каналу
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности в долях от пределов допускаемой основной погрешности 0,5
Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности 0,64
Номинальное время установления показаний Т0,9ном, с 30
Степень пылевлагозащиты газоанализатора МАГ-6С-Х IP20
Рекомендуемый расход анализируемого газа, л/мин 0,1-0,5
Время прогрева газоанализатора МАГ-6С-Х, мин, не более 5
Расстояние от измерительного блока до преобразователя, м, не более 1000
Длина линии связи, м, не более:

– по RS-232

– по RS-485

– по USB



15

1000

3

Нагрузочная способность реле 7А при 220В
Напряжение питания МАГ-6С-Х 220±10 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более 15
Интерфейс связи с компьютером RS-232, RS-485, USB
Токовый выход:
– Диапазон изменения выходного тока, мА
– Дискретность изменения выходного тока, мкА
– Максимальное сопротивление нагрузки,Ом


4…20, 0…5; 0..20
19,5; 4,9; 19,5
300; 1000; 300

Масса прибора, кг, не более:

– газоанализатор МАГ-6С-Х,

– измерительный преобразователь



1,0

0,4

Габаритные размеры прибора, мм, не более:

– газоанализатор МАГ-6С-Х

– измерительный преобразователь



178х180х75

130х90х35

Средний срок службы МАГ-6С-Х, лет 5
Средняя наработка на отказ, ч (без учета срока службы сенсоров) 8000
Гарантийный срок эксплуатации газоанализатора МАГ-6С-X, мес. 12
Межповерочный интервал газоанализатора МАГ-6С-X, мес. 12
Температура воздуха:

– газоанализатор, измерительный преобразователь,

– соединительные кабели



от -20 до +40°С

от -20 до +60°С

Относительная влажность от 10 до 95 % (без конденсации)
Атмосферное давление от 84 до 106 кПа
Определяемый компонент Диапазон измерений Пределы допускаемой основной погрешности газоанализатора
Номинальное времени установления показаний Т0,9ном, с
Кислород (О2) от 0 до 30 % об.д.

или
от 0 до 100 % об.д.

± 0,4 % об.д.

± 1,0 % об.д.

30
Монооксид углерода (СО) от 0 до 500 мг/м3 ± 4 мг/м3 (в диап. от 0 до 20 мг/м3)
± 20 % отн. (в диап. св. 20 до 500 мг/м3)
30
Диоксид углерода (СО2) от 0 до 1 % об.д.

или
от 0 до 10 % об.д.

±(0,02+ 0,05·Cвх) % (об.д.)

±(0,1+ 0,05·Cвх) % (об.д.)

30
Метан (СН4) от 0 до 5 % об.д. ± 0,2 % об.д.(в диап. от 0 до 2 % об.д.)
± 10 % отн. (в диап. св. 2 до 5 % об.д.)
30
Аммиак (NH3) от 0 до 70 мг/м3 ± 4 мг/м3 (в диап. от 0 до 20 мг/м3)
± 20 % отн. (в диап. св. 20 до 70 мг/м3)
60
Сероводород (H2S) от 0 до 140 мг/м3 ± 2 мг/м3 (в диап. от 0 до 10 мг/м3)
± 20 % отн. (в диап. св. 10 до 140 мг/м3)
60
Диоксид серы (SO2)* от 0 до 50 мг/м3 ± 2,5 мг/м3 (в диап. от 0 до 10 мг/м3)

± 25 % отн. (в диап. от 10 до 50 мг/м3)

60
Диоксид азота (NO2)* от 0 до 35 мг/м3 ± 0,5 мг/м3 (в диап. от 0 до 2 мг/м3)

± 25 % отн. (в диап. от 2 до 35 мг/м3)

60
Примечание: Cвх – массовая концентрация определяемого компонента на входе датчика.

* – невозможно измерение одним прибором и SO2 и NO2.

Диапазон измерения для О2 и СО2 уточнять при заказе.

  • возможность измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу;
  • звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
  • связь с компьютером по интерфейсам RS-232, RS-485 и USB;
  • возможность протоколирования результатов измерений – до 30000 точек статистики;
  • наличие 4 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • наличие 2 аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
  • возможность объединения приборов в измерительную сеть;
  • взрывозащищенное исполнение.
  • блок измерения и индикации МАГ-6 С-X
  • измерительные преобразователи (датчики) в необходимом исполнении – до 16 шт.
  • кабель подключения измерительного преобразователя к блоку, 10 м (длина кабеля может быть изменена по заказу до 1000 м),
  • свидетельство о поверке
  • РЭ и паспорт
